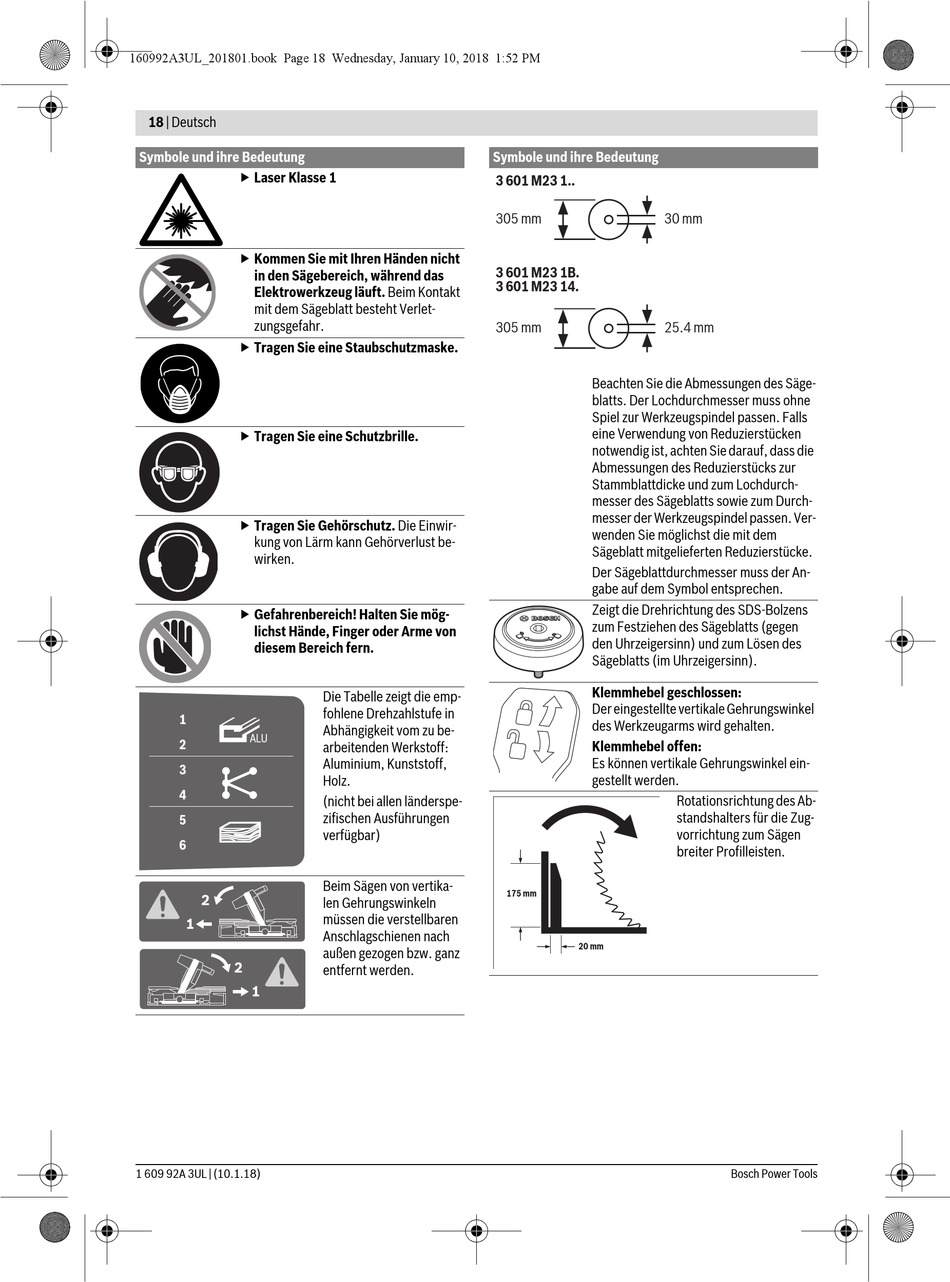

Bosch GCM 12 SDE Professional HEAVY DUTY Originalbetriebsanleitung Seite 18

160992A3UL_201801.book Page 18 Wednesday, January 10, 2018 1:52 PM
18 | Deutsch
Symbole und ihre Bedeutung
 Laser Klasse 1
 Kommen Sie mit Ihren Händen nicht
in den Sägebereich, während das
Elektrowerkzeug läuft. Beim Kontakt
mit dem Sägeblatt besteht Verlet-
zungsgefahr.
 Tragen Sie eine Staubschutzmaske.
 Tragen Sie eine Schutzbrille.
 Tragen Sie Gehörschutz. Die Einwir-
kung von Lärm kann Gehörverlust be-
wirken.
 Gefahrenbereich! Halten Sie mög-
lichst Hände, Finger oder Arme von
diesem Bereich fern.
1 609 92A 3UL | (10.1.18)
Symbole und ihre Bedeutung
3 601 M23 1..
305 mm
3 601 M23 1B.
3 601 M23 14.
305 mm
Die Tabelle zeigt die emp-
fohlene Drehzahlstufe in
Abhängigkeit vom zu be-
arbeitenden Werkstoff:
Aluminium, Kunststoff,
Holz.
(nicht bei allen länderspe-
zifischen Ausführungen
verfügbar)
Beim Sägen von vertika-
len Gehrungswinkeln
müssen die verstellbaren
Anschlagschienen nach
außen gezogen bzw. ganz
entfernt werden.
30 mm
25.4 mm
Beachten Sie die Abmessungen des Säge-
blatts. Der Lochdurchmesser muss ohne
Spiel zur Werkzeugspindel passen. Falls
eine Verwendung von Reduzierstücken
notwendig ist, achten Sie darauf, dass die
Abmessungen des Reduzierstücks zur
Stammblattdicke und zum Lochdurch-
messer des Sägeblatts sowie zum Durch-
messer der Werkzeugspindel passen. Ver-
wenden Sie möglichst die mit dem
Sägeblatt mitgelieferten Reduzierstücke.
Der Sägeblattdurchmesser muss der An-
gabe auf dem Symbol entsprechen.
Zeigt die Drehrichtung des SDS-Bolzens
zum Festziehen des Sägeblatts (gegen
den Uhrzeigersinn) und zum Lösen des
Sägeblatts (im Uhrzeigersinn).
Klemmhebel geschlossen:
Der eingestellte vertikale Gehrungswinkel
des Werkzeugarms wird gehalten.
Klemmhebel offen:
Es können vertikale Gehrungswinkel ein-
gestellt werden.
Rotationsrichtung des Ab-
standshalters für die Zug-
vorrichtung zum Sägen
breiter Profilleisten.
175 mm
20 mm
