• Die Ader muss mit der Ringzunge des Versorgungsspannungskabels auf dem
dafür vorgesehenen Erdungsbolzen (am Steckerblech) verschraubt werden.
• Das andere Ende des gelb-grünen Versorgungsspannungskabels mit dem Chassis
des Fahrzeugs verbinden.
• Achten Sie darauf, dass das Anschlusskabel des XMT 5 möglichst nah an der
Batterie angeschlossen wird.
• Wenn Sie den XMT 5 direkt am Anschluss eines Hochleistungsverbrauchers, z.B.
eines Umrichters für Staplerantriebe, anschließen, sind willkürliche Neustarts,
Funktionsstörungen oder sogar die Zerstörung des Gerätes nicht auszuschließen.
• Wollen Sie an Ihren XMT 5 Fremdversorgte Geräte (z.B. manche Drucker etc.)
anschließen, so ist darauf zu achten, dass die Peripheriegeräte gleichzeitig mit
dem XMT 5 oder nach diesem versorgt werden, da ansonsten Startprobleme,
Funktionsstörungen oder sogar die Zerstörung des Gerätes nicht auszuschließen
sind.
Advantech-DLoG XMT 5 Serie

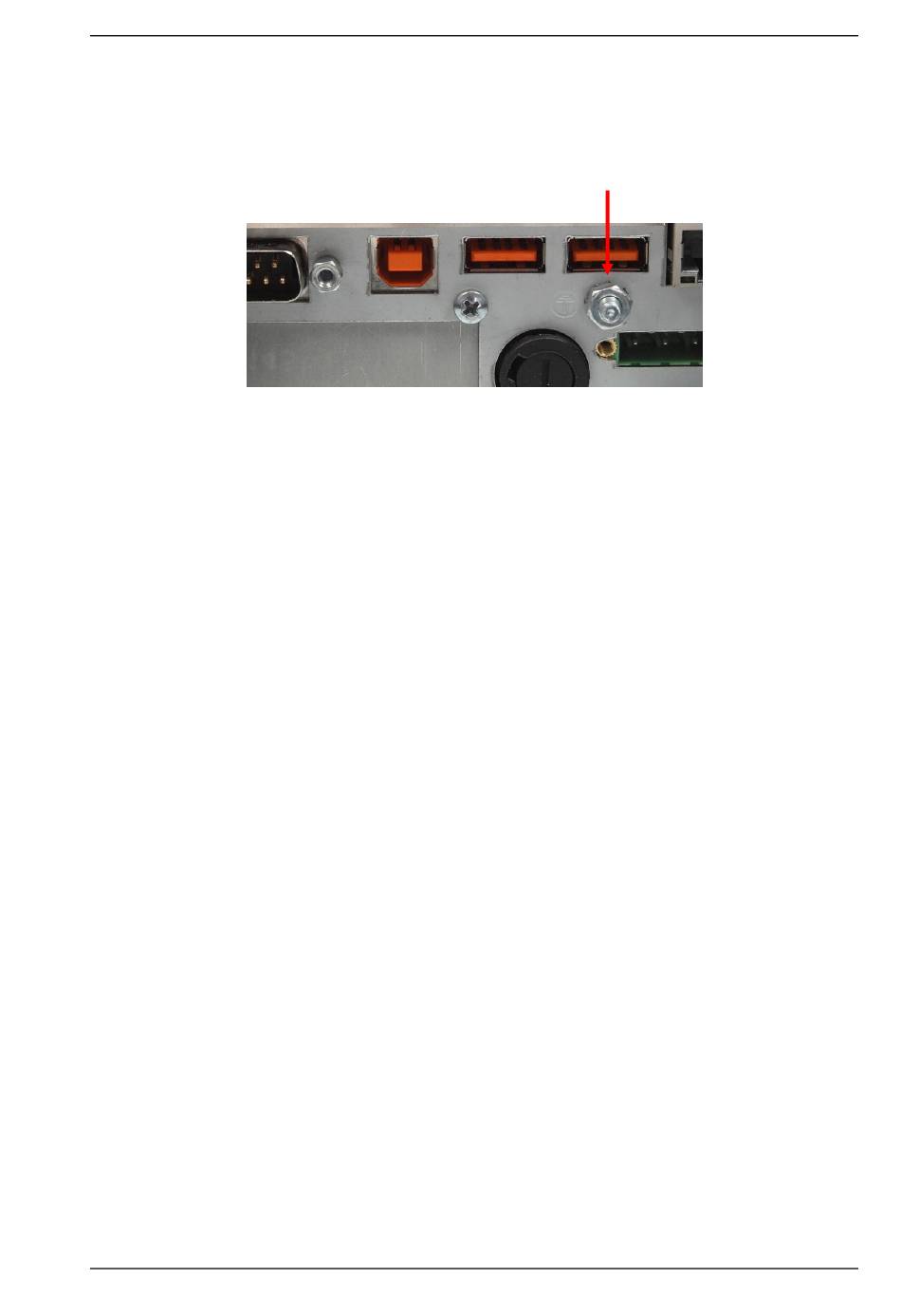

Abbildung 7.1: Position des Erdungsbolzens
Handbuch V2.10
Erdungsbolzen
Einbau / Montage
71
