3.3. Gerätetypenschild
Auf der Rückseite des XMT 5 befindet sich ein Gerätetypenschild mit folgenden
Informationen:
XMT 5/7
bzw.
XMT 5/10
WVGA
bzw. SVGA
DC
24/48 V
2,5 A / 1,2 A
806 MHz
S/N ...

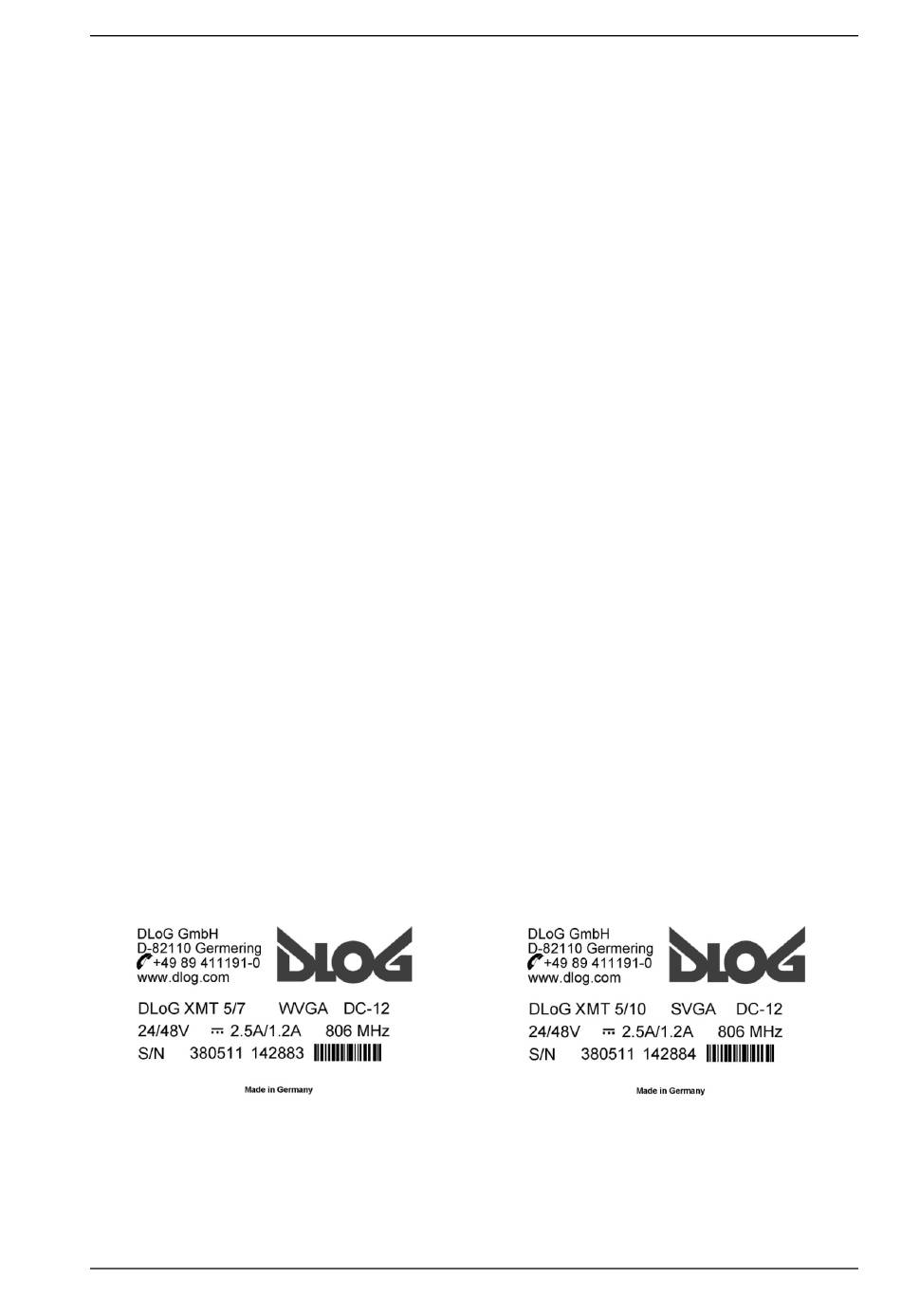

Beispiele für XMT 5 Gerätetypenschilder:
Abbildung 3.3: Gerätetypenschild XMT 5/7
Advantech-DLoG XMT 5 Serie
Gerätebezeichnung, 7" bzw. 10,4" Display
Display-Auflösung
Steht für die verwendete Netzteilvariante, die
nachfolgende Zahl bezeichnet codiert den exakten
Netzteil-Typ mit Eingangsspannung
Eingangsspannung des DC-Netzteils mit Nennstrom
12-stellige Seriennummer:
• DLoG-spezifischer Gerätecode (zweistellig)
• Angabe der Fertigungswoche (z.B. KW 05)
• Angabe des Fertigungsjahrs (z.B. 2011)
• Sechs Stellen zur DLoG-internen Identifizierung
Abbildung 3.4: Gerätetypenschild XMT 5/10
