Axis Q3517-SLVE Installationsanleitung Seite 91

3. Pase el cable de red (y el multicable si fuese necesario) a través de la pared y del orificio
en el soporte de montaje.
4. Fije el soporte de montaje a la pared con los tornillos inoxidables adecuados.
Para guiar los cables a lo largo de la pared y a través del orificio lateral del soporte de montaje:
1. Fije la junta adhesiva a la parte posterior del soporte de montaje.
2. Desenrosque el tapón del orificio lateral del soporte de montaje.
3. Pase el cable de red (y el multicable si fuese necesario) a través del conducto y del
orificio en el soporte de montaje.
4. Fije el soporte de montaje a la pared con los tornillos inoxidables adecuados.
5. Fije el conducto al soporte de montaje.
Conexión de los cables y fijación de la cámara al soporte de montaje
1. Inserte la tarjeta microSD en la unidad de la cámara (opcional).
2. Retire la junta del cable de red de la carcasa de la unidad, consulte Información general
del producto en la página 88.

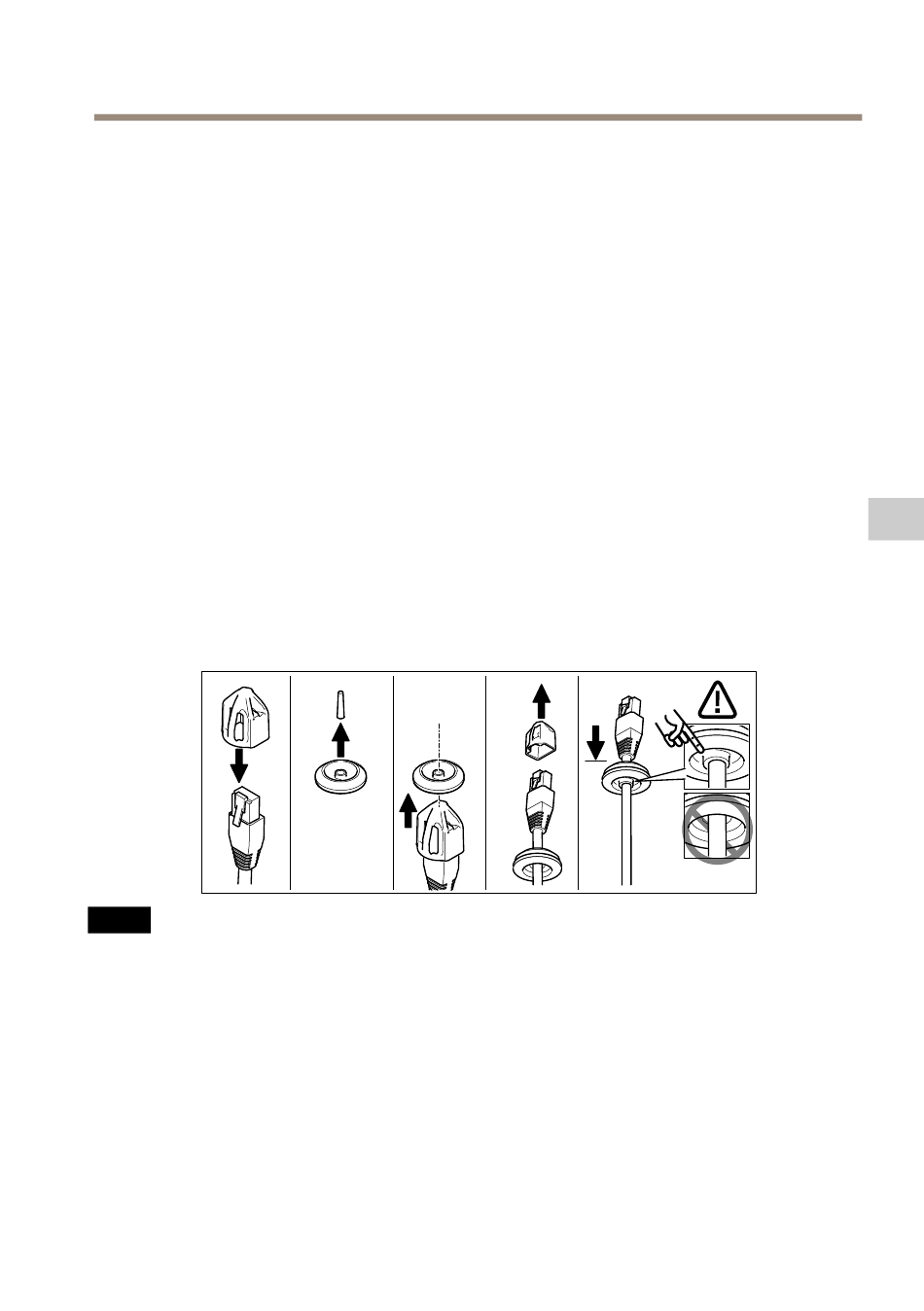

3. Tire de la pestaña de la junta para retirarla y utilice el protector del conector facilitado
para empujar el cable de red a través de la junta. Tire del cable de red hacia atrás
suavemente de manera que la junta de cable se ajuste en el cable.
A A A VISO VISO
VISO
Si no se tira del cable hacia atrás, podría filtrarse agua y dañar el producto.
4. Con un multicable, retire la otra junta del cable de la carcasa de la unidad y deséchela.
5. Haga pasar los cables a través de la carcasa de la unidad y fije las juntas del cable a
la carcasa.
6. Conecte los cables a la cámara.
7. Separe los muelles de la carcasa de la unidad y fije la unidad de la cámara a la carcasa
de la unidad, tirando de los cables a través de las juntas de cable para acortarlos según
sea necesario.
AXIS Q3517-SLVE Network Camera
91
ES
