Comment installer le produit

Installation du matériel
Support de fixation
ATTENTION
Faire attention aux bords métalliques coupants. Porter des gants de protection
anti-coupures pendant l'installation.
Le bord du support de fixation comporte huit trous qui doivent être utilisés pour le fixer sur un mur.
Pour fixer le support sur un boîtier de jonction, il existe également des trous pour ces options de
montage :
• Boîtier de jonction américain double de taille normale
• Boîtier de jonction américain simple de taille normale
• Boîtier carré de 4 po
• Boîtier octogonal de 4 po
Selon que vous souhaitez utiliser un boîtier de jonction ou faire passer les câbles le long du mur ou
à travers le mur, suivez les instructions correspondantes ci-dessous.

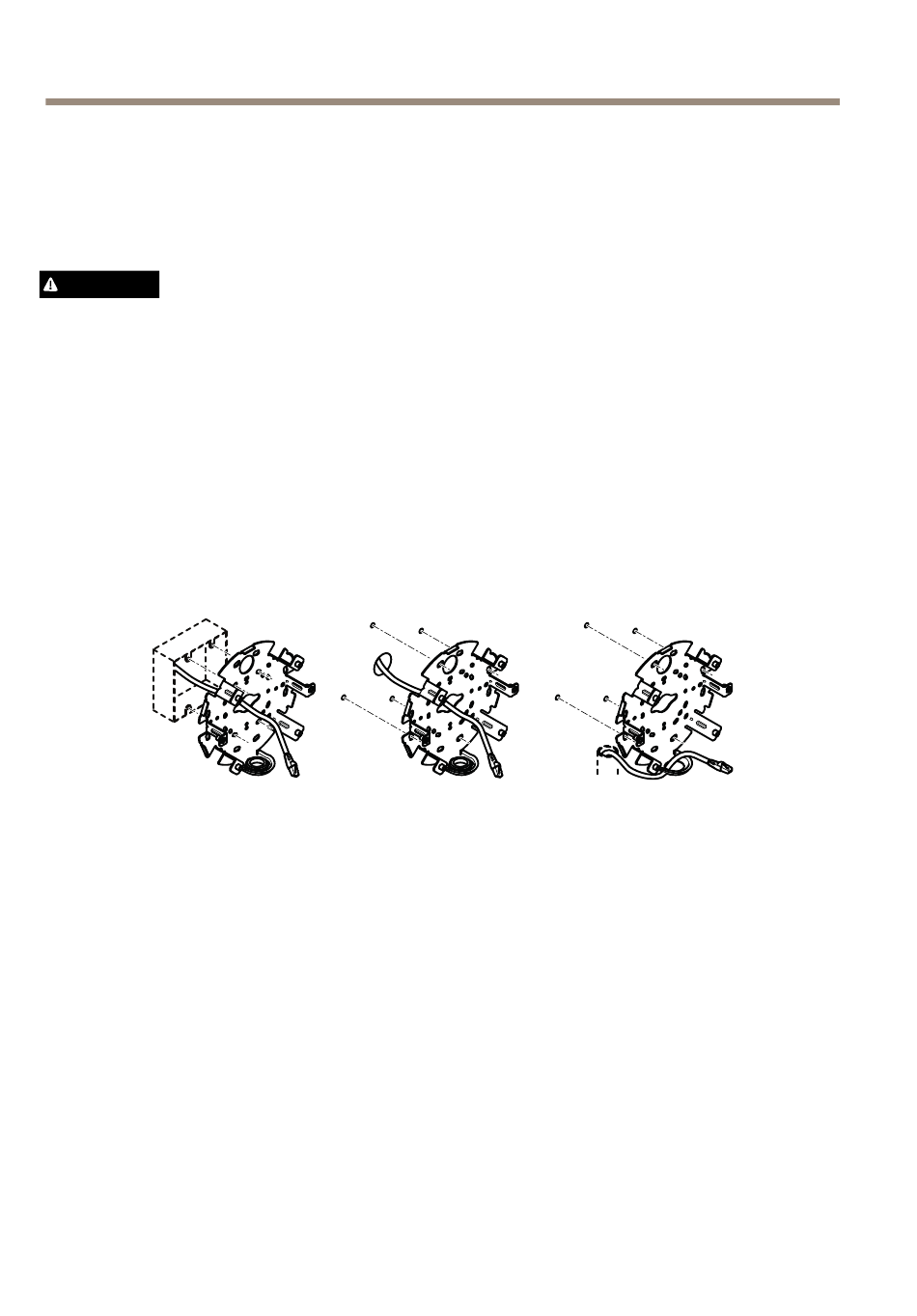

Montage de la caméra sur un boîtier de jonction :
1. Fixez le joint adhésif à l'arrière du support de fixation.
2. Faites passer le câble réseau (ainsi que le câble multiple, si nécessaire) à travers le boîtier
de jonction et dans le trou du support de fixation.
3. Fixez le support de fixation au boîtier de jonction en utilisant des vis inoxydables
appropriées.
Acheminement des câbles à travers le mur :
1. Utilisez les 4 trous du gabarit de perçage pour fixer le support et un trou pour acheminer
les câbles à travers le mur.
2. Fixez le joint adhésif à l'arrière du support de fixation.
