AXIS Q3517-SLVE Network Camera
Connettore audio
Il dispositivo Axis dispone dei seguenti connettori audio:
• Ingresso audio (rosa) - Ingresso audio da 3,5 mm per microfono in mono o segnale
mono line-in.
• Uscita audio (verde): uscita audio da 3,5 mm (livello di linea) che può essere connessa
a un sistema di indirizzo pubblico (PA) o a un altoparlante attivo con amplificatore
integrato. Si consiglia di utilizzare un connettore stereo per l'uscita audio.
Per l'ingresso audio, il canale sinistro viene utilizzato da un segnale stereo.

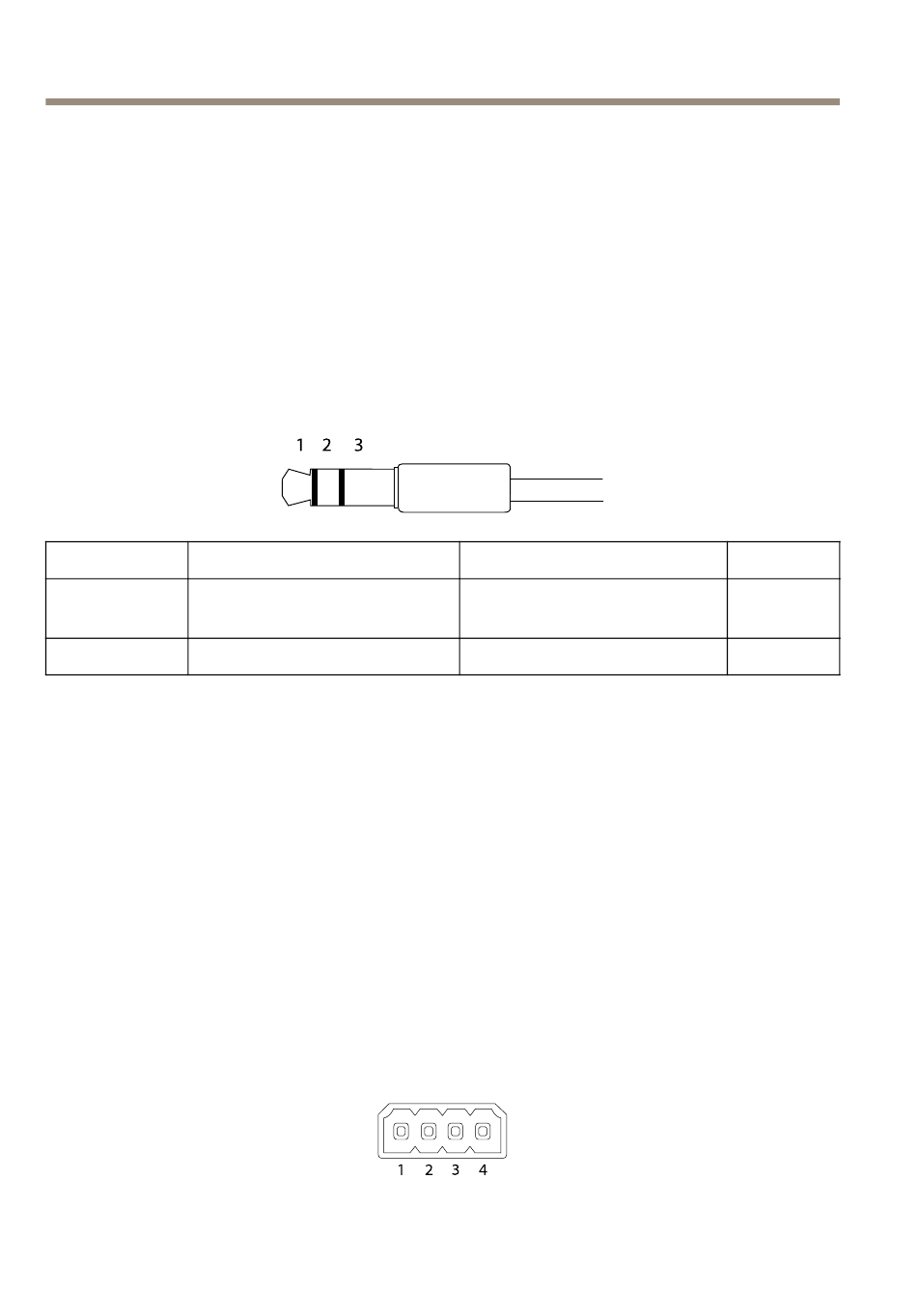

Connettori audio da 3,5 mm
1 Punta
Ingresso audio
Ingresso microfono/linea
Uscita audio Uscita linea, mono
Connettore I/O
Utilizzare il connettore I/O con dispositivi esterni in combinazione con, ad esempio, rilevamento
movimento, attivazione di eventi e notifiche di allarme. Oltre al punto di riferimento 0 V CC e
all'alimentazione (uscita CC), il connettore I/O fornisce l'interfaccia per:
Ingresso digitale - Per il collegamento di dispositivi che possono passare dal circuito chiuso al
circuito aperto, ad esempio i sensori PIR, i contatti porta/finestra e i rilevatori di rottura.
Ingresso supervisionato - Consente di rilevare le manomissioni su un ingresso digitale.
Uscita digitale - Per il collegamento di dispositivi esterni come relè e LED. I dispositivi collegati
possono essere attivati tramite l'API (interfaccia per la programmazione di applicazioni) VAPIX®
oppure dalla pagina Web del dispositivo.
Morsettiera a 4 pin
2 Anello
Tensione polarizzazione del
microfono
Uscita linea, mono
80
3 Guaina
Terra
Terra
