6.3

Aufstellung

6.3.1 TSP 200 plus| TSP 400 plus
»
Gleichen Sie Bodenunebenheiten mit den Stellfüßen aus.
6.3.2 SP 700 | TSP 700 SOL
Diese Geräte haben keine verstellbaren Füße. Der Boden muss
eben sein.
6.4

Montage-Varianten

6.4.1 Montage zusätzlicher Fühlerschutzrohre
Beim TSP 700 | 700 Sol haben Sie Möglichkeit weitere Fühler-
schutzrohre zu montieren. Wenn Sie diese Möglichkeit nutzen
wollen gehen Sie wie folgt vor:
»
achten Sie auf die Markierungen oben und unten auf der
Speicherverkleidung.
»
Setzen Sie an der Speicherverkleidung an der gewünschten
Markierung mit einer lochsäge an (empfohlener Ø der lochsäge
70 mm).
»
Bohren Sie vorsichtig durch die Speicherverkleidung in die Wär-
medämmung. die Bohrtiefe wird durch den in die Wärmedäm-
mung hineinragenden Stutzen begrenzt.
»
entfernen Sie die restliche Wärmedämmung um den Stutzen.
»
Schrauben Sie die verschlusskappe ab, montieren Sie das
Fühlerschutzrohr.
6.4.2 Montage Einschraubheizkörper BGC
Der Einschraubheizkörper dient zur elektrischen Nacherwär-
mung.
— Beim TSP 200 plus | 400 plus können Sie einen einschraubheiz-
körper entweder rechts oder links montieren.
— Beim TSP 700 | 700 Sol können Sie einen oder zwei einschraub-
heizkörper montieren.
»
entfernen Sie die abdeckkappe an dem anschlussstutzen
»
drehen Sie den verschlussstopfen mit einem Steckschlüssel SW
32 heraus.
6 | TSP plus | TSP | TSP Sol

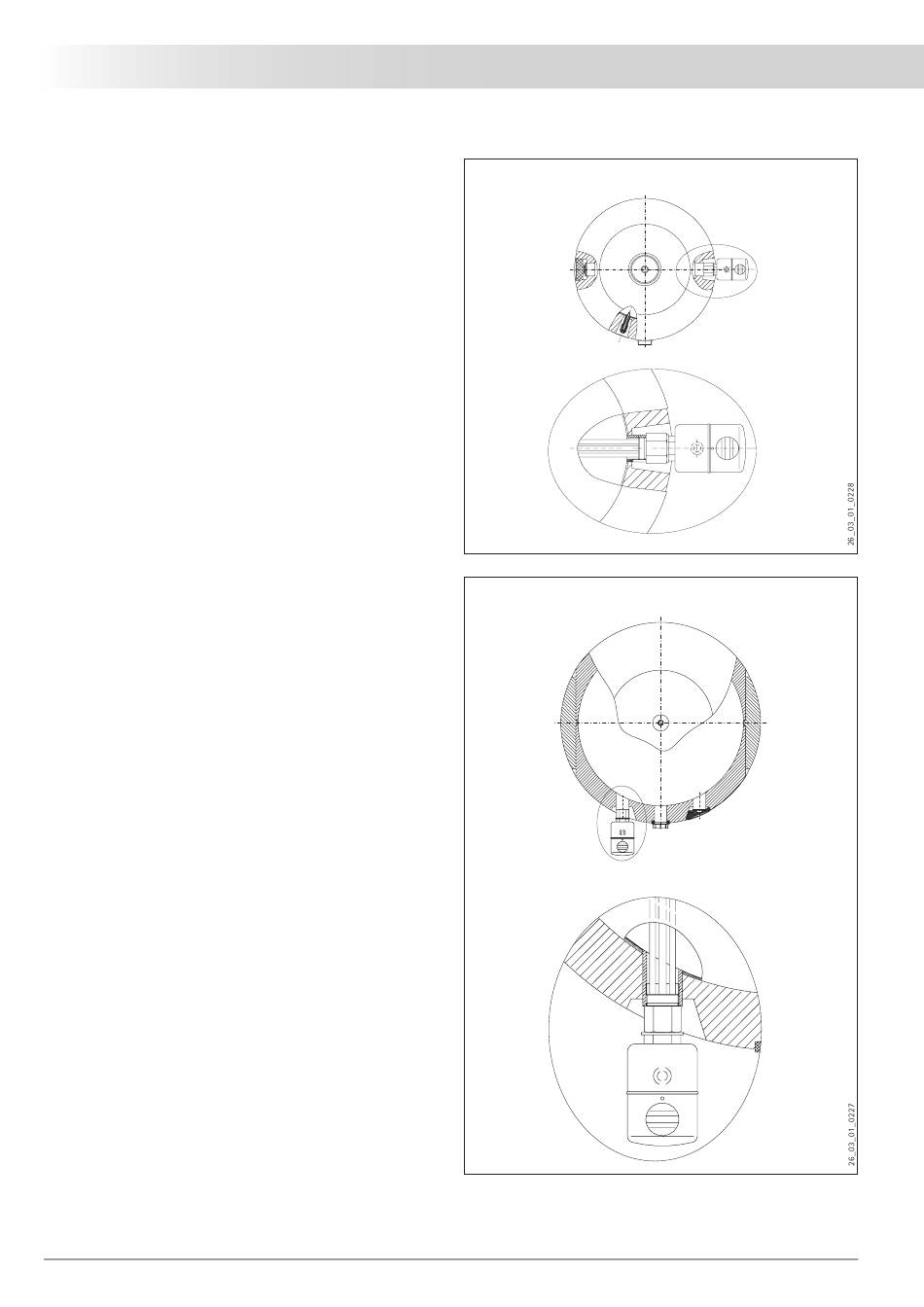

einbau BGc bei TSP 200 plus | TSP 400 plus
einbau BGc bei TSP 700 | TSP 700 Sol
InSTallaTIon
MonTaGe
