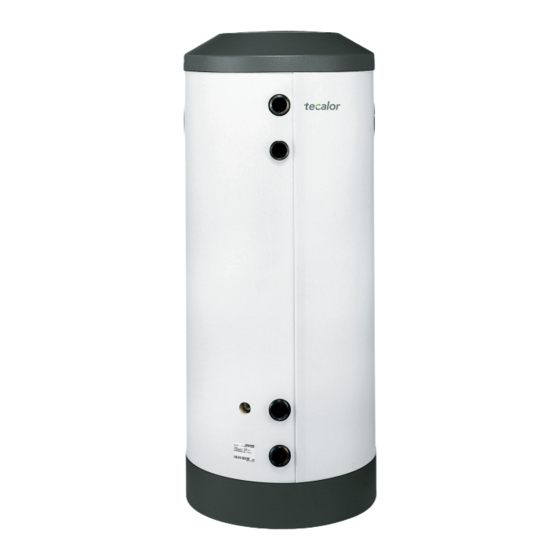

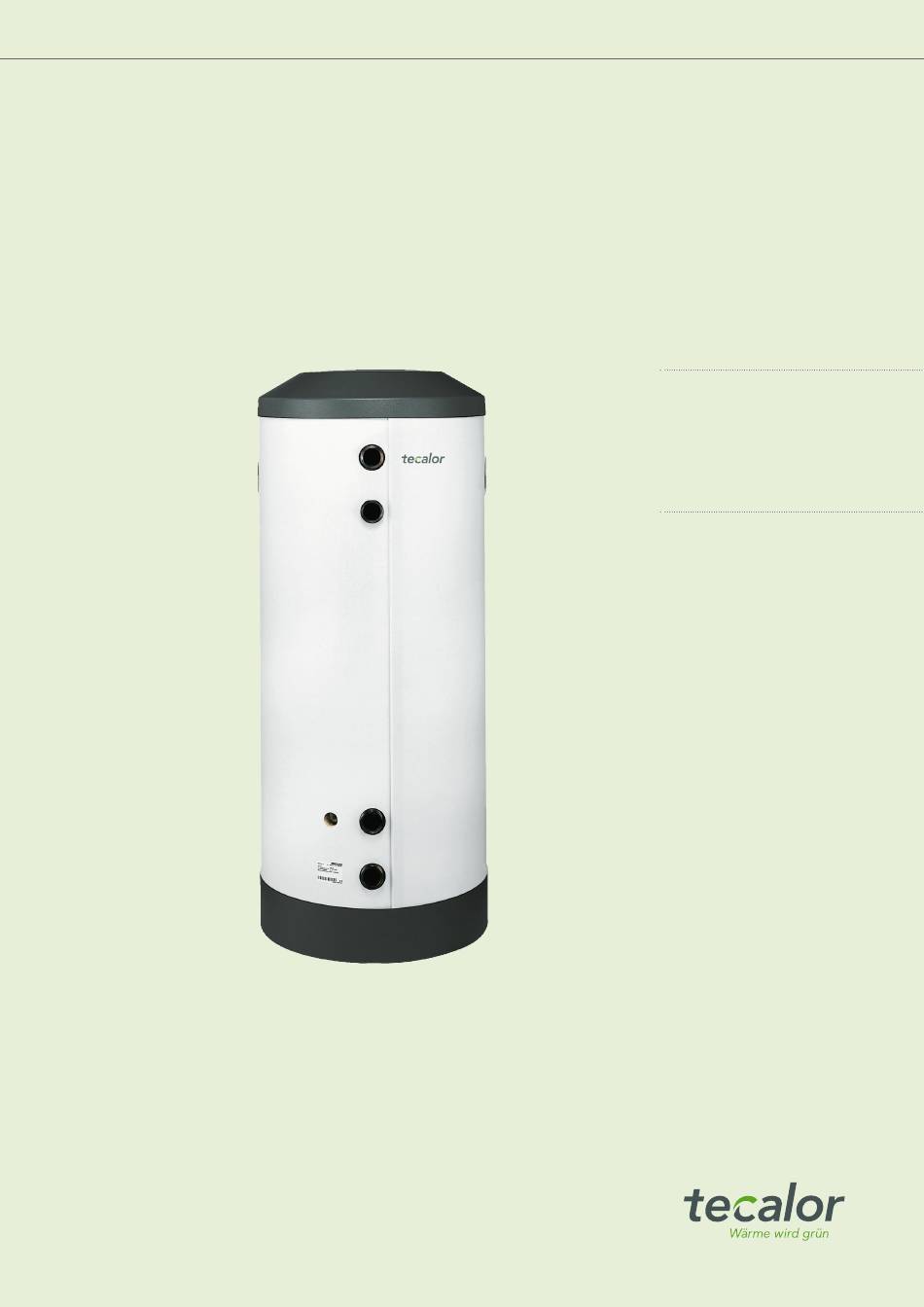

B E D I ENU NG UND I NSTALLATIO N TSP, TSP plus, TSP SOL Pufferspeicher :: :: TSP 200 plus :: :: TSP 400 plus :: :: TSP 700 :: :: TSP 700 SOL...
Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann. uMWeLT uNd ReCYCLINg KuNdeNdIeNST uNd gARANTIe Andere Markierungen in dieser Dokumentation Hinweis Allgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet. f Lesen Sie die Hinweistexte sorgfältig durch. TSP | TSP plus | TSP SOL www.tecalor.de...
Nacherwärmung des Heizungswassers ausgestattet. Zubehör Reinigung, Pflege und Wartung :: :: einschraubheizkörper f Verwenden Sie keine scheuernden oder anlösenden Reini- :: :: Kompaktinstallationen gungsmittel. Zur Pflege und Reinigung des Gerätes genügt ein feuchtes Tuch. www.tecalor.de TSP | TSP plus | TSP SOL...
Lösen und entnehmen Sie die gewindestange an der unter- seite des gerätes. f drücken Sie einen der mitgelieferten Stopfen in die jetzt freie Öffnung in der Wärmedämmung. TSP | TSP plus | TSP SOL www.tecalor.de...
Sie die Abdeckkappe an dem Anschluss. f drehen Sie den Verschlussstopfen mit einem Steckschlüssel SW 32 heraus. f Nutzen Sie die Befestigungsbänder, um die Wärmedämm- segmente nach dem Transport wieder zu montieren. www.tecalor.de TSP | TSP plus | TSP SOL...
Stecken Sie die Abdeckhülse auf das Fühlerrohr auf. f Biegen Sie die Federlasche des Temperaturfühlers nach vorne um. f Führen Sie den Temperaturfühler durch die Abdeckhülse und schieben Sie ihn bis an die Behälterwand in das Fühlerrohr. TSP | TSP plus | TSP SOL www.tecalor.de...
Sie dem Benutzer die Funktion des gerätes und machen Sie ihn mit dem gebrauch des gerätes vertraut. f Weisen Sie den Benutzer auf mögliche gefahren hin, speziell die Verbrühungsgefahr. f Übergeben Sie diese Anleitung. www.tecalor.de TSP | TSP plus | TSP SOL...
INSTALLATION Technische Daten 12. Technische Daten TSP 400 plus 12.1 Maße und Anschlüsse TSP 200 plus TSP 400 plus d01 WP Vorlauf Außengewinde g 2 A d02 WP Rücklauf Außengewinde g 2 A d46 entlüftung Innengewinde G 3/4 TSP 200 plus e01 Heizung Vorlauf Außengewinde...
Seite 9
Fühler WP Vorlauf durchmesser h02 Fühler WP Rücklauf durchmesser h08 Fühler WP Kühlen durchmesser h23 Fühler Wärmeerzeuger opt. durchmesser h28 Fühler Solar Speicher durchmesser elektr. Not-/Zusatzheizung Innengewinde G 1 1/2 G 1 1/2 www.tecalor.de TSP | TSP plus | TSP SOL...
Soweit eine Garantieleistung erbracht wird, übernehmen wir treten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite. keine Haftung für die Beschädigung eines Gerätes durch tecalor GmbH Diebstahl, Feuer, Aufruhr oder ähnliche Ursachen. Kundendienst Über die vorstehend zugesagten Garantieleistungen hin- Lüchtringer Weg 3...
Seite 12
Montag–Donnerstag 07:15–18:00 Uhr Freitag 07:15–17:00 Uhr 4 < A M H C M N = j j a j c g > tecalor GmbH Lüchtringer Weg 3 – 37603 Holzminden Tel.: 05531 99068-95700 – Fax: 05531 99068-95712 info@tecalor.de – www.tecalor.de...
