easyMeter Q3M Betriebsanleitung Seite 2

Auszug der Betriebsanleitung des Typs BA_Q3M_Rev04, der Fa. EasyMeter GmbH, gekürzt durch die
Allgemeine Beschreibung
Sicherheitshinweis:
Einbau und Montage dürfen nur durch eine Elektrofachkraft erfolgen.
Verwendung:
Verwendung als 3 Phasen, 4 Leiter- oder Einphasen-Wechselstrom-Zähler (L3) in Zählerplatzsystemen mit
Zählerräumen nach DIN VDE0603 Teil 1, DIN 43853.

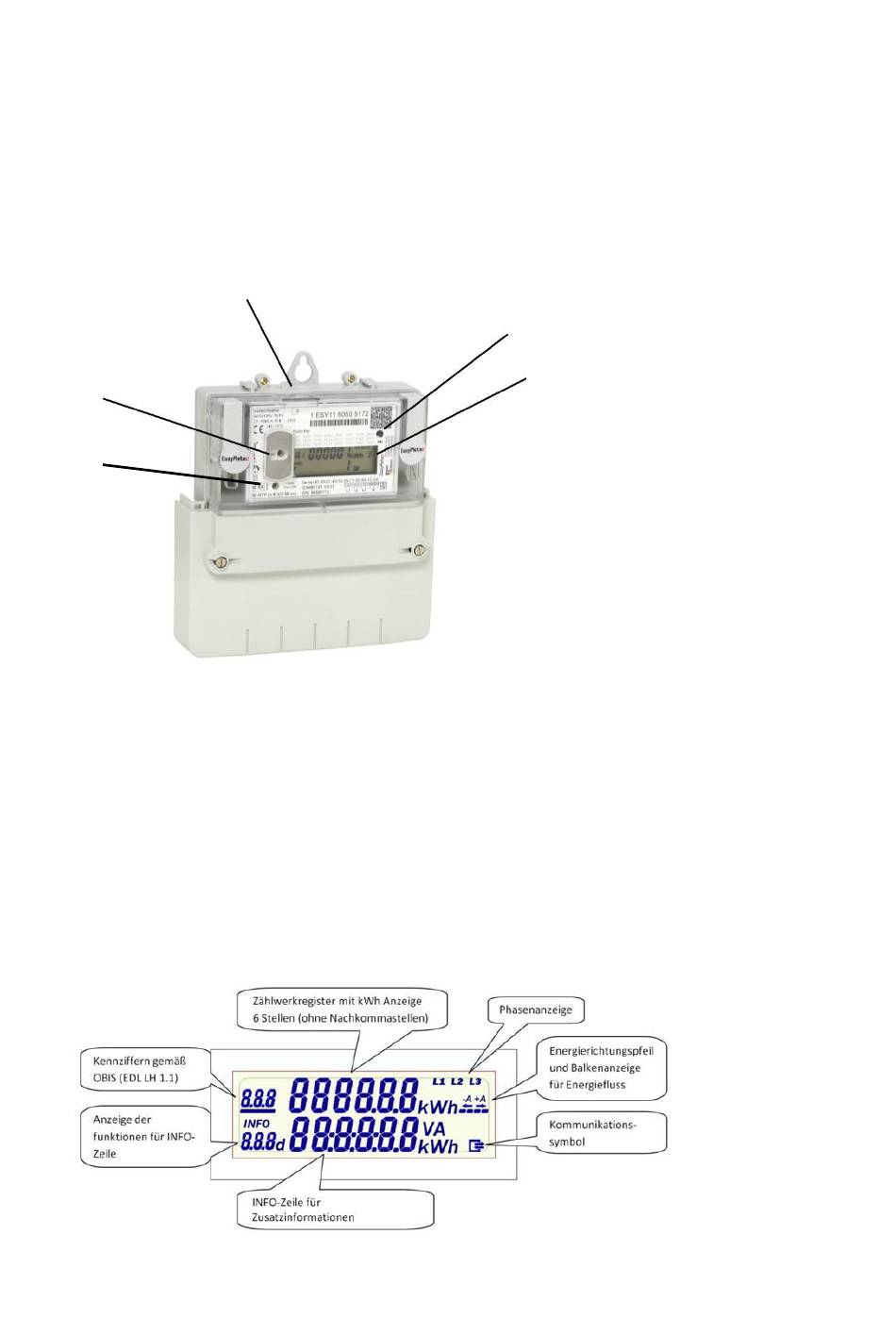

Produktbeschreibung:
Info-
Schnittstelle
INFO-DSS
Telemetrie-
Schnittstelle
Die Zählergehäuse sind verschweißt und als „Sealed-forever" Geräte
ausgeführt. Hinweis: Die mechanischen Schnittstellen, die Spannungsschnittstellen und die D0-Schnittstelle sind
nicht patentiert oder herstellerseitig geschützt. Auf Wunsch werden weitere Detailzeichnungen und Spezifikationen
zur Verfügung gestellt. Die Geräte weisen eine bidirektionale D0-Schnittstelle nach DIN EN 62056 auf, welche
Daten in Form des SML-Protokolls ausgibt (Smart Message Language).
Allgemeine Displayfunktionen
Als Anzeige dient eine nicht hinterleuchtete Flüssigkristallanzeige (LCD) mit folgenden Zeichen / Symbolen:
Anzeige der Betriebszustände
Seite 2 von 6
Stadtwerke Bad Wörishofen
Bidirektionale Datenschnittstelle (D0);
MSB-DSS, SML-Protokoll
Optischer
Taster
LC-Display
