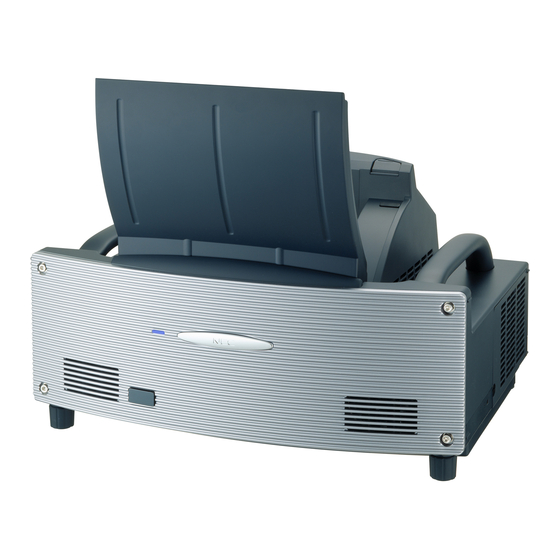

Projektor
WT615/WT610
Bedienungshandbuch
Der Projektor WT615 wird nicht in die USA und nach Kanada geliefert.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für NEC WT615

Inhaltszusammenfassung für NEC WT615

  • Seite 1 Projektor WT615/WT610 Bedienungshandbuch Der Projektor WT615 wird nicht in die USA und nach Kanada geliefert.

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Vorsichtsmaßnahmen Lesen Sie sich dieses Handbuch bitte sorgfältig durch, bevor Sie den NEC WT615/WT610 Projektor benutzen, und bewahren Sie das Bedienungshandbuch in greifbarer Nähe als spätere Referenz auf. Die Seriennummer Ihres Projektors befindet sich auf dessen rechter Seite. Tragen Sie sie hier ein: VORSICHT Zum Ausschalten der Hauptspannung müssen Sie unbedingt den Netzstecker von der Netzsteckdose...
  • Seite 3 7. Wenn der Projektor an der Decke installiert werden soll: a. Versuchen Sie nicht, den Projektor selbst zu installieren. b. Der Projektor muss von qualifiziertem NEC-Servicepersonal installiert werden, um einen ordnungsgemäßen Betrieb sicherzustellen und die Verletzungsgefahr zu reduzieren. c. Die Decke muss für das Gewicht des Projektors eine ausreichende Festigkeit aufweisen und die Installation muss entsprechend den örtlichen Bauvorschriften ausgeführt werden.
  • Seite 4 Versuchen Sie niemals selbst, in den Projektor gefallene Gegenstände zu entfernen. Keinesfalls Metallobjekte wie Drähte oder Schrauben in den Projektor einführen. Schalten Sie den Projektor sofort aus, wenn ein Gegenstand hineingerutscht ist, und lassen Sie den Gegenstand vom NEC-Kundendienst entfernen. 3. Platzieren Sie keine mit Flüssigkeit gefüllten Behälter auf dem Projektor.
  • Seite 5 Lebensdauer hinaus weiter verwendet wird, kann die Birne platzen und Glassplitter können im Lampengehäuse verstreut werden. Berühren Sie die Splitter nicht, da Sie sich dabei verletzen könnten. Sollte einmal eine Lampe zerplatzt sein, beauftragen Sie bitte Ihren NEC-Fachhändler mit dem Lampenaustausch.

  • Seite 6: Inhaltsverzeichnis

    Reichweite der Fernbedienung ................12 Vorsichtsmaßnahmen für die Fernbedienung ............12 Verwendung der Kabelfernbedienung ..............12 Bezeichnungen der Teile und Funktionen des mitgelieferten elektronischen Stiftes (nur WT615) ... 13 Einlegen der Batterie .................... 13 Vorsichtsmaßnahmen für den elektronischen Stift ..........13 2.
  • Seite 7 Inhaltsverzeichnis 4. Praktische Funktionen ..............Ausblenden von Bild und Ton ..................51 Einfrieren eines Bildes ....................51 Verwendung des Zeigers .................... 51 Vergrößerung und Verschiebung eines Bildes ............52 Inanspruchnahme der Online-Hilfe ................52 Verwendung einer USB-Maus ..................53 Anwendung der Fernbe- dienungs-Mausfunktion ............54 Erstellen von Freihandzeichnungen auf einem projizierten Bild (ChalkBoard) ...

  • Seite 8: Einführung

    Reichweite der Fernbedienung ................12 Vorsichtsmaßnahmen für die Fernbedienung ............12 Verwendung der Kabelfernbedienung ..............12 Bezeichnungen der Teile und Funktionen des mitgelieferten elektronischen Stiftes (nur WT615) ..13 Einlegen der Batterie .................... 13 Vorsichtsmaßnahmen für den elektronischen Stift ..........13...

  • Seite 9: Lieferumfang

    • Sicherheitsaufkleber • Spiegel-Reinigungstuch (24BS7251) CD-ROM Bedienungshandbuch und Anwender- • Staubdichte Abdeckung Supportware 2 (24BS7272) Nur für Nordamerika nur WT615 Registrierungskarte • Elektronischer Stift mit Batterie • USB-Speichergerät (7N960201) Befristete Garantie Nur für Europa Garantieschein (AA 1) Voir page 62.

  • Seite 10: Einführung In Ihren Projektor

    Der WT615/WT610 ist ein hoch entwickelter XGA-Projektor mit vier asphärischem Spiegel, der eine verbesserte Anzeige erzeugt. Der WT615/WT610 ermöglicht Ihnen die Projektion von Bildern bis zu 100 Zoll (diagonal gemessen). Genießen Sie eine harte und scharfe Großbildschirmdarstellung von Ihrem PC, Ihrem Arbeitsplatzrechner oder Macintosh-Computer, Ihrem DVD-Player, Ihrem Videorekorder, Ihrem Satelliten-Hookup, Ihrer HDTV-Quelle) und Bilder von der PC-Karte Ihrer Digitalkamera, Ihrem Kompakt-Flash-Speicher oder USB-Speichergerät.
  • Seite 11 1. Einführung Zu diesem Handbuch Der schnellste Weg für eine erfolgreiche Inbetriebnahme ist, sich bei den ersten Schritten Zeit zu nehmen und alles auf Anhieb richtig zu machen. Nehmen Sie sich die Zeit, sich mit diesem Handbuch vertraut zu machen. Dies spart Ihnen unter Umständen später viel Zeit.

  • Seite 12: Bezeichnungen Der Projektorteile

    Dieser Sicherheitsschlitz unterstützt das MicroSaver®-Sicherheitssystem. MicroSaver® ist ein eingetragenes Warenzeichen der Kensington Microware Inc. Das Logo ist ein Warenzeichen von Kensington Microware Inc. Tragegriff Bedienungselemente Sensor für elektronischen Stift (nur WT615) D IO D IO I- I Anschlussfeld N IT Lüftungsschlitze (Auslass)

  • Seite 13: Öffnen Und Schließen Der Spiegelabdeckung

    1. Einführung Öffnen und Schließen der Spiegelabdeckung Öffnen der Spiegelabdeckung: HINWEIS: • Lassen Sie die Spiegelabdeckung nicht los, bevor die 1. Schieben Sie den Spiegelabdeckungs-Verriegelungsschalter Spiegelabdeckung vollständig geöffnet ist. auf die Entriegelungsposition. • Üben Sie beim Schließen keinerlei übermäßig starken Druck auf die Spiegelabdeckung oder die Spiegeloberfläche aus.

  • Seite 14: Ausstattung Der Geräteoberseite

    1. Einführung 5. SOURCE-Taste Ausstattung der Geräteoberseite Mit dieser Taste wählen Sie die Videoquelle: PC, Videorekorder, DVD-Player oder Viewer (PC-Karte). PC CARD Drücken Sie diese Taste kurz, um die Quellen-Liste anzeigen zu lassen. FOCUS Durch Drücken der Taste für mindestens EINE SOURCE Sekunde können Sie nach folgendem Schema durch die Eingangsquellen schalten:...

  • Seite 15: Ausstattung Der Anschlussleiste

    1. Einführung Ausstattung der Anschlussleiste REMOTE PCCONTROL PC CARD AUDIO IN AUDIO OUT DVI-I COMPUTER S-VIDEO IN DVI-I IN COMPUTER IN MONITOR OUT AUDIO IN VIDEO IN /MONO 1. COMPUTER IN / Komponenten-Eingangsstecker 6. AUDIO OUT-Minibuchse (Stereo Mini) (15-poliger Mini D-Sub) Schließen Sie hier ein zusätzliches Audiogerät an, damit Ton von Ihrem COMPUTER, DVI-I, VIDEO- oder Schließen Sie hier Ihren Computer oder ein anderes...
  • Seite 16 Hier können Sie eine PC-Karte, eine im Handel Ihres PC mit dem mitgelieferten USB-Kabel an. Sie erhältliche LAN-Karte oder die optionale drahtlose können Ihre Computer-Mausfunktionen von der LAN-Karte von NEC einstecken. Fernbedienung aus bedienen. HINWEIS: Beim Versand wurden zum Schutz Kartenattrappen in die Schlitze eingesetzt. Entfernen Sie 13.

  • Seite 17: Bezeichnung Der Bedienelemente Der Fernbedienung

    1. Einführung ¿ Bezeichnung der Bedienelemente der Fernbedienung 5. POWER OFF-Taste Mit dieser Taste können Sie Ihren Projektor ausschalten. HINWEIS: Drücken Sie zum Ausschalten des Projektors zweimal die POWER OFF-Taste. POWER 6. MAGNIFY-Tasten (+) (–) LASER MAGNIFY PAGE Stellen Sie mit diesen Tasten die Bildgröße ein. Das Bild kann um bis zu 400 % über die POINTER Bildschirmmitte vergrößert werden.
  • Seite 18 1. Einführung 20. SLIDE (+) (–) -Tasten Drücken Sie (+), um den nächsten Ordner oder das nächste Dia auszuwählen, und drücken Sie (–), um den vorherigen Ordner oder das vorherige Dia auszuwählen. 21. ASPECT-Taste Drücken Sie diese Taste, um das Bildformat- Auswahlmenü...

  • Seite 19: Einlegen Der Batterie

    1. Einführung Einlegen der Batterie Schließen Sie die Entfernen Sie die Entfernen Sie beide alten Batterien Batterieabdeckung, bis sie Batterieabdeckung. und legen Sie neue (Typ AAA) ein. einrastet. HINWEIS: Ziehen Sie nicht gewaltsam Achten Sie auf die korrekte HINWEIS: Verwenden Sie niemals an der Batterieabdeckung.

  • Seite 20: Bezeichnungen Der Teile Und Funktionen Des Mitgelieferten Elektronischen Stiftes (Nur Wt615)

    Bezeichnungen der Teile und Funktionen des mitgelieferten elektronischen Stiftes (nur WT615) Das Modell WT615 wird mit einem elektronischen Stift geliefert. Der elektronische Stift fungiert als USB-Maus, die am Projektor angeschlossen ist. Beziehen Sie sich für den Anschluss einer USB-Maus auf Seite 53.

  • Seite 21: Installation Und Anschlüsse

    Installation und Anschlüsse ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ Aufstellung von Bildschirm und Projektor ....
  • Seite 22 Dieses Kapitel beschreibt, wie Sie Ihren Projektor aufstellen und wie die Video- und Audioquellen angeschlossen werden. Lesen Sie bei der ersten Installation des Projektors den AUFSTELLUNGSANLEITUNG WT615/WT610 sorgfältig durch. Die Aufstellung und Bedienung Ihres Projektors ist denkbar einfach. Bevor Sie jedoch beginnen, müssen Sie folgende Schritte ausführen:...

  • Seite 23: Aufstellung Von Bildschirm Und Projektor

    2. Installation und Anschlüsse Aufstellung von Bildschirm und Projektor 1. Wählen Sie für den Abstand zwischen Bildschirm und Projektor eine geeignete “Projektionsentfernung (C)” für die betreffende Bildschirmgröße aus dem Diagramm aus. Beim Projizieren auf einen 60-Zoll- Bildschirm muss der Projektor beispielsweise in einem Abstand von ca. 26,3 cm zum Bildschirm aufgestellt werden.
  • Seite 24 Helligkeit, Hauptlichtkegel oder nicht die maximale Helligkeit produzieren. Wenden Sie sich für weitere Informationen zur Verwendung von Rückprojektionsbildschirmen und deren Applikationen mit diesem Projektor an Ihren NEC-Händler. Nicht empfehlenswert • Kontrollierte Lichtumgebungen ermöglichen bei anzuzeigenden Bildern höheren Kontrast und Tiefe.

  • Seite 25: Umgebungsbedingung

    Anderenfalls könnte der Objekterkennungssensor versagen, wodurch der Projektor nicht eingeschaltet werden kann. Sicherheitshinweise zur Verwendung des elektronischen Stifts (nur WT615) • Verwenden Sie einen Bildschirm mit harter Oberfläche, da Sie den Bildschirm mit dem elektronischen Stift berühren. Unterstützte Bildschirmgrößen sind 40 bis 80“ (101,6 bis 203,2 cm).

  • Seite 26: Herstellen Der Anschlüsse

    Macintosh (Notebook) HINWEIS: Benutzen Sie für ältere Macintosh-Modelle für den Anschluss an dessen Videoport einen handelsüblichen Stiftadapter (nicht im Lieferumfang). HINWEIS: Der WT615/WT610 ist nicht mit den dekodierten Videoausgängen des NEC ISS-6020 und ISS-6010 kompatibel. Anschließen des SCART-Ausgangs (RGB)

  • Seite 27: Anschließen Des Scart-Ausgangs (Rgb)

    SCART ist der europäische Audio-Visual-Standardanschluss für TV-Geräte, Videorekorder und DVD- Payer. Dieser wird auch als Euro-Anschluss bezeichnet. HINWEIS: Der ADP-SC1 SCART-Adapter ist bei Ihrem NEC-Fachhändler in Europa erhältlich. Für weitere Informationen wenden Sie sich bitte an Ihren NEC-Fachhändler in Europa.

  • Seite 28: Gleichzeitige Verwendung Von Zwei Analog Computer-Eingängen

    2. Installation und Anschlüsse Gleichzeitige Verwendung von zwei analog COMPUTER-Eingängen Wenn Sie zwei analog COMPUTER-Eingänge gleichzeitig verwenden müssen, schließen Sie ein DVI-A am VGA- Kabel an, wie unten gezeigt. DVI-I IN COMPUTER IN REMOTE PCCONTROL PC CARD AUDIO IN AUDIO OUT DVI-I COMPUTER S-VIDEO IN DVI-I IN...

  • Seite 29: Anschluss Eines Externen Monitors

    2. Installation und Anschlüsse Anschluss eines externen Monitors MONITOR OUT REMOTE PCCONTROL PC CARD AUDIO IN AUDIO OUT DVI-I COMPUTER S-VIDEO IN DVI-I IN COMPUTER IN MONITOR OUT AUDIO IN VIDEO IN /MONO RGB/VGA-Signalkabel (handelsüblich oder im Lieferumfang des externen Monitors) RGB/VGA-Signalkabel (im Lieferumfang enthalten)

  • Seite 30: Anschluss Ihres Dvd-Players

    2. Installation und Anschlüsse Anschluss Ihres DVD-Players AUDIO IN COMPUTER COMPUTER IN REMOTE PCCONTROL PC CARD AUDIO IN AUDIO OUT DVI-I COMPUTER S-VIDEO IN DVI-I IN COMPUTER IN MONITOR OUT AUDIO IN VIDEO IN /MONO Optionales 15poliges-an-RCA (Buchse) 3 Kabel (ADP-CV1) Audiokabel (nicht im Lieferumfang) Komponenten-Videokabel RCA 3...

  • Seite 31: Anschluss Ihres Videorekorders Oder Laserdisc-Players

    2. Installation und Anschlüsse Anschluss Ihres Videorekorders oder LaserDisc-Players VIDEO IN S-VIDEO IN AUDIO IN REMOTE PCCONTROL PC CARD AUDIO IN AUDIO OUT DVI-I COMPUTER S-VIDEO IN DVI-I IN COMPUTER IN MONITOR OUT AUDIO IN VIDEO IN /MONO Videokabel (nicht im Lieferumfang) Audiokabel(nicht im Lieferumfang) S-Videokabel (nicht im Lieferumfang)

  • Seite 32: Anschluss An Ein Netzwerk

    2. Installation und Anschlüsse Anschluss an ein Netzwerk Der WT615/WT610 verfügt standardmäßig über einen PC-Kartenschlitz, der eine verdrahtete und drahtlose LAN- Karte akzeptiert. Wenn die optionale drahtlose LAN-Karte (NWL-100A/E) in den PC-Karte-Slot des Projektors eingesteckt wird, ist ebenfalls ein drahtloser LAN-Anschluss möglich. Für den LAN-Anschluss müssen Sie dem Projektor (Wählen Sie im Menü...
  • Seite 33 2. Installation und Anschlüsse (B) Beispiel eines drahtlosen LAN-Anschlusses (Netzwerktyp → Modus: Infrastruktur) Integrierte drahtlose LAN-Funktion Drahtlose LAN-Karte Drahtlose LAN-Karte (optional) Zugangspunkt Verdrahtetes LAN Für den Anschluss an ein verdrahtetes LAN über einen Zugangspunkt müssen Sie den Infrastruktur-Modus auswählen. Wählen Sie im Menü [Einrichten] → [Installation] → [LAN-Modus] → “Profile” → “Erweitert” → “Netzwerktyp” → “Modus”...

  • Seite 34: Einsetzen Und Auswerfen Einer Pc-Karte

    2. Installation und Anschlüsse Einsetzen und Auswerfen einer PC-Karte Befolgen Sie die nachfolgend aufgeführten Schritte, um die optionale drahtlose LAN-Karte oder eine NEC PC- Speicherkarte (in diesem Handbuch auch PC-Karte genannt) einzusetzen. VORSICHT: * Anmerkung zum Einsetzen von PC-Karten PC-Karten haben eine Ober- und Unterseite und müssen in einer bestimmten Ausrichtung in den PC- Kartenschlitz eingesetzt werden.
  • Seite 35 2. Installation und Anschlüsse PC-Kartentyp In den PC-Kartenschlitz können nur PC-Karten des Typs PCMCIA Typ II eingesetzt werden. HINWEIS: Der Projektor unterstützt keine NTFS-formatierten Flash-Speicherkarten. Verwenden Sie ausschließlich Flash-Speicherkarten, die mit dem FAT32-, FAT16- oder FAT-Dateisystem formatiert sind. Beziehen Sie sich für die Formatierung Ihrer Flash-Speicherkarte in Ihrem Computer auf das Dokument oder die Hilfedatei, das/ die in Ihrem Windows-Betriebssystem enthalten ist.

  • Seite 36: Anschluss Des Im Lieferumfang Enthaltenen Netzkabels

    2. Installation und Anschlüsse Anschluss des im Lieferumfang enthaltenen Netzkabels Schließen Sie das mitgelieferte Netzkabel an den Projektor an. Schließen Sie zunächst den 3-poligen Stecker des im Lieferumfang enthaltenen Netzkabels an den AC IN-Eingang des Projektors und dann den anderen Stecker an eine Wandsteckdose an. Stellen Sie sicher, dass die Stifte vollständig sowohl in den AC IN-Anschluss als auch in die Wandsteckdose eingesteckt sind.
  • Seite 37 ¿ Automatische Optimierung des RGB-Bildes ....41 Erhöhen oder Senken der Lautstärke ......41 Korrektur von Nadelkissen- und Konvexverzerrung (Nadelkissen) ............42 Verwendung des Laserpointers ......... 44 Verwendung des elektronischen Stiftes (nur WT615) 45 Ausschalten des Projektors ........48 µ Nach dem Betrieb ............49...

  • Seite 38: Bildprojektion (Grundbetrieb)

    3. Bildprojektion (Grundbetrieb) Dieses Kapitel beschreibt das Einschalten des Projektors und das Projizieren eines Bildes auf dem Projektionsbildschirm. Einschalten des Projektors HINWEIS: • Der Projektor verfügt über zwei Netzschalter: Hauptnetzschalter und POWER-Taste (ON/STAND BY) (POWER ON und OFF auf der Fernbedienung). •...
  • Seite 39 3. Bildprojektion (Grundbetrieb) Hinweis zum Eröffnungsbildschirm (Menüsprachen-Auswahlbildschirm) Beim ersten Einschalten des Projektors erscheint das Eröffnungsmenü. In diesem Menü haben Sie die Möglichkeit aus 21 Menüsprachen eine Sprache auszuwählen. Verfahren Sie zum Auswählen einer Menüsprache bitte wie folgt: Bedienelemente auf Fernbedienung 1.

  • Seite 40: Einstellung Von Position Und Größe Des Projizierten Bilds (Fokussierung)

    Falls sich der Bildschirm vertikal oder horizontal neigt, wird eine große Trapezverzerrung verursacht. Führen Sie die folgenden Schritte aus, um den Projektor und den Bildschirm korrekt aufzustellen. Die Bedienung ist für den WT615 und den WT610 gleich 1. Betrachten Sie den Bildschirm von der Seite und stellen Sie sicher, dass er vertikal aufgestellt ist.
  • Seite 41 SELECT FREEZE 3D REFORM 5. Wählen Sie mit der SELECT -Taste [Einrichten] aus und drücken Sie dann die ENTER-Taste. nur WT615 6. Wählen Sie mit der SELECT - oder -Taste [Neigungs-Anzeige] aus und drücken Sie dann die ENTER- Tasten. Auf dem Projektionsbildschirm wird das Testmuster eingeblendet.Gleichzeitig wird der [Neigungs-Anzeige]- Bildschirm unten im Projektionsbildschirm angezeigt.
  • Seite 42 3. Bildprojektion (Grundbetrieb) 7. Stellen Sie die Höhe ein, damit der Projektor horizontal bleibt, drehen Sie hierzu an den vorderen und hinteren Füßen. Wenn der Projektor geneigt wird, bewegt sich der Schieberegler der Neigungsanzeige nach links bzw. rechts. Neigen Sie den Projektor, sodass sich beide Schieberegler “Hinten/Vorne”...
  • Seite 43 • Wiederholen Sie die Schritte 9 bis 11, wenn das Bild nicht am Bildschirm ausgerichtet ist. • Beim WT615 können Sie mithilfe des elektronischen Stiftes den Projektor parallel zum Bildschirm einstellen. Weitere Informationen hierzu finden Sie im nachstehenden Abschnitt “Den Projektor parallel zum Bildschirm einstellen”.
  • Seite 44 3. Bildprojektion (Grundbetrieb) 3. Berühren Sie mit dem elektronischen Stift leicht die Mitte der Markierung. Berühren Der [Parallel-Erfassung]-Bildschirm wird angezeigt. Wenn sich die Markierung in der Mitte der Lehre befindet, gehen Sie zu Schritt 6. Wenn sich die Markierung nicht in der Mitte der Lehre befindet, bedeutet dies, dass der Projektor und der Bildschirm nicht parallel zueinander eingestellt sind.
  • Seite 45 3. Bildprojektion (Grundbetrieb) HINWEIS: • Aufgrund der optischen Charakteristiken dieses Projektors können neben einer Trapezverzerrung (seite 102) auch leichte Nadelkissen- oder Konvexverzerrungen auftreten. Führen Sie zur Einstellung des projizierten Bildes auf dem Bildschirm zuerst (Einstellung der Projektionsentfernung → Höheneinstellung des projizierten die Schritte 9 bis 11 auf den Seiten Bildes →...
  • Seite 46 3. Bildprojektion (Grundbetrieb) [Symptom 3] Wenn die linke Kante des Bildes vertikal verbreitert ist, wie rechts unten im Diagramm abgebildet, ist entweder der Projektor nicht direkt auf den Bildschirm gerichtet, oder der Projektor ist etwas zu weit nach links gerichtet. Wenn umgekehrt die rechte Kante des Bildes vertikal verbreitert ist, ist entweder der Projektor nicht gerade nach vorne auf den Bildschirm gerichtet oder der Projektor ist leicht nach rechts geneigt.

  • Seite 47: Quellenauswahl

    3. Bildprojektion (Grundbetrieb) Quellenauswahl Auswahl der Computer- oder Videoquelle Verwendung der Fernbedienung Drücken Sie eine der COMPUTER-, VIDEO- oder VIEWER-Tasten. VIDEO VIDEO COMPUTER VIEWER ASPECT AUTO ADJ. SLIDE PIC-MUTE HELP VOLUME FOCUS ZOOM FREEZE 3D REFORM Auswählen aus der Quellen-Liste PC CARD Drücken Sie kurz die SOURCE-Taste am Projektorgehäuse, um die Quellen-Liste FOCUS...

  • Seite 48: Automatische Optimierung Des Rgb-Bildes

    3. Bildprojektion (Grundbetrieb) Automatische Optimierung des RGB-Bildes Einstellung des Bildes mit Hilfe der Auto-Einstellfunktion Automatische Optimierung des RGB-Bildes. Drücken Sie zum automatischen Optimieren des RGB-Bildes die Auto-Einstellungstaste. [Schlechtes Bild] SELECT VIDEO COMPUTER VIEWER ASPECT AUTO ADJ. SLIDE ENTER EXIT PIC-MUTE HELP REFORM VOLUME...

  • Seite 49: Korrektur Von Nadelkissen- Und Konvexverzerrung (Nadelkissen)

    3. Bildprojektion (Grundbetrieb) Korrektur von Nadelkissen- und Konvexverzerrung (Nadelkissen) Korrigieren Sie bei vermuteten Konkav- und Konvexverzerrungen diese mittels [Nadelkissen]. Bezug • Konkav- und Konvexverzerrungen bei diesem Projektor Die Stärke der Nadelkissen- und Konvexverzerrung beträgt bei diesem Projektor maximal 2 % (TV-Verzerrung) in Horizontal- und Vertikalrichtung (bei einer die Bildschirmgröße von 40 auf 100 Zoll).
  • Seite 50 3. Bildprojektion (Grundbetrieb) • Drücken Sie die SELECT oder -Taste und richten Sie den Bildschirm (durchgehende Linie) Projizierter Bereich (gepunktete Linie) Cursor mittels [Oben] aus. Drücken Sie anschließend die SELECT oder -Taste, wodurch die Über- bzw. Unterhöhen an der Oberkante des projizierten Bildes ausgeglichen werden. •...

  • Seite 51: Verwendung Des Laserpointers

    3. Bildprojektion (Grundbetrieb) ¶ Verwendung des Laserpointers Mit Hilfe des Lasers können Sie die Aufmerksamkeit der Zuschauer auf einen roten Punkt richten, den Sie auf jedem Objekt platzieren können. VORSICHT: • Blicken Sie nicht in den eingeschalteten Laserpointer. • Richten Sie den Laserstrahl nicht auf Personen. •...

  • Seite 52: º Verwendung Des Elektronischen Stiftes (Nur Wt615)

    Anderenfalls kann die tatsächliche Bewegung des Stifts eventuell nicht auf dem Bildschirm angezeigt werden. Stift-Kalibrierung Nehmen Sie eine Kalibrierung vor, sodass die Stiftberührungen vom Sensor am WT615 einwandfrei erfasst werden können. 1. Rufen Sie mit der sich auf der Fernbedienung oder dem Projektorgehäuse befindlichen MENU-Taste das Menü...
  • Seite 53 3. Bildprojektion (Grundbetrieb) 3. Wählen Sie mit der SELECT - oder -Taste [Stift-Kalibrierung] aus und drücken Sie dann die ENTER-Taste. Die Markierung “O ” erscheint auf dem Bildschirm. 4. Berühren Sie leicht die “O”-Kreismarkierung mit dem elektronischen Stift. Eine weitere “O ”-Markierung erscheint auf dem Bildschirm. Berühren Verfahren Sie so mit jeder „O“-Kreismarkierung, die auf dem Bildschirm erscheint, bis Sie alle Markierungen berührt haben.
  • Seite 54 3. Bildprojektion (Grundbetrieb) ChalkBoard-Funktion Sie können die ChalkBoard-Funktion mithilfe des elektronischen Stiftes anwenden. Siehe auch Seite 55. HINWEIS: Halten Sie den elektronischen Stift aufrecht gegen den Bildschirm. Anderenfalls kann es ein, dass die tatsächliche Stiftberührung nicht auf dem Bildschirm angezeigt wird. Der elektronische Stift muss in einem Winkel von weniger als 20 Grad von der aufrechten Position verwendet werden.

  • Seite 55: ¾ Ausschalten Des Projektors

    3. Bildprojektion (Grundbetrieb) Ausschalten des Projektors Bedienelemente auf Fernbedienung dem Gehäuse Ausschalten des Projektors: 1. Drücken Sie die POWER (ON/STAND BY)-Taste am SELECT POWER Projektorgehäuse oder die POWER OFF-Taste auf der LASER MAGNIFY PAGE Fernbedienung. Die “Bestätigung Strom Aus / Sind Sie POINTER ENTER EXIT...

  • Seite 56: Nach Dem Betrieb

    3. Bildprojektion (Grundbetrieb) µ Nach dem Betrieb Vorbereitung: Stellen Sie sicher, dass die Hauptstromversorgung ausgeschaltet ist. 1. Schließen Sie die Spiegelabdeckung. Verriegeln Sie die Spiegelabdeckung nach dem Schließen, indem der Spiegelabdeckungs-Verriegelungsschalter in die Verriegelt-Position gebracht wird. 2. Ziehen Sie den Netzstecker. 3.

  • Seite 57: Praktische Funktionen

    Praktische Funktionen ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ Ausblenden von Bild und Ton ........

  • Seite 58: Ausblenden Von Bild Und Ton

    4. Praktische Funktionen ³ Ausblenden von Bild und Ton Mit der PIC-MUTE-Taste können Sie das Bild und den Ton vorübergehend ausblenden. VIDEO COMPUTER VIEWER AUTO ADJ. ASPECT SLIDE Zum Wiedereinblenden von Bild und Ton drücken Sie die Taste noch einmal. PIC-MUTE HELP HINWEIS: Das Menü...

  • Seite 59: Vergrößerung Und Verschiebung Eines Bildes

    4. Praktische Funktionen ¿ Vergrößerung und Verschiebung eines Bildes Sie können einen beliebigen Bildbereich auf bis zu 400 Prozent vergrößern. Verfahren Sie hierzu wie folgt: 1. Drücken Sie zum Einblenden des Zeigers die POWER LASER MAGNIFY PAGE POINTER-Taste. POINTER DOWN 2.

  • Seite 60: Verwendung Einer Usb-Maus

    4. Praktische Funktionen ² Verwendung einer USB-Maus Die Verwendung einer USB-Maus ermöglicht einen homogenen Betrieb. Sie können eine handelsübliche USB-Maus verwenden. HINWEIS: USB-Mäuse gewisser Hersteller werden unter Umständen nicht REMOTE PCCONTROL PC CARD AUDIO IN AUDIO OUT DVI-I COMPUTER S-VIDEO IN DVI-I IN COMPUTER IN MONITOR OUT...

  • Seite 61: Anwendung Der Fernbe- Dienungs-Mausfunktion

    4. Praktische Funktionen ¶ Anwendung der Fernbe- dienungs-Mausfunktion Die eingebaute Fernbedienungs-Mausfunktion ermöglicht Ihnen die Steuerung der Computer-Mausfunktionen per Fernbedienung. Dies bietet sich als sehr praktische Lösung an, um durch die mit dem Computer erstellten Präsentationen zu klicken. Anschluss Ihres Computers für die Fernbedienungs-Mausfunktion Zur Nutzung der Fernbedienungs-Mausfunktion verbinden Sie den USB-Port (PC) des Projektors über das mitgelieferte USB-Kabel mit dem USB-Port (Typ A) des Computers.

  • Seite 62: Erstellen Von Freihandzeichnungen Auf Einem Projizierten Bild (Chalkboard)

    Erstellen von Freihandzeichnungen auf einem projizierten Bild (ChalkBoard) Die ChalkBoard-Funktion erlaubt Ihnen das Schreiben und Zeichnen auf einem projizierten Bild. HINWEIS: Die ChalkBoard-Funktion steht nur bei Verwendung des mitgelieferten elektronischen Stiftes (nur WT615) oder einer USB-Maus zur Verfügung. Um die ChalkBoard-Werkzeugleiste anzeigen zu lassen, klicken Sie auf die mittlere Taste Ihrer Mause, halten Sie die Taste B des elektronischen Stifts für mindestens 0,5 Sekunden gedrückt oder wählen Sie [Einrichten] →...

  • Seite 63: ¾ Speichern Von Auf Dem Projektor Gezeigten Bildern Auf Der Pc-Karte Oder Im Usb-Speicher (Einfangen)

    • USB-Speicherelemente stehen bei der Einfangen-Funktion des WT610 nicht zur Verfügung. • Wenn eingefangene Bilder beim WT615 in einem USB-Speichergerät gespeichert werden sollen, verwenden Sie ausschließlich das dem WT615 beiliegende USB-Speichergerät. Ein im Handel erhältliches USB- Speichergerät könnte beschädigt werden.

  • Seite 64: Schutz Vor Unerlaubter Verwendung Des Projektors

    1. Drücken Sie die MENU-Taste. Das Menü wird gezeigt. 2. Wählen Sie mit der SELECT -Taste das Einrichten-Untermenü aus und drücken Sie die ENTER-Taste. Die Seiten-Registerkarte “Grundlegendes” wird hervorgehoben. nur WT615 3. Drücken Sie zum Hervorheben der Seiten-Registerkarte "Sicherheit" zweimal die SELECT -Taste.
  • Seite 65 4. Praktische Funktionen 4. Wählen Sie durch viermaliges Drücken der SELECT -Taste “Sicherheit” aus. 5. Drücken Sie zum Einblenden des Sicherheits-Bildschirmes die ENTER-Taste. 6. Wählen Sie mit der SELECT -Taste das Schlüsselwort-Eingabefeld aus und drücken Sie die ENTER- Taste. Die Software-Tastatur wird eingeblendet.
  • Seite 66 4. Praktische Funktionen 7. Geben Sie über die Software-Tastatur ein alphanumerisches Schlüsselwort ein. Führen Sie für die Eingabe von z. B. “1234” die nachfolgend aufgeführten Schritte 7-1 bis 7-4 aus. HINWEIS: • Bitte notieren Sie sich Ihr Schlüsselwort. • Das Schlüsselwort darf keine Leerstellen (SP) enthalten. 7-1.
  • Seite 67 4. Praktische Funktionen So prüfen Sie, ob die Sicherheitsfunktion aktiviert ist Durch kurzes Aus- und Wiedereinschalten des Projektors können Sie überprüfen, ob die Sicherheitsfunktion aktiviert ist. 1. Drücken Sie die POWER (ON/STAND BY)-Taste. Die “Strom Aus Bestätigung / Sind Sie sicher?”-Meldung erscheint. Drücken Sie die ENTER-Taste oder noch einmal die POWER (ON/STANDBY)- oder die POWER OFF-Taste.
  • Seite 68 9. Wählen Sie mit der SELECT -Taste "OK" aus und drücken Sie die ENTER-Taste. Jetzt ist die Sicherheitsfunktion deaktiviert. HINWEIS: Vergessen Sie Ihr Schlüsselwort nicht. Falls Sie Ihr Schlüsselwort doch einmal vergessen sollten, können Sie bei NEC oder Ihrem Händler Ihren Freigabecode erfragen.

  • Seite 69: Verwendung Eines Usb-Speichergerätes Oder Eines Usb-Speicherkarten-Lesegerätes

    4. Praktische Funktionen ¸ Verwendung eines USB-Speichergerätes oder eines USB-Speicherkarten-Lesegerätes Der Projektor ist entweder mit einem USB-Speichergerät (ein USB- Speichergerät liegt dem WT615 bei) oder einem USB- Speicherkarten-Lesegerät kompatibel, das die Viewer- und Sicherheitsfunktionen unterstützt. [Wichtig] Wenn eingefangene Bilder beim WT615 in einem USB-Speichergerät gespeichert werden sollen, verwenden Sie ausschließlich das dem...

  • Seite 70: ¹ Betrieb Mit Einem Http-Browser

    Adresse des Projektors von einem Netzwerk-Administrator im Domain-Namen-Server registriert wurde oder der Host- Name in der “HOSTS”-Datei des verwendeten Computers eingestellt wurde. Beispiel 1: Wenn der Host-Name des Projektors auf “pj.nec.co.jp” eingestellt wurde, wird http://pj.nec.co.jp/index.html als Adresse oder im URL-Eingabefeld angegeben.
  • Seite 71 4. Praktische Funktionen Struktur des HTTP-Servers Stromversorgung: Regelt die Stromversorgung des Projektors. Aktiv ....Strom wird eingeschaltet. Inaktiv ..... Strom wird ausgeschaltet. Bild: Regelt die Videoeinstellung des Projektors. Helligkeit ..Erhöht den Helligkeits-Einstellwert. Helligkeit ..Verringert den Helligkeits-Einstellwert. Kontrast ..Erhöht den Kontrast-Einstellwert. Kontrast ..
  • Seite 72 4. Praktische Funktionen Ausblenden: Steuert die Ausblendfunktion des Projektors. Bild Aktiv ..Blendet Video aus. Bild Inaktiv ..Hebt die Ausblendung von Video auf. Ton Aktiv ..Blendet den Ton aus. Ton Inaktiv ..Hebt die Ausblendung des Tons auf. OSD Aktiv ..

  • Seite 73: Mit Dem Projektor Einen Am Netzwerk Angeschlossenen Computer Bedienen (Desktop Control Utility 1.0)

    HINWEIS: Für die Verwendung des Desktop Control Utility 1.0 müssen Sie eine USB-Maus am USB-Port des Projektors anschließen. Beim WT615 ist kein Anschluss einer USB-Maus erforderlich, weil der elektronische Stift als USB-Maus verwendet werden kann. Dieser Abschnitt erläutert den Betrieb mit einer USB-Maus.

  • Seite 74: Arbeitsschritte Am Computer

    4. Praktische Funktionen Arbeitsschritte am Computer 1. Schließen Sie den Computer an das LAN an, und nehmen Sie die erforderlichen Einstellungen vor. 2. Installieren Sie Desktop Control Utility 1.0 auf dem Computer. • Beziehen Sie sich für die Installationsanleitung auf die im Lieferumfang enthaltene “Wired and Wireless Network Setup Guide (Installationanleitung)”.
  • Seite 75 4. Praktische Funktionen Arbeitsschritte am Projektor – Anschluss an den Computer 1. Nehmen Sie die LAN-Einstellungen am Projektor vor. Nehmen Sie die LAN-Einstellungen unter [Einrichten] → [Installation] → [LAN-Modus] im Menü vor. (Siehe Seite 111) 2. Schließen Sie eine handelsübliche USB-Maus am Projektor an. (Siehe Seite 53) 3.
  • Seite 76 4. Praktische Funktionen 9. Geben Sie das im vorherigen Schritt [6] unter “Arbeitsschritte am Computer” notierte Passwort ein. 10. Geben Sie das Passwort ein und klicken Sie auf “OK”. Das Passworteingabe-Fenster wird ausgeblendet. 11. Klicken Sie auf das PC-Suche-Symbol Das PC-Suche-Fenster wird eingeblendet. 12.

  • Seite 77: Arbeitsschritte Am Projektor - Beenden Des Desktop Control Utility

    4. Praktische Funktionen Die folgenden Funktionen sind nur über die Tasten am Projektorgehäuse oder auf der Fernbedienung verfügbar. Verbindung trennen-Symbol .. Beendet die Kommunikation mit dem Computer. Umschalt-Symbol ....Wählen Sie dieses Symbol und drücken Sie die ENTER-Taste, um den Umschalttaste- feststellen-Modus zu aktivieren.

  • Seite 78: Anwendung Des Viewers

    Anwendung des Viewers ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ Nutzen Sie alle Vorteile der Viewer-Funktion .....

  • Seite 79: Nutzen Sie Alle Vorteile Der Viewer-Funktion

    Wired and Wireless Network Setup Guide (Installationsanleitung) oder die Online-Hilfe im Ulead Photo Explorer 8.0. Das PNG- und GIF-Format unterstützten nur Non-Interlaced-Bilder. Die “Index”-Datei ist eine Datei, die mit Ulead Photo Explore 8.0 erstellt wird, ein Programm, das im Lieferumgang der NEC Anwender-Supportware 2 CD-ROM enthalten ist.

  • Seite 80: Bedienung Der Viewer-Funktion Vom Projektor (Wiedergabe)

    5. Anwendung des Viewers Bedienung der Viewer-Funktion vom Projektor (Wiedergabe) Dieser Abschnitt beschreibt, wie Sie mit dem Projektor Dias zeigen können, die mit Hilfe der Viewer-Funktion erstellt worden sind. Dias können auch direkt von mit dem Projektor projizierten Bildern erstellt werden. Dia-Projektion (Viewer) Vorbereitung: Speichern Sie mit Hilfe der Einfangen-Funktion Grafikdateien (JPEG-, BMP-, Non-Interlaced GIF- oder Non-Interlaced PNG-Dateien) auf einer PC-Karte oder in einem USB-Speicher, die/der im Kartenschlitz des Projektors...
  • Seite 81 5. Anwendung des Viewers Viewer-Fenster-Elemente Name der Thumbnails / Datei Anzahl der Dateien “_ _CAP_ _”-Ordner Slot 1 3 Dateien _CAP_ Ordner-Liste _RESTORE RECYCLED 0000.jpg 0001.jpg 0002.jpg Bildlaufleiste Cursor (orange) Information 1/3 0000.jpg 60KB auswahl : ENTER Cursor .......... Zeigt das ausgewählte Dia, den ausgewählten Ordner oder das ausgewählte Laufwerk an. Ordner-Liste .........

  • Seite 82: Einstelloptionen Für Den Viewer

    5. Anwendung des Viewers Einstelloptionen für den Viewer Wiedergabe-Modus: Manuell ....Ein Dia wird manuell wiedergegeben, wenn die Viewer-Quelle ausgewählt worden ist. Auto ...... Die Dias werden automatisch wiedergegeben, wenn die Viewer-Quelle ausgewählt worden ist. Intervall: Legt die Intervallzeit zwischen 5 und 300 Sekunden fest. Start: Legt fest, welches Startmenü...
  • Seite 83 5. Anwendung des Viewers Beenden des Viewer Wechseln Sie zu einem anderen Eingang, wie z. B. Computer, DVI (DIGITAL/ANALOG), Video, S-Video oder LAN, um den Viewer zu beenden. * Es gibt zwei Wege, um zu einem anderen Eingang zu wechseln: * Drücken Sie die COMPUTER- oder VIDEO-Taste auf der Fernbedienung.

  • Seite 84: Löschen Eingefangener Bilder

    5. Anwendung des Viewers Löschen eingefangener Bilder Mit dem Löschen-Befehl im Viewer-Menü können Sie eingefangene Bilder löschen. So löschen Sie eingefangene Bilder: Vorbereitung: Stellen Sie sicher, dass die PC-Karte im PC-Kartenschlitz oder die USB-Speicherkarte im USB-Port des Projektors eingesetzt ist. 1.
  • Seite 85 5. Anwendung des Viewers So löschen Sie alle eingefangenen Bilder: 1. Verfahren Sie wie in den oben aufgeführten Schritten 1 bis 3 beschrieben. 2. Drücken Sie die EXIT-Taste, um den “__CAP__”-Ordner im Verzeichnis auszuwählen (linke Fensterseite). Slot 1 3 Dateien __CAP__ _RESTORE RECYCLED...

  • Seite 86: Änderung Des Hintergrund-Logos

    Wenn Sie den Hintergrund einmal geändert haben, können Sie das alte Logo selbst mit Hilfe von “Reset” nicht mehr als Hintergrund-Logo verwenden. Um das NEC-Logo wieder als Hintergrund-Logo zu verwenden, wiederholen Sie die oben beschriebenen Schritte. Die NEC-Logo-Datei befindet sich auf der beiliegenden Anwender-Supportware 2 CD-ROM (/Logo/nec_b_x.jpg).

  • Seite 87: Anwendung Des Bildschirm-Menüs

    Anwendung des Bildschirm-Menüs ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ Verwendung der Menüs ..........

  • Seite 88: Verwendung Der Menüs

    6. Anwendung des Bildschirm-Menüs Verwendung der Menüs 1. Drücken Sie zum Aufrufen des Menüs die sich auf der Fernbedienung oder am Projektorgehäuse befindliche MENU-Taste. Untermenü-Fenster Untermenü Hauptmenü Gegenwärtig verfügbare Tasten HINWEIS: Die Befehle wie, ENTER und EXIT in der grauen Leiste zeigen verfügbare Tasten für den Betrieb an. 2.

  • Seite 89: Menübaum

    Übertastng 0%, 5%, 10% Video Rauschunterdrückung Inaktiv, Niedrig, Mittel, Hoch Farbmatrix HDTV, SDTV I/P-Wandler Verknüpfung trennen (Auto/Standbild), Interlace Einrichten Grundlegendes Stift-Kalibrierung (nur WT615) Neigungs-Anzeige Nadelkissen Links/Rechts, Oben, Unten Eckenkorrektur Trapez Horizontal, Vertikal Lampenbetriebsart Normal, Eco Menümodus Grundmenü, Erweitertes Menü Sprache English, Deutsch, Français, Italiano, Español, Svenska, Suomi, Norsk,...
  • Seite 90 6. Anwendung des Bildschirm-Menüs Menü Menüpunkt Einrichten Sicherheit Gehäuse-Taste Entsperren, Sperren Paßwort (Menü) Eingabe, Löschen Paßwort (Logo) Eingabe, Löschen Sicherheit Aktivieren, Entaktivieren, Schlüsselwort, Benutzen Sie den Schutzschlüssel, Laufwerk, Lesen, Registrieren, Löschen Installation Ausrichtung Frontprojektion, Deckenrückprojektion, Rückprojektion, Deckenfrontprojektion Bildschirm Bildschirmtyp: 4:3, 16:9 / Position LAN-Modus Profile Profile, DHCP, IP-Addresse, Subnet-Maske, Gateway,...

  • Seite 91: Menü-Elemente

    6. Anwendung des Bildschirm-Menüs Menü-Elemente Bildlaufleiste Registerkarte Hervorheben Schließen-Taste HELP-Taste Optionsschaltfeld Kontrollkästchen Volles Dreieck Löschtaste OK-Taste Menüfenster oder Dialogfelder haben normalerweise folgende Elemente: Hervorheben ..Zeigt das ausgewählte Menü oder die ausgewählte Option an. Volles Dreieck ..Zeigt an, dass weitere Auswahlmöglichkeiten vorhanden sind. Ein hervorgehobenes Dreieck zeigt an, dass die Option aktiviert ist.

  • Seite 92: Menü-Beschreibungen & Funktionen [Quelle]

    Diese Funktion ermöglicht die Erstellung von Präsentationen mit Hilfe einer PC-Karte, die eingefangene Bilder und Dias enthält, die mit dem exklusiven Programm für NEC Photo Explore 8.0, das sich auf der CD-ROM befindet, erstellt wurden. Siehe die beiliegende Installationsanleitung (“Wired and Wireless Network Setup Guide”) für das installieren von Photo Explore 8.0 für NEC.

  • Seite 93: Eingabe Des Gegenwärtig Projizierten Signals In Die Eingabeliste

    6. Anwendung des Bildschirm-Menüs Eingabeliste Wählen Sie das Signal mit den SELECT oder -Tasten auf der Fernbedienung oder am Projektorgehäuse aus und drücken Sie die ENTER-Taste auf der Fernbedienung oder am Projektorgehäuse, um den Eingabe-Editierbefehl- Bildschirm einzublenden. Eingabe des gegenwärtig projizierten Signals in die Eingabeliste 1.

  • Seite 94: Eingabe-Editierbefehl

    6. Anwendung des Bildschirm-Menüs Eingabe-Editierbefehl Auf der Eingabeliste können Signale editiert werden. Laden ....Ermöglicht Ihnen die Auswahl eines Signals aus der Liste. Speichern ....Ermöglicht Ihnen das Speichern des gegenwärtig projizierten Signals. Ausschneiden ..Ermöglicht Ihnen, ein ausgewähltes Signal aus der Liste zu entfernen und im “ClipBoard” des Projektors abzulegen. Kopieren ....

  • Seite 95: Menü-Beschreibungen & Funktionen [Einstellen]

    6. Anwendung des Bildschirm-Menüs ´ Menü-Beschreibungen & Funktionen [Einstellen] Grundlegendes [Helligkeit] Stellt den Helligkeitspegel oder die Intensität des hinteren Rasters ein. [Kontrast] Stellt die Intensität des Bildes entsprechend des eingehenden Signals ein. [Farbe] Erhöht oder reduziert den Farbsättigungspegel (gilt nicht für RGB und DVI digital).

  • Seite 96: Anwendung Der Wandfarben-Korrektur [Wandfarbe]

    6. Anwendung des Bildschirm-Menüs [Farbton] Variiert den Farbpegel von +/- grün bis +/-blau. Der Rot-Pegel wird als Referenzwert herangezogen. Diese Einstellung gilt nur für Video-, Komponenten- und TV-Standard-Eingänge (gilt nicht für RGB und DVI digital). [Bildschärfe] Steuert das Detail des Bildes für Video (gilt nicht für RGB und DVI digital). Anwendung der Wandfarben-Korrektur [Wandfarbe] Diese Funktion ermöglicht eine schnelle, anpassungsfähige Farbkorrektur bei der Verwendung eines Bildschirmmaterials, dessen Farbe nicht Weiß...

  • Seite 97: Auswahl Des Bildformates [Bildformat] (Nicht Verfügbar Für Viewer)

    6. Anwendung des Bildschirm-Menüs Auswahl des Bildformates [Bildformat] (nicht verfügbar für Viewer) Bildschirmtyp 4:3 Bildschirmtyp 16:9 Mit dieser Funktion können Sie das optimale Bildformat für die Wiedergabe einer Quelle auswählen. Wenn für die Quelle der Bildschirmtyp 4:3 ausgewählt worden ist, werden die nachfolgenden Auswahlen angezeigt: 4:3 ......

  • Seite 98: Regelung Der Lautstärke [Lautstärke]

    6. Anwendung des Bildschirm-Menüs Regelung der Lautstärke [Lautstärke] Sie können den Lautstärkepegel der Projektor-Lautsprecher und der AUDIO OUT-Buchse (Stereo-Minibuchse) einstellen. Reset Wählen Sie zum Zurücksetzen der Einstellungen für “Grundlegendes” “Reset” aus und drücken Sie dann die ENTER-Taste. Die Meldung “Die Einstellwerte auf der Seite werden zurückgesetzt. Sind Sie sicher?” erscheint. Wählen Sie “Ja”...
  • Seite 99 6. Anwendung des Bildschirm-Menüs [Einzelheiten-Einstellung] Diese Option versorgt Sie mit drei Seiten von Menüs, die detailliertere Einstellungen enthalten. [Seite1] Auswahl der Referenz-Einstellung [Referenz] Diese Funktion ermöglicht Ihnen die Verwendung der Farbkorrektur oder der Gammawerte als Referenzdaten, um die verschiedenen Bildarten zu optimieren. Sie können eine der folgenden fünf Einstellungen wählen. Präsentation ..
  • Seite 100 6. Anwendung des Bildschirm-Menüs Einstellung der Farbtemperatur [Farbtemperatur] Diese Funktion stellt die Farbtemperatur mit Hilfe der Bildlaufleiste ein. HINWEIS: * Wenn “Präsentation” in “Referenz” ausgewählt worden ist, steht diese Funktion nicht zur Verfügung. * Wenn die "Weißabgleich"-Einstellungen geändert worden sind, spiegelt der Farbtemperaturwert nicht die tatsächliche Temperatur wieder.

  • Seite 101: Auswahl Des Signaltyps [Signaltyp]

    6. Anwendung des Bildschirm-Menüs Auswahl des Signaltyps [Signaltyp] Wählen Sie entweder den Computer-Signaltyp oder den Komponenten-Signaltyp. RGB ....... Computersignal Komponenten ..Komponenten-Signale wie Y/Cb/Cr, Y/Pb/Pr HINWEIS: Diese Funktion ist nur für das Computer-Signal verfügbar. Wenn sich die Bildqualität selbst dann nicht verbessert, wenn Sie "Signalauswahl"...

  • Seite 102: Einstellung Des Taktes Und Der Phase [Takt/Phase]

    6. Anwendung des Bildschirm-Menüs Bild-Optionen Einstellung des Taktes und der Phase [Takt/Phase] Diese Funktion ermöglicht Ihnen die manuelle Einstellung von “Takt” und “Phase”. Takt ....... Wenden Sie diesen Punkt für die Feineinstellung des Computerbildes oder zum Beseitigen von möglicherweise auftretenden Vertikalstreifen an. Diese Funktion stellt die Taktfrequenz ein, mit der horizontale Streifen im Bild eliminiert werden.

  • Seite 103: Auswahl Der Auflösung [Auflösung]

    6. Anwendung des Bildschirm-Menüs Auswahl der Auflösung [Auflösung] Mit dieser Option können Sie die Erweiterte AccuBlend-Funktion aktivieren oder entaktivieren. Auto ...... Aktiviert die Erweiterte AccuBlend-Funktion. Der Projektor verkleinert oder vergrößert das aktuelle Bild automatisch, damit es den gesamten Bildschirm ausfüllt. Natürlich ....

  • Seite 104: Auswahl Des Rauschunterdrückungspegels [Rauschunterdrückung]

    6. Anwendung des Bildschirm-Menüs Video Auswahl des Rauschunterdrückungspegels [Rauschunterdrückung] (nicht verfügbar für RGB, DVI digital, Viewer und LAN; verfügbar für TV-Standard-Eingänge) Zur Reduzierung des Videorauschens können Sie einen der drei Pegel auswählen: Low, Medium oder High. HINWEIS: Je niedriger der Pegel der Rauschunterdrückung, desto besser ist die Bildqualität aufgrund der höheren Videobandbreite.

  • Seite 105: ² Menü-Beschreibungen & Funktionen [Einrichten]

    WT615 Grundlegendes Stift-Kalibrierung (nur WT615) Nehmen Sie eine Kalibrierung vor, sodass die Stiftberührungen vom Sensor am WT615 einwandfrei erfasst werden können. Wichtig Bevor Sie den elektronischen Stift verwenden, oder wenn Sie die Position des Projektors oder die Bildschirmgröße geändert haben, verwenden Sie unbedingt [Stift-Kalibrierung], um den elektronischen Stift und den Bildschirm zu kalibrieren.

  • Seite 106: Auswahl Des Eckenkorrektur-Modus [Eckenkorrektur]

    6. Anwendung des Bildschirm-Menüs Korrektur des Kissenverzeichnungs-Modus [Nadelkissen] Wenn sich die horizontale und vertikale Seite nach außen biegen, verwenden Sie [Nadelkissen], um die Verzeichnung zu korrigieren. Informationen hierzu finden Sie unter “ Einstellung der Kissen- oder Tonnenverzeichnung [Nadelkissen]” auf Seite 42. Auswahl des Eckenkorrektur-Modus [Eckenkorrektur] Mit dieser Option können Sie die Trapezverzerrung korrigieren.
  • Seite 107 6. Anwendung des Bildschirm-Menüs 4. Drücken Sie die 3D REFORM-Taste auf der Fernbedienung zweimal. Der Eckenkorrektur-Einstellbildschirm wird angezeigt. 5. Wählen Sie mit der SELECT oder -Taste ein Symbol aus, das in die Richtung zeigt, in die Sie den projizierten Bildrahmen verschieben möchten. 6.
  • Seite 108 6. Anwendung des Bildschirm-Menüs 10 .Wählen Sie mit der SELECT - oder -Taste “OK” aus und drücken Sie die ENTER-Taste. Damit ist die Korrektur der Eckenkorrektur (3D Reform)verzerrungen abgeschlossen. Wenn Sie “Aufheben” auswählen, erscheint wieder der Einstellbildschirm, ohne dass die Änderungen gespeichert werden.

  • Seite 109: Auswahl Des Trapezverzerrungs-Modus [Trapez]

    6. Anwendung des Bildschirm-Menüs Auswahl des Trapezverzerrungs-Modus [Trapez] Mit dieser Option können Sie die Trapezverzerrung manuell korrigieren. Die Auswahl dieses Punktes führt zur Anzeige des Trapezverzerrung-Einstellungsbildschirms. 1. Drücken Sie zur Einstellung des horizontalen Trapezes die SELECT -Taste. 2. Drücken Sie die SELECT -Taste, um "Vertikal"...

  • Seite 110: Einstellung Des Lampenmodus Auf Normal Oder Eco [Lampenbetriebsart]

    6. Anwendung des Bildschirm-Menüs Einstellung des Lampenmodus auf Normal oder Eco [Lampenbetriebsart] Diese Funktion ermöglicht die Auswahl zwischen zwei Lampen-Helligkeitsmodi: Normal- und Eco-Modus. Bei Einstellung auf den Eco-Modus kann die Lebensdauer der Lampe um auf bis zu 4000 Betriebsstunden verlängert werden. Die Auswahl des Eco-Modus reduziert das Gebläsegeräusch verglichen mit dem im Normal-Modus.

  • Seite 111: Auswahl Der Menü-Farbe [Auswählen Der Menüfarbe]

    6. Anwendung des Bildschirm-Menüs Menü Auswahl der Menü-Farbe [Auswählen der Menüfarbe] Sie können ein Farbe für das Menü auswählen. Ein- / Ausschalten der Quellen-Anzeige und Meldungen [Anzeige-Auswahl] Quelle ....Diese Option schaltet die Eingangsbezeichnungs-Anzeige wie z.B. Computer, DVI (DIGITAL/ANALOG), Video und No Input, die in der oberen rechten Bildschirmecke angezeigt wird, ein oder aus.

  • Seite 112: Auswahl Der Menü-Anzeigezeit [Menü-Anzeigezeit]

    6. Anwendung des Bildschirm-Menüs Auswahl der Menü-Anzeigezeit [Menü-Anzeigezeit] Über diese Option können Sie vorgeben, wie lange der Projektor nach der letzten Tastenbetätigung wartet, bis er das Menü ausblendet. Die Voreinstellungsmöglichkeiten sind “Manuell”, “Auto 5 Sek.”, “Auto 15 Sek.” und “Auto 45 Sek.”. HINWEIS: •...

  • Seite 113: Eingabe Eines Passwortes [Paßwort (Menü)] / [Paßwort (Logo)]

    6. Anwendung des Bildschirm-Menüs Eingabe eines Passwortes [Paßwort (Menü)] / [Paßwort (Logo)] Sie können für Ihren Projektor ein Passwort eingeben, um die Verwendung Ihres Projektors durch Unbefugte zu verhindern. Wenn [Paßwort (Menü)] eingestellt ist, führt der Wechsel vom Grundmenü in das Erweiterte Menü zur Anzeige des [Paßwort (Menü)]-Eingabebildschirms.

  • Seite 114: Sicherheit

    6. Anwendung des Bildschirm-Menüs Sicherheit Mit Hilfe der Sicherheitsfunktion können Sie Ihren Projektor schützen, so dass erst nach Eingabe eines Schlüsselwortes ein Signal vom Projektor projiziert wird. Darüber hinaus steht eine Option zur Verfügung, mit der Sie den Projektor mit Hilfe einer als Schutzschlüssel verwendeten registrierten PC-Karte sperren können.
  • Seite 115 Jetzt können Sie sich das projizierte Bild ansehen. HINWEIS: Vergessen Sie Ihr Schlüsselwort nicht. Falls Sie Ihr Schlüsselwort doch einmal vergessen sollten, können Sie bei NEC oder Ihrem Händler Ihren Freigabecode erfragen. Weitere Informationen finden Sie am Ende dieses Abschnittes.
  • Seite 116 Die PC-Karten-Daten werden gelöscht. Verfahren Sie im Falle eines Verlustes Ihrer PC-Karte wie folgt: HINWEIS: Bei NEC oder Ihrem Händler können Sie unter Angabe Ihres registrierten Schlüsselwortes oder Abfragecodes Ihren Abfragecode erfragen. Weitere Informationen finden Sie am Ende dieses Abschnittes.

  • Seite 117: Auswählen Der Projektor-Ausrichtung [Ausrichtung]

    6. Anwendung des Bildschirm-Menüs Installation Auswählen der Projektor-Ausrichtung [Ausrichtung] Diese Funktion richtet Ihr Bild der Projektionsart entsprechend aus. Die Optionen sind: Frontprojektion vom Tisch, Rückprojektion von der Decke, Rückprojektion vom Tisch und Frontprojektion von der Decke. Auswahl des Bildformates und der Bildposition für den Bildschirm [Bildschirm] Bildschirmtyp ..
  • Seite 118 USA : http://www.necvisualsystems.com Europa : http://www.neceurope.com Weltweit : http://www.nec-pj.com • Um das drahtlose LAN zu verwenden, setzen Sie die optionale drahtlose LAN-Karte von NEC (NWL-100*) in den PC-Kartenschlitz ein. Siehe "Einsetzen und Auswerfen einer PC-Karte” auf Seite 27. • Setzen Sie die LAN-Karte nur bei ausgeschalteter Hauptstromversorgung ein, nehmen Sie sie auch nur bei ausgeschalteter Stromversorgung heraus.
  • Seite 119 6. Anwendung des Bildschirm-Menüs Auswahl eines drahtlosen LAN-Zugangspunktes: 1. Wählen Sie auf der “Profil”-Registerkarte “Profilnr.” aus und danach “Profile 1” oder “Profile 2”. 2. Wählen Sie auf der “Profil”-Registerkarte “Erweitert” aus und drücken Sie dann die ENTER-Taste. 3. Wählen Sie im Erweiterten Menü “Netzwerktyp” → “Seitenübersicht” und drücken Sie dann die ENTER-Taste.
  • Seite 120 6. Anwendung des Bildschirm-Menüs Profil Profile (für PC-Karte): Ausführen eines drahtloses LAN mit Hilfe von Image Express Utility 2.0 “Einfacher Anschluss” auswählen. Bis zu zwei Einstellungen für die optionale drahtlose LAN-Karte können im Speicher des Projektors gespeichert werden. Wählen Sie “Profile 1” oder “Profile 2” und nehmen Sie dann die Einstellungen für “DHCP” und die anderen Optionen vor.

  • Seite 121: Anwendung Des Bildschirm-Menüs

    6. Anwendung des Bildschirm-Menüs Erweitertes Menü Netzwerktyp (nur bei drahtloser Anwendung erforderlich) Seitenübersicht: Zeigt eine Liste vor verfügbaren SSID für das drahtlose LAN vor Ort an. Wählen Sie einen SSID aus, auf den Sie Zugriff haben. Heben Sie für die Auswahl eines SSID den SSID hervor und wählen Sie mit SELECT “OK”...
  • Seite 122 6. Anwendung des Bildschirm-Menüs WEP (nur bei drahtloser Anwendung erforderlich) Wählen Sie diese Option, wenn ein WEP (Wired Equivalent Privacy)-Schlüssel für die Verschlüsselung verwendet wird oder nicht. Spezifizieren Sie für eine Verschlüsselung den WEP-Schlüssel. Entaktivieren ..Aktiviert nicht die Verschlüsselungsfunktion. Ihre Kommunikation könnte von einer anderen Person überwacht werden.
  • Seite 123 6. Anwendung des Bildschirm-Menüs Benutzung der Software-Tastatur, um den Schlüssel einzugeben 1. Wählen Sie Schlüssel 1, Schlüssel 2, Schlüssel 3 oder Schlüssel 4 und drücken Sie die ENTER- Taste. Die Software-Tastatur wird eingeblendet. 2. Wählen Sie mit der SELECT oder -Taste einen Schlüssel aus, und drücken Sie dann die ENTER-Taste.
  • Seite 124 6. Anwendung des Bildschirm-Menüs Mail Alarm-Mail: Wenn dieses Kontrollkästchen markiert wird, wird die Alarm-Mail-Funktion aktiviert. Diese Funktion setzt Ihren Computer über eine Fehlermeldung per E-Mail in Kenntnis, wenn ein drahtloses oder verdrahtetes LAN verwendet wird. Die Fehlermeldung wird angezeigt, wenn die Projektorlampe das Ende der Lebensdauer erreicht hat oder wenn ein Fehler im Projektor aufgetreten ist.

  • Seite 125: Spezifizieren Sie Einen Namen Für Ihren Projektor [Projektorname]

    6. Anwendung des Bildschirm-Menüs Spezifizieren Sie einen Namen für Ihren Projektor [Projektorname] Geben Sie einen eindeutigen Projektornamen ein. Drücken Sie auf , um die Software-Tastatur einblenden zu lassen, und geben Sie den Namen ein. Die Signal-Bezeichnung kann aus bis zu 16 alphanumerischen Zeichen bestehen. Wählen Sie nach Eingabe eines Namens “OK”...

  • Seite 126: Auswahl Der Stromspar-Option Im Standby-Modus

    6. Anwendung des Bildschirm-Menüs Auswahl der Stromspar-Option im Standby-Modus Der Projektor verfügt über zwei Standby-Modi: Normal und Stromsparen. Mithilfe des Stromspar-Modus können Sie den Projektor in den Stromspar-Zustand schalten, der weniger Strom verbraucht als der Normal-Modus. Der Projektor ist werkseitig auf Normal eingestellt. HINWEIS: •...

  • Seite 127: Einstellung Der Auto-Einstellfunktion [Auto-Einstellung]

    6. Anwendung des Bildschirm-Menüs Optionen Einstellung der Auto-Einstellfunktion [Auto-Einstellung] Diese Funktion stellt den Auto-Einstellmodus ein, so dass das Videorauschen und die Stabilität eines RGB-Bildes automatisch oder manuell eingestellt werden kann. Für die automatische Einstellung gibt es zwei Möglichkeiten: Normal und Fein. Aus ......

  • Seite 128: Aktivieren Des Hochgeschwindigkeits-Gebläsemodus [Gebläsemodus]

    6. Anwendung des Bildschirm-Menüs Aktivieren des Hochgeschwindigkeits-Gebläsemodus [Gebläsemodus] Diese Option ermöglicht Ihnen die Auswahl zwischen zwei Gebläsemodi: Auto-Modus und Hochgeschwindigkeitsmodus. Auto ...... Die Laufgeschwindigkeit der eingebauten Lüfter variiert entsprechend der internen Temperatur. Hoch ...... Die eingebauten Lüfter laufen mit hoher Geschwindigkeit. Wenn Sie die Temperatur im Innern das Projektors schnell herunterkühlen möchten, wählen Sie “Hoch”.

  • Seite 129: Auswahl Des Signalformates [Signalauswahl]

    6. Anwendung des Bildschirm-Menüs Auswahl des Signalformates [Signalauswahl] Computer Ermöglicht Ihnen die Einstellung von “Computer”, um eine eingehende RGB- oder Komponenten-Quelle wie einen Computer oder DVD-Player automatisch zu erkennen. Dennoch kann es einige RGB- und Komponentensignale geben, die vom Projektor nicht erkannt werden können.

  • Seite 130: Auswahl Des Chalkboard [Chalkboard]

    Werkzeuge Auswahl des ChalkBoard [ChalkBoard] Diese Option führt zur Anzeige der ChalkBoard-Symbolleiste. Die ChalkBoard-Funktion kann auch mit dem elektronischen Stift des WT615 angewendet werden. Siehe Seite 47. Auswahl der Board-Farbe [Board-Farbe] Diese Option ermöglicht Ihnen die Auswahl einer Board-Farbe für das ChalkBoard.

  • Seite 131: Verwendung Des Digitalen Zooms [Digital-Zoom]

    6. Anwendung des Bildschirm-Menüs Verwendung des digitalen Zooms [Digital-Zoom] Mit dieser Option können Sie das projizierte Bild verkleinern und verschieben. Die Auswahl dieses Punktes führt zur Anzeige des Digital-Zoom-Einstellungsbildschirms. Drücken Sie die ZOOM-Taste auf der Fernbedienung, um das digitale Zoom- Menü...

  • Seite 132: Verwendung Des Ausschalt-Timers [Ausschalt-Timer]

    6. Anwendung des Bildschirm-Menüs Verwendung des Ausschalt-Timers [Ausschalt-Timer] 1. Wählen Sie die gewünschte Zeit zwischen 30 Minuten und 16 Stunden aus: Aus, 0:30, 1:00, 2:00, 4:00, 8:00, 12:00, 16:00. 2. Wählen Sie “OK” und drücken Sie die ENTER-Taste auf der Fernbedienung. 3.

  • Seite 133: Einstellung Von Closed Caption [Closed Caption]

    6. Anwendung des Bildschirm-Menüs Einstellung von Closed Caption [Closed Caption] Diese Option stellt verschiedene Closed Caption-Modi ein, mit denen Text über das projizierte Bild gelegt werden kann. Caption 1-4 ... Text wird eingeblendet. Text 1-4 ....Text wird im gesamten Bildschirmbereich angezeigt. Inaktiv ....

  • Seite 134: Verwendungsdauer

    6. Anwendung des Bildschirm-Menüs Verwendungsdauer Verbleibende Lampenzeit (%) Lampenbetriebsstd. -Zähler (H) Projektorlaufzeit (H) HINWEIS: Die Fortschrittsanzeige zeigt die noch verbleibende Lebensdauer der Glühbirne in Prozent an. Der Wert informiert Sie über die Lampen- und Projektorlaufzeit. Quelle Seite1 Eingangsanschluss Signaltyp Videotyp Quellenbezeichnung Eingangsnummer Quelle Seite2...

  • Seite 135: Lan Kabellos

    6. Anwendung des Bildschirm-Menüs LAN Profile Diese Seite zeigt Informationen zu den Einstellungen der LAN-Karte an. IP-Addresse ..Zeigt die IP-Addresse des Projektors an, wenn eine LAN-Karte verwendet wird. Subnet-Maske ..Zeigt die Subnet-Maske des Projektors an, wenn eine LAN-Karte verwendet wird. Gateway ....

  • Seite 136: º Menü-Beschreibungen & Funktionen [Reset]

    [Alle Daten (Einschl. Eingabeliste)] Stellt alle Einstellungen und Eingaben für alle Signale auf die jeweiligen Werkseinstellungen zurück, mit Ausnahme von Stift-Kalibrierung (nur WT615), Sprache, Hintergrund, Gehäuse-Taste Sperren, Menu Unlocked, Logo Un- locked, Sicherheit, LAN-Modus, Projektorname, Übertragungsrate, Standby-Modus, Verbleibende Lampenzeit, Lampenbetriebsstd. -Zähler und Projektorlaufzeit.
  • Seite 137 6. Anwendung des Bildschirm-Menüs Lampenbetriebstd. -Zähl. Löschen [Lampenbetriebstd. -Zähl. Löschen] Stellt den Lampenbetriebsstunden-Zähler auf Null zurück. HINWEIS: Nach 2100 Betriebsstunden (4100 Betriebsstunden : im Eco Modus) schaltet sich der Projektor aus und setzt sich in den Standby-Modus. In diesem Zustand lässt sich der Lampenbetriebsstunden-Zähler nicht über das Menü löschen. Drücken Sie in diesem Fall mindestens zehn Sekunden lang die die sich auf der Fernbedienung befindliche "HELP"-Taste, um den Lampenbetriebsstunden-Zähler auf Null zurückzustellen.

  • Seite 138: Wartung

    Wartung ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ Handhabung und Pflege der Spiegeloberfläche ..

  • Seite 139: Handhabung Und Pflege Der Spiegeloberfläche

    7. Wartung Dieses Kapitel enthält einfache Wartungsanleitungen, die Sie beim Austausch der Lampe und der Reinigung des Gehäuses und der Linse befolgen sollten. Handhabung und Pflege der Spiegeloberfläche Falls der Projektor längere Zeit nicht genutzt werden sollte, schließen Sie die Spiegelabdeckung. Dies schützt den Projektor vor dem Fall eines Objektes oder der Ansammlung von Staub.

  • Seite 140: Reinigung Des Projektorgehäuses

    7. Wartung Reinigung des Projektorgehäuses 1. Schalten Sie den Projektor vor der Reinigung aus. 2. Reinigen Sie das Projektorgehäuse regelmäßig mit einem feuchten Tuch. Verwenden Sie im Falle hartnäckiger Verschmutzung ein mildes Reinigungsmittel. Reinigen Sie das Gerät niemals mit starken Reinigungs- oder Lösungsmitteln wie z.B.

  • Seite 141: Austausch Der Lampe

    2000 Betriebsstunden (bis zu 4000 Stunden im Eco-Modus) weiterhin benutzen, kann die Glühbirne zerbersten, und die Glassplitter können im Lampengehäuse verstreut werden. Fassen Sie die Splitter nicht an, da Sie sich daran verletzen könnten. Sollte einmal eine Lampe zerplatzt sein, beauftragen Sie bitte Ihren NEC-Fachhändler mit dem Lampenaustausch. Austauschen der Lampe: 1.
  • Seite 142 Verriegelung zu umgehen. 4. Setzen Sie ein neues Lampengehäuse ein, bis es in der Fassung einrastet. VORSICHT Verwenden Sie ausschließlich die NEC-Austauschlampe (WT61LP). 5. Befestigen Sie das Lampengehäuse mit den beiden Befestigungsschrauben. Ziehen Sie die Schrauben unbedingt fest.
  • Seite 143 7. Wartung 6. Setzen Sie die Lampenabdeckung wieder auf. 7. Ziehen Sie die Lampenabdeckungsschraube fest. Ziehen Sie die Schraube unbedingt fest. 8. Wählen Sie nach dem Einbau einer neuen Lampe im Menü [Reset] → [Lampenbetriebstd. -Zähl. Löschen], um die verbleibende Lampenzeit und den Lampenbetriebsstd. -Zähler zu löschen. HINWEIS: Wenn die Lampe 2100 Betriebsstunden (bis zu 4100 Stunden im Eco Modus) überschreitet, kann der Projektor nicht eingeschaltet und das Menü...

  • Seite 144: Anhang

    Anhang ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ Fehlersuche ............

  • Seite 145: Fehlersuche

    8. Anhang Fehlersuche Dieses Kapitel hilft Ihnen bei der Beseitigung von Störungen, die bei der Einrichtung oder während des Betriebes Ihres Projektors auftreten können. Anzeige-Meldungen Netzanzeige (POWER) Anzeige-Zustand Projektor -Zustand Hinweis Die Hauptstromversorgung ist ausgeschaltet. – Anzeige blinkt Grün 0,5 Sek. Ein, Der Projektor macht sich einschaltbereit.
  • Seite 146 8. Anhang Allgemeine Störungen & Abhilfemaßnahmen (Siehe auch „Netzanzeige/Statusanzeige/Lampenanzeige“ auf Seite 138.) Störung Überprüfen Sie diese Punkte Der Projektor schaltet • Stellen Sie sicher, dass das Netzkabel eingesteckt und die Netztaste am Projektorgehäuse oder auf der sich nicht ein Fernbedienung gedrückt ist. Siehe Seiten und 31.
  • Seite 147 (nur • Überprüfen Sie, ob Sie die Pen Calibration-Funktion ausgeführt haben. Wenn der elektronische Stift zum WT615) ersten Mal verwendet wird, müssen Sie die Kalibrierung ausführen. Siehe Seite 45. • Benutzen Sie den elektronischen Stift niemals unter den folgenden Bedingungen. Siehe Seite 18.
  • Seite 148 Laptops wird das externe Display durch eine Kombination von Funktionstasten aktiviert / entaktiviert. Normalerweise wird das externe Display mit der Tastenkombination der ‘Fn”-Taste und einer der 12 Funktionstasten ein- oder ausgeschaltet. NEC-Laptops verwenden z.B. die Tastenkombination Fn + F3, während Dell-Laptops die Tastenkombination Fn + F8 verwenden, um durch die Auswahlmöglichkeiten des externen Displays zu schalten.

  • Seite 149: Technische Daten

    8. Anhang Technische Daten Dieses Kapitel enthält technische Informationen über die Leistung des DLP™ Projektors WT615/WT610. Modellnummer WT615/WT610 Optische Daten DMD™ 0,7” Einzelchip-Digital-Micromirror-Device (DMD™), Bildformat 4:3 Auflösung 1024 768 Pixel* bis zu UXGA mit Advanced AccuBlend Spiegel Asphärischer Spiegel Lampe Standardmäßige 275W Gleichstromlampe (210W im Lampen-Eco-Modus)

  • Seite 150: Mechanische Daten

    EN61000-3-3) Entspricht den Niederspannungsrichtlinien (EN60950, TÜV GS-geprüft) Besuchen Sie uns für zusätzliche Informationen im Internet unter: USA: http://www.necvisualsystems.com Europa: http://www.neceurope.com Weltweit: http://www.nec-pj.com Digital Light Processing, DLP und DMD sind Warenzeichen der Texas Instruments. Änderungen der technischen Daten ohne Ankündigung vorbehalten.

  • Seite 151: Gehäuseabmessungen

    8. Anhang Gehäuseabmessungen PC CARD UNLOCK FOCUS MIRROR SOURCE LOCK MENU SELECT ENTER EXIT REFORM AUTO ADJUST POWER STATUS STAND BY LAMP 313 (12,3) With mirror cover open 380 (15,0) REMOTE PCCONTROL PC CARD AUDIO IN AUDIO OUT DVI-I S-VIDEO IN DVI-I IN COMPUTER IN MONITOR OUT...

  • Seite 152: Pinbelegung Des D-Sub Computer-Eingangsanschlusses

    8. Anhang Pinbelegung des D-Sub COMPUTER-Eingangsanschlusses 15 poliger Mini D-Sub Pinanschluss Signalpegel 11 12 13 14 15 Videosignal: 0,7 Vp-p (Analog) 9 10 Sync signal: TTL level Pin Nr. RGB-Signal (Analog) YCbCr-Signal Grün oder Sync-an-Grün Blau Masse Masse Rote Masse Cr-Masse Grüne Masse Y-Masse...

  • Seite 153: Liste Kompatibler Eingangssignale

    8. Anhang Liste kompatibler Eingangssignale Signal Auflösung Frequenz H. Bildwiederholfrequenz Bildpunkttakt (Bildpunkte) (kHz) (Hz) (MHz) NTSC – 15,734 – – 15,625 – SECAM – 15,625 – VESA 31,47 59,94 25,175 31,47 25,175 31,47 25,175 34,97 66,67 31,334 66,67 30,24 VESA 37,86 72,81 31,5...

  • Seite 154: Pc-Steuercodes Und Kabelverbindung

    8. Anhang PC-Steuercodes und Kabelverbindung PC-Steuerbefehle Funktion Code-Daten POWER ON POWER OFF INPUT SELECT COMPUTER INPUT SELECT DVI (ANALOG) INPUT SELECT DVI (DIGITAL) INPUT SELECT VIDEO INPUT SELECT S-VIDEO INPUT SELECT VIEWER PICTURE MUTE ON PICTURE MUTE OFF SOUND MUTE ON SOUND MUTE OFF ON SCREEN MUTE ON ON SCREEN MUTE OFF...

  • Seite 155: Pc-Steueranschluss (Din-8P)

    8. Anhang PC-Steueranschluss (DIN-8P) Zum TxD des PC’s Zur GND des PC’s Zum RxD des PC’s HINWEIS 1: Die Pins 2, 3, 5, 6 und 8 werden im Projektor verwendet. HINWEIS 2: Bei langen Kabelläufen ist es empfehlenswert, die Übertragungsrate innerhalb der Projektormenüs auf 9600 bps einzustellen.

  • Seite 156: Checkliste Für Die Fehlersuche

    8. Anhang º Checkliste für die Fehlersuche Bevor Sie Ihren Fachhändler oder einen Kundendienst kontaktieren, sollten Sie zunächst anhand der nachfolgenden Liste prüfen, ob eine Reparatur wirklich erforderlich ist. Beziehen Sie sich auch auf das Kapitel “Fehlersuche” in Ihrem Bedienungshandbuch. Die nachfolgende Checkliste erleichtert uns die Behebung Ihres Störung erheblich. * Drucken Sie die nachfolgenden Seiten aus.
  • Seite 157 Modellnummer des Fernbedienungsgerätes: Notebook / Tischgerät Natürliche Auflösung: Bildwiederholfrequenz: Video-Adapter: Sonstiges Projektor DVD-Player Videogerät Signalkabel Videorekorder, DVD-Player, Videokamera, Videospiel oder NEC-Norm oder Kabel von einem anderen Hersteller? Sonstiges Modellnummer: Länge: Zoll / m Hersteller: Verteilerverstärker Modellnummer: Modellnummer: Umschalter Modellnummer: Adapter Modellnummer: Ver.

Diese Anleitung auch für:

Wt610Wt615

Inhaltsverzeichnis
