Funktionsweise
Längenanschlag 10 auf gewünschte Abisolierlänge einstellen.
•
Kabelquerschnitt der entsprechenden Kabelführung 9 zuordnen
•
Kabel gegen Längenanschlag 10 einlegen.
•
Zange schließen. Dabei bewegen sich die Messer 5 bis 8 auf das abzuisolierende Kabel zu,
•
Die Isolation wird eingeschnitten und abgestrippt.
Zange öffnen und Kabel entnehmen.
•
Kabel einlegen
Messerwechsel
Innensechskantschraube lösen.
•
Zange schließen und Messer 5 bis 8 entnehmen (Messerblock immer komplett wechseln).
•
Neue Messer auf Arretierstifte der Messeraufnhme 1 bis 4 aufstecken (geschliffene Seite
•
innenliegend) und Zange in Ausgangsposition zurückführen.
Sicherung durch Innensechskantschraube vornehmen.
•
Innensechskant-
schraube
Wartung und Reparatur
Die Abisolierzange „Universal" muß vor Arbeitsbeginn in einem ordnungsgemäßen und sauberen
Zustand sein. Die Gelenke sind regelmäßig mit leichtem Maschinenöl zu ölen und vor
Verschmutzung zu schützen. Es ist darauf zu achten, dass alle Bolzen durch Sicherungsringe
gesichert sind und Verschraubungen festsitzen.
RENNSTEIG WERKZEUGE GmbH
An der Koppel 1, 98547 Viernau
Telefon: 036847 441-0, Telefax 036847 44114
Internet: http://www.rennsteig.com, e-mail:info@rennsteig.com

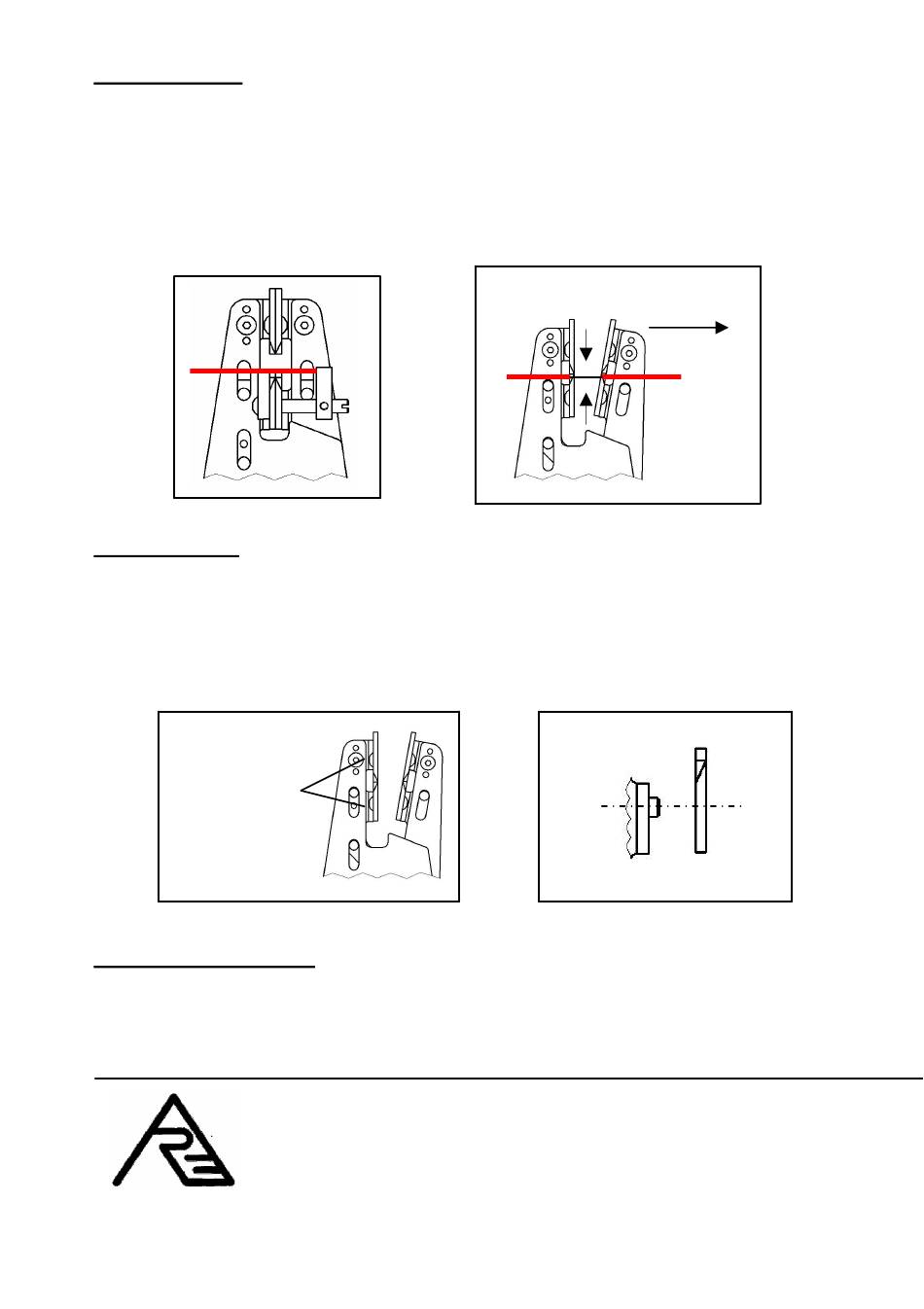

Messerzustellung
Schwenkbereich
Zange schließen
Messer
Messeraufnahme mit
Arretierstift
