AUSZÜGE AUS DEM IBP-PRÜFBERICHT P-BA 251/2007 DES FRAUNHOFER-INSTITUTES
FÜR BAUPHySIK NACH DIN 4109 / DIN EN 14366 MIT DER STÜTZSCHELLE
FRIAPHON Abwassersystem mit 2 x 45° Kellerbogen
ohne Beruhigungsstrecke, Messort: UG hinten
Messung nach DIN 4109
(Anforderungen in Mehrfamilienhäusern)
Messung nach DIN EN 14366
(Anforderungen in Mehrfamilienhäusern)
Es wird darauf hingewiesen, dass eine andere
flächenbezogene Masse der Installationswand,
eine andere Gestaltung der Deckendurchführung
(BSM), eine andere Montageart (Art und Ort der Rohr-
schellen) und eine abweichende Gestaltung des Abwas-
sersystems zu anderen Schallpegeln führen können.

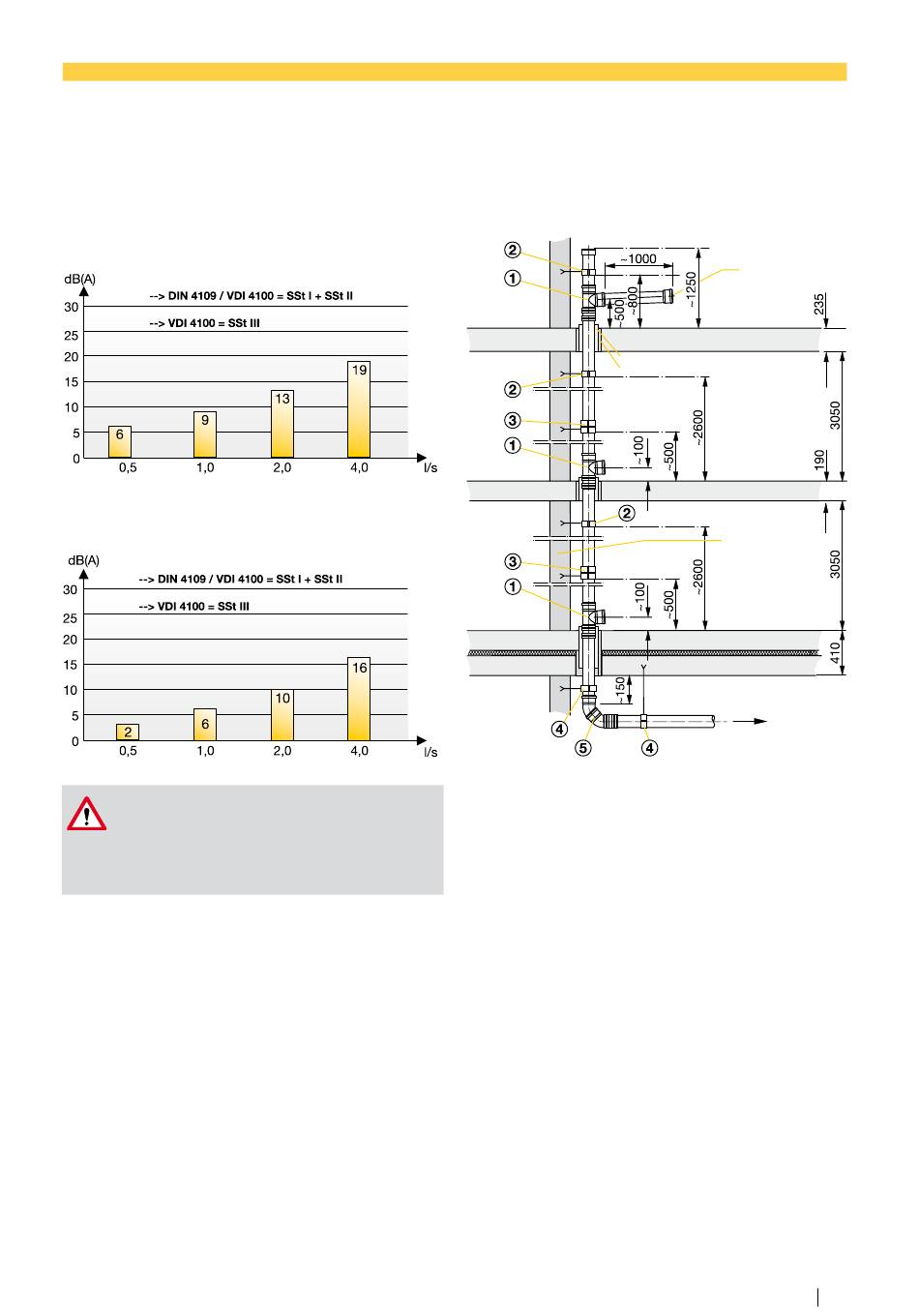

Versuchsaufbau für das FRIAPHON Abwassersystem
mit der FRIAPHOIN Stützschelle
Rohrummantelung
Betonverfüllung
EG hinten
UG hinten
KG
(1) Abzweig 100/100/88°
(2) Losschelle
(3) Stützschelle
(4) Festschelle
(5) Kellerbogen 2 x 45°
Schallschutz
[mm]
Wassereinleitung
EG vorne
Installationswand
²
220 kg/m
UG vorne
zum Auffangbehälter
25
