DIE FRIAPHON
®
KUNSTSTOFFSCHELLE PHONOKLIP
Die schalloptimierten Kunststoffschellen können als Stütz-/
Festpunktschelle und als Los-/Gleitschelle verwendet
werden.

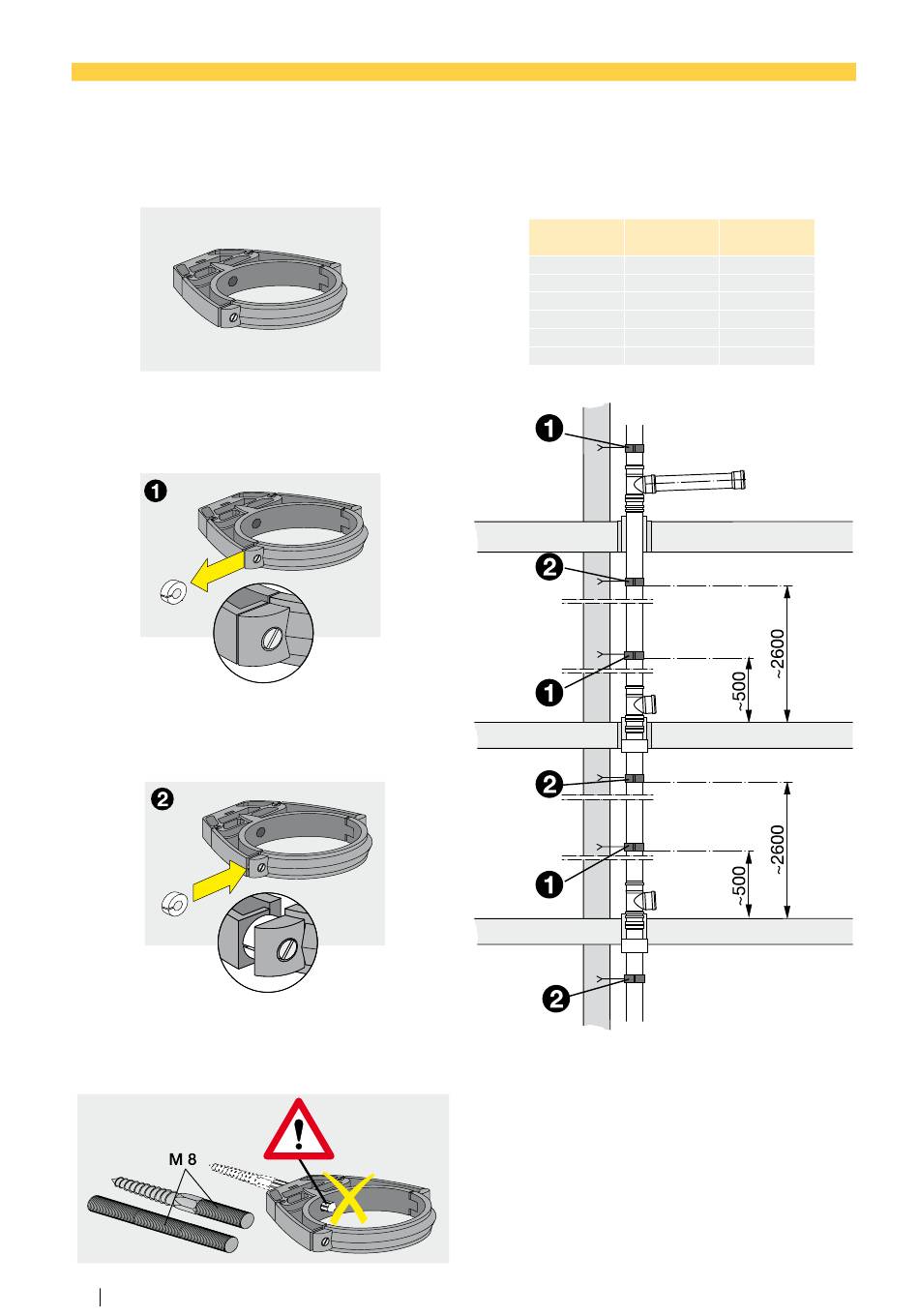

Beim Einsatz als Stütz-/Festpunktschelle wird der
Verschlussbügel der Schelle ohne den Abstandshalter
geschlossen (Hinweis 1)
Beim Einsatz als Los-/Gleitschelle wird der Verschluss-
bügel der Schelle mit dem Abstandshalter geschlossen
(Hinweis 2)
Die Schelle wird mit einer Stockschraube oder einem
Gewindestab (Gewindegröße M8/M10) am Baukörper
montiert.
12
®
SCHELLENABSTÄNDE
Maximaler Befestigungsabstand (BA)
Dimension
BA in m
d [mm]
waagrecht
52
78
90
110
135
160
BA in m
senkrecht
0,60
2,00
0,80
2,00
0,90
2,00
1,10
2,00
1,40
2,00
1,60
2,00
