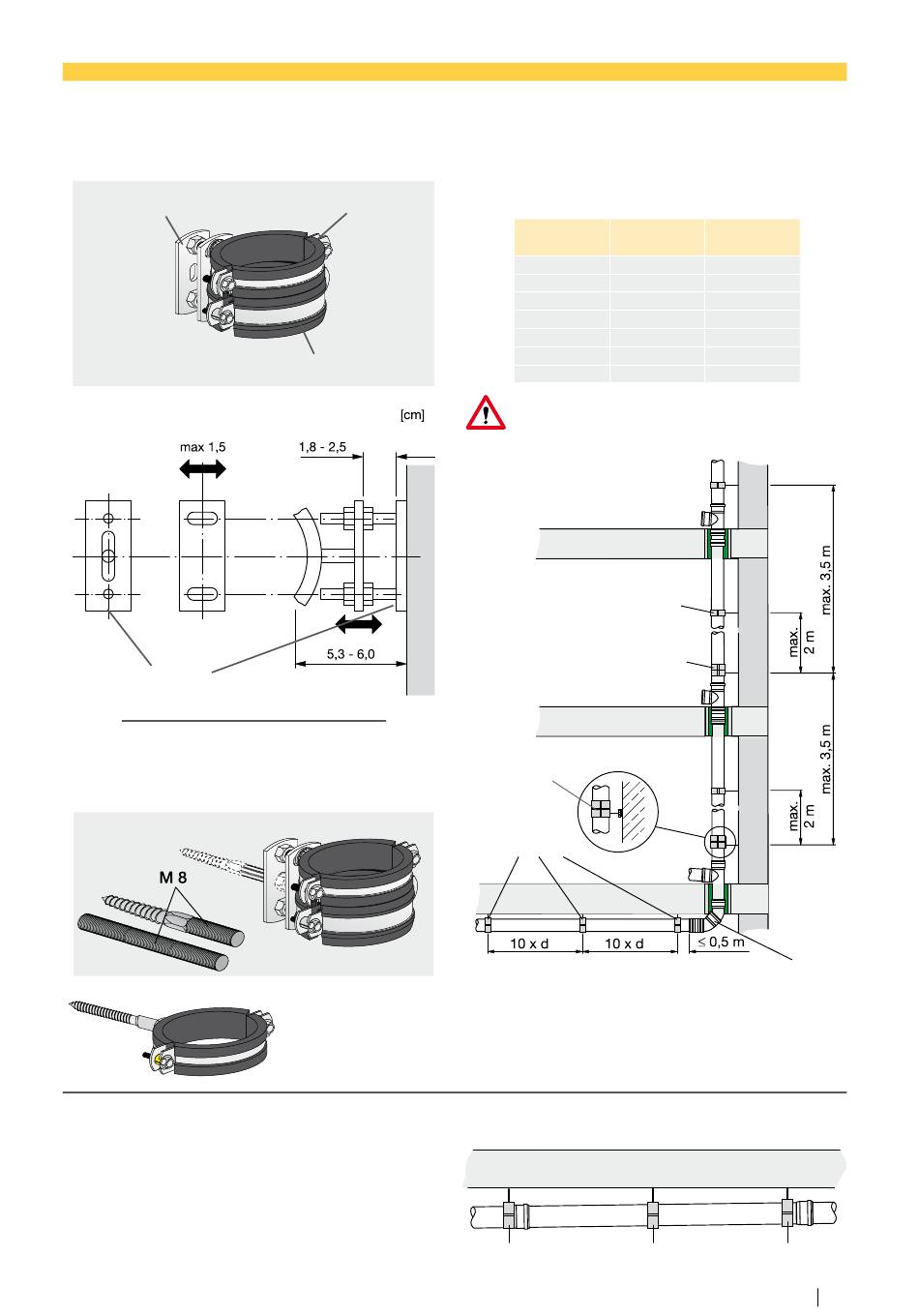

STÜTZSCHELLEN
Lieferumfang Stützschelle
Wandbefestigung
Rohrachsverschiebung
Grundplatte
Die Schelle wird mit einer Stockschraube oder einem
Gewindestab (Gewindegröße M8) am Baukörper
montiert.
VERLEGUNG DN 200
Bei der Verlegung DN 200 muss die Anordnung
der Los- und Festpunkte berücksichtigt werden.
SCHELLENABSTÄNDE
Maximaler Befestigungsabstand (BA)
Fixierschelle
Stützschelle
Wandabstand
Umlenkung bei
Fallstranghöhe < 10 m
handelsübliche
Losschelle
Dimension
BA in m
d [mm]
waagrecht
52
0,60
78
0,80
90
0,90
110
1,10
135
1,40
160
1,60
200
2,00
Als Befestigung der Rohre sind nur für Kunststoff-
leitungen geeignete Schellen zu verwenden!
Losschelle
Stützschelle
Stützschelle
Losschelle
Festpunkt
Lospunkt
Montagehinweise
BA in m
senkrecht
2,00
2,00
2,00
2,00
2,00
2,00
2,00
Beruhigungsstrecke kurz
Festpunkt
13
