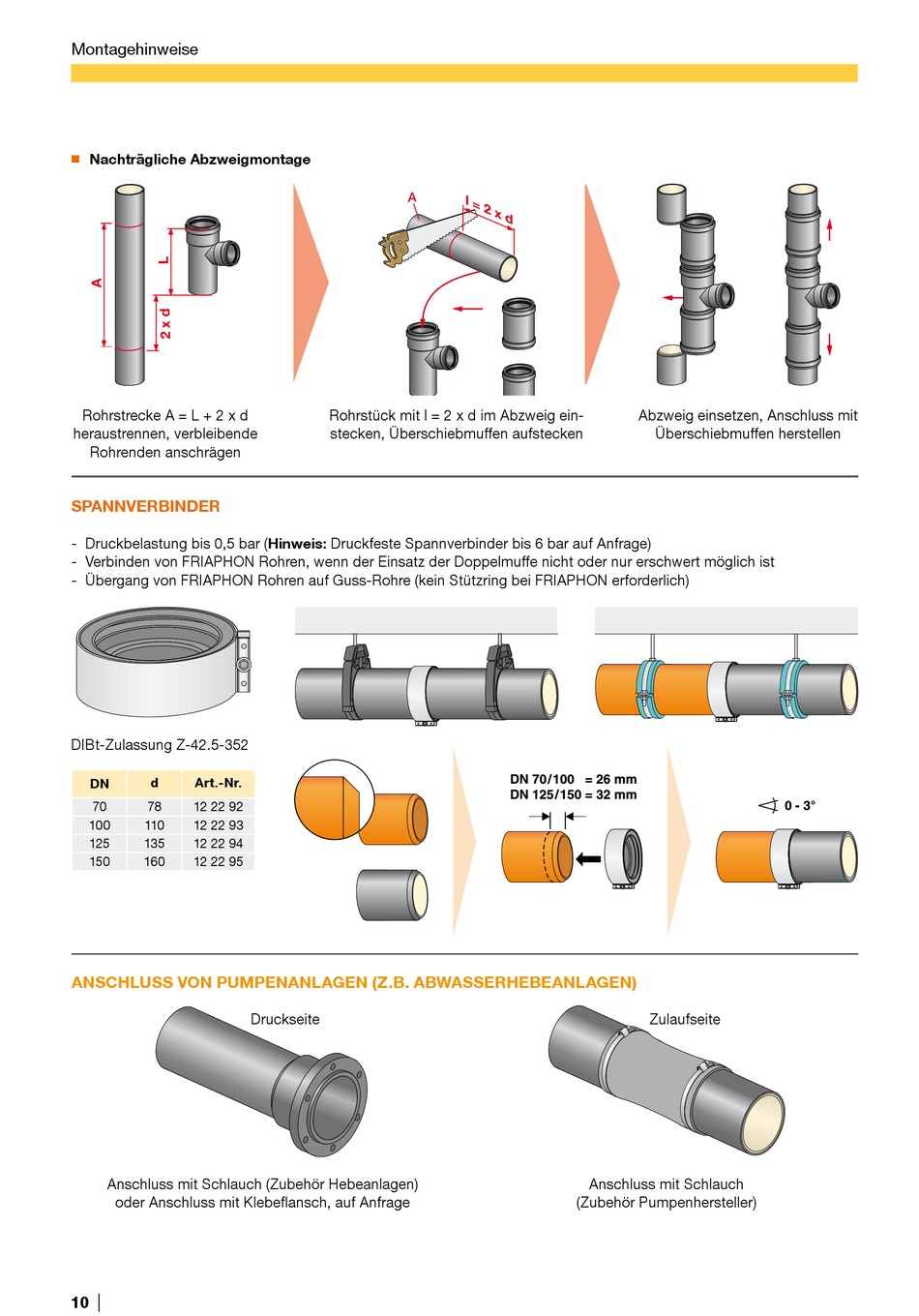

Montagehinweise
Nachträgliche Abzweigmontage
W
Rohrstrecke A = L + 2 x d
heraustrennen, verbleibende
Rohrenden anschrägen
SPANNVERBINDER
- Druckbelastung bis 0,5 bar (Hinweis: Druckfeste Spannverbinder bis 6 bar auf Anfrage)
- Verbinden von FRIAPHON Rohren, wenn der Einsatz der Doppelmuffe nicht oder nur erschwert möglich ist
- Übergang von FRIAPHON Rohren auf Guss-Rohre (kein Stützring bei FRIAPHON erforderlich)
DIBt-Zulassung Z-42.5-352
d
Art.-Nr.
DN
70
78
12 22 92
100
110
12 22 93
125
135
12 22 94
150
160
12 22 95
ANSCHLUSS VON PUMPENANLAGEN (Z.B. ABWASSERHEBEANLAGEN)
Anschluss mit Schlauch (Zubehör Hebeanlagen)
oder Anschluss mit Klebeflansch, auf Anfrage
10
A
Rohrstück mit l = 2 x d im Abzweig ein-
stecken, Überschiebmuffen aufstecken
Druckseite
l =
2 x
d
Abzweig einsetzen, Anschluss mit
Anschluss mit Schlauch
(Zubehör Pumpenhersteller)
Überschiebmuffen herstellen
Zulaufseite
