Einsatz Von 90° Formteile In Der Vorwand; Beispiel: Einsatz Des Formteiles Kreuzschachtabzweig; Einsatz Von Friaphon Abzweigen (15° Und Parallel) - GIRPI Friaphon Planung Und Montage

Montagehinweise

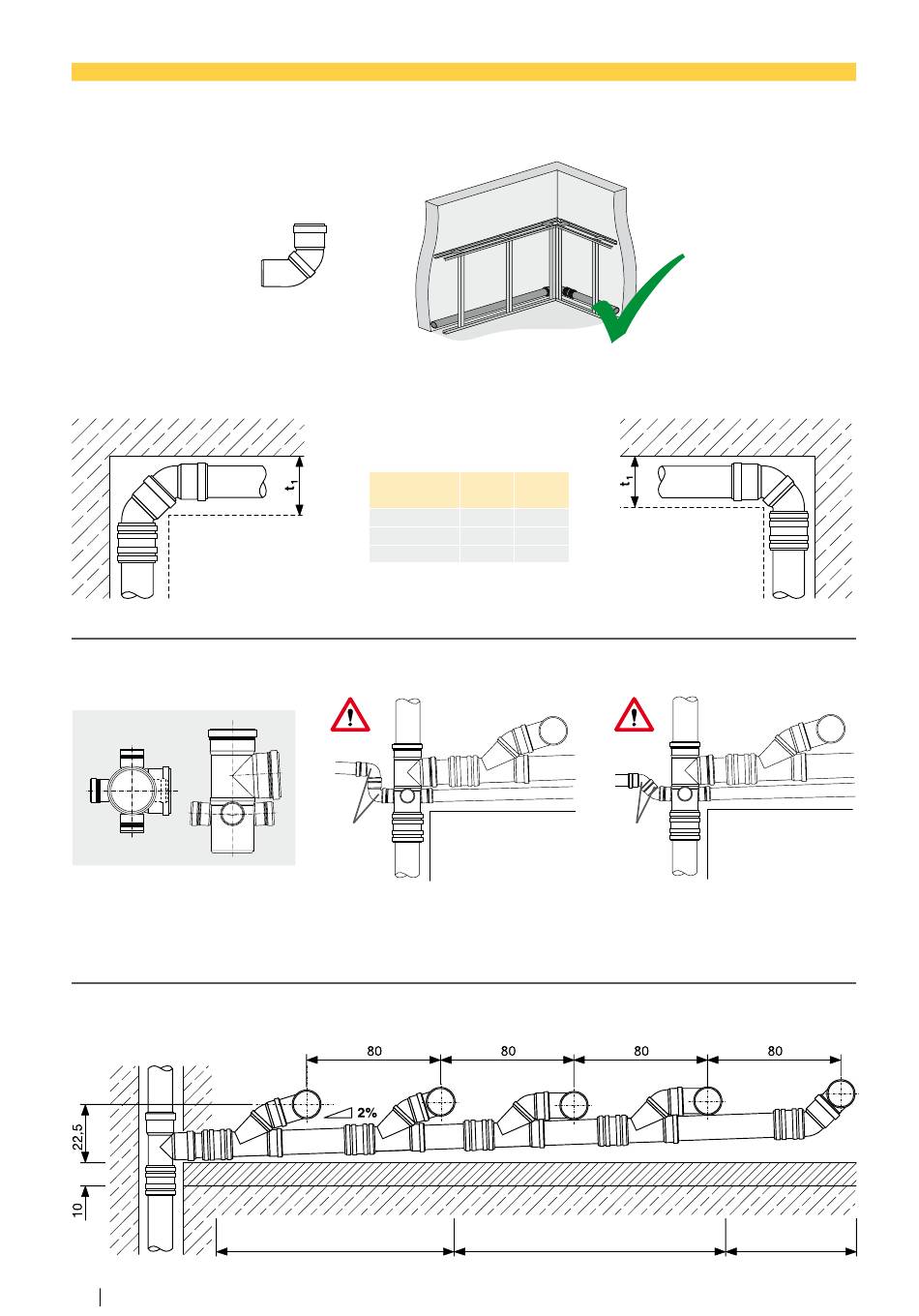

EINSATZ VON GEKLEBTEN FORMTEILEN IN DER VORWAND
DN 50 - DN 100
Verringerung der Vorwandtiefe bei Einsatz der geklebten Formteile
2 x 45° gesteckt
BEISPIEL: EINSATZ EINES SONDERFORMTEILES - KREUZSCHACHTABZWEIG -
Zur Vermeidung von Rückspülungen muss ein Versatz der Anschlussleitung DN 50 / d 52 auf der dem DN 100/d 110
Anschluss gegenüberliegenden Seite erfolgen.
EINSATZ VON FRIAPHON ABZWEIGEN (15° UND PARALLEL)
16
d
[mm]
52
78
A
110
z.B.
2 x 87°
FRIAPHON Abzweige
110/110/ 15°
Für die waagrechte Verlegung
Grundriss
A t B t
1 1
[mm] [mm]
89 79
123 111
160 145
FRIAPHON Parallelabzweige
110/ 110 Parallel
B
90° Formteil
(2 x 45° geklebt)
z.B.
2 x 45°
FRIAPHON Bogen
110/ 45°
