Inhaltszusammenfassung für Isidor Funny Foo

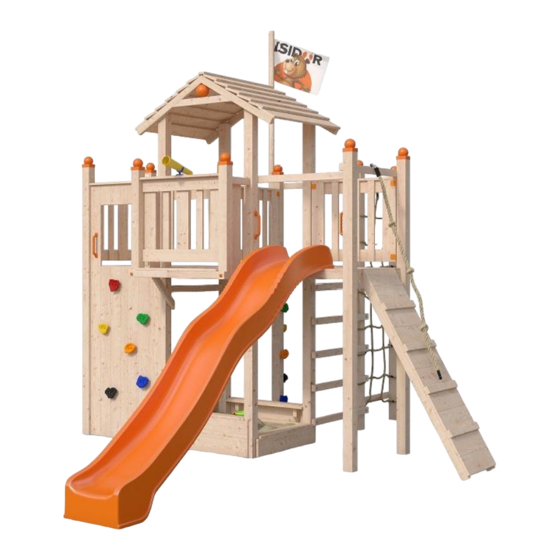

- Seite 1 Abbildung zeigt Sonderzubehör, das nicht im Lieferumfang enthalten ist! 22022018...
-
Seite 2: Hersteller
Kombinationsmöglichkeiten Modul 134 Modul A - einfacher Schaukelanbau oder Modul B - erweiterter Schaukelanbau oder *) gesonderte Aufbauanleitung Hersteller: Isidor GmbH & Co. KG Münstersche Straße 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor.eu... - Seite 3 Bauteile ID Code Anzahl Bauteile Maße in mm Brett 4024 Brett 4051 Brett 4022 Brett 4054 1500 Brett 4021 Brett 4023 1035 Brett 4050 Brett 4016 Brett 4037 Brett 4053 1500 Brett 4052 2222 Brett Brett 4043 Brett 4013 Brett 4015 1035 Brett (ausgeklinkt)
- Seite 4 Bauteile Grundgerüst...
- Seite 5 Bauteile Dach Podestbodenbretter...
- Seite 6 Bauteile Balkongeländer Kletterwand 4 x Brüstungsgeländer...
- Seite 7 Bauteile Fahnenmast Kletterrampe Sandkasten mit Sitzauflage...
- Seite 8 Befestigungsmittel V032 - 10,0 x 130 mm V043 - M 10 V131 - SW17 V049 - 10,5 x 2,5 x 30 mm V041 - 6,0 x 35 mm 22 x V004 - 5,0 x 80 mm V006 - 5,0 x 60 mm 128 x V105 - 5,0 x 50 mm V007 - 5,0 x 25 mm...
- Seite 9 Zubehör 1830 1833 1812 1024 1813...
- Seite 10 Sicherheitsabstände gemäß EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Zaun, Haus, Garage, ausladende Zweige, Wäscheleinen oder elektrische Leitungen sein. mit einfachem Schaukelanbau mit erweitertem Schaukelanbau...
- Seite 11 Fundamentpläne Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben Fundamentplan mit einfachem Schaukelanbau = 11 x Winkelanker = 4 x Schraubanker 2494...
-
Seite 12: Befestigung Der Podestbalken Am Pfosten
Befestigung der Podestbalken am Pfosten Anordnung der Winkel an Geländerriegeln 2 x V105 - 5,0 x 50 mm flächenbündig Oberkante 2 x V105 - 5,0 x 50 mm bündig anordnen 2 x V105 - 5,0 x 50 mm 2 x V106 - 5,0 x 35 mm Anordnung der Winkel an Podestriegeln 2 x V106 - 5,0 x 35 mm... - Seite 13 Aufbau Grundgestell (1) 2 x V105 - 5,0 x 50 mm 2 x V105 - 5,0 x 50 mm V101 V101 4 x V105 - 5,0 x 50 mm 4 x V105 - 5,0 x 50 mm 4 x V105 - 5,0 x 50 mm 4 x V105 - 5,0 x 50 mm 4 x V105 - 5,0 x 50 mm V102...
- Seite 14 Aufbau Grundgestell (2) 4 x V106 - 5,0 x 35 mm 2 x V019 - 6,0 x 100 mm 8 x V106 - 5,0 x 35 mm 4 x V106 - 5,0 x 35 mm 4 x V106 - 5,0 x 35 mm 8 x V106 - 5,0 x 35 mm 4 x V106 - 5,0 x 35 mm 4 x V106 - 5,0 x 35 mm...
- Seite 15 Aufbau Grundgestell (3) 4 x V105 - 5,0 x 50 mm 4 x V105 - 5,0 x 50 mm 4 x V105 - 5,0 x 50 mm 4 x V105 - 5,0 x 50 mm...
- Seite 16 Aufbau Grundgestell (4) 3 x V019 - 6,0 x 100 mm 3 x V019 - 6,0 x 100 mm 4 x V106 - 5,0 x 35 mm 4 x V106 - 5,0 x 35 mm 8 x V106 - 5,0 x 35 mm 2 x V019 - 6,0 x 100 mm...
-
Seite 17: Sprossenleiter Montieren
Sprossenleiter montieren 145 mm 10 x V019 - 6,0 x 100 mm... -
Seite 18: Verankerung Des Spielturmgestells
Verankerung des Spielturmgestells Grundkonstruktion auf die einbetonierten Pfostenträger stellen, waagerecht ausrichten und festschrauben Erst nach dem der Beton ausgehärtet ist, mit der Montage fortfahren. z.B. 11 x Pfostenanker Betonfundament oberhalb mit Erdreich abdecken Erdreich Beton... -
Seite 19: Podestbretter Montieren
Podestbretter montieren 24 x V010 - 4,0 x 50 mm 24x V010 - 4,0 x 50 mm 24 x V010 - 4,0 x 50 mm 24 x V010 - 4,0 x 50 mm... -
Seite 20: Balkonpodest Montieren
Balkonpodest montieren Detail - Podestverstrebung 2 x V019 - 6,0 x 100 mm V019 - 6,0 x 100 mm V004 - 5,0 x 80 mm 2 x V032 - 10,0 x 130 mm, mit V043 + V049 (Pfosten mit D=10 mm durchbohren) 2 x V032 - 10,0 x 130 mm, mit V043 + V049 (Pfosten mit D=10 mm durchbohren) 2 x V004 - 5,0 x 80 mm... - Seite 21 seitliches Balkongeländer montieren 4 x V105 - 5,0 x 50 mm 4 x V010 - 4,0 x 50 mm 2 x V106 - 5,0 x 35 mm 4 x V106 - 5,0 x 35 mm 2 x V010 - 4,0 x 50 mm 16 mm Rücksprung 16 mm Rücksprung V101...
-
Seite 22: Podestbretter Auf Dem Balkon Montieren
Podestbretter auf dem Balkon montieren 12 x V010 - 4,0 x 50 mm... -
Seite 23: Winkel Für Die Kletterwand Montieren
Winkel für die Kletterwand montieren 2 x V105 - 5,0 x 50 mm 2 x V105 - 5,0 x 50 mm V101 V101 2 x V105 - 5,0 x 50 mm 2 x V105 - 5,0 x 50 mm V101 V101 2 x V105 - 5,0 x 50 mm V101... -
Seite 24: Kletterwand Montieren
Kletterwand montieren 4 x V010 - 4,0 x 50 mm 4 x V106 - 5,0 x 35 mm 56 x V010 - 4,0 x 50 mm 180° 14 x V010 - 4,0 x 50 mm d= 10 mm durchbohren Muffe in Bohrloch 4 x V106 - 5,0 x 35 mm eindrücken 4 x V106 - 5,0 x 35 mm... -
Seite 25: Sandkastenbretter Mit Sitzauflage Montieren
Sandkastenbretter mit Sitzauflage montieren (1) 5 x V010 - 4,0 x 50 mm 5 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm 8 x V010 - 4,0 x 50 mm... - Seite 26 Sandkastenbretter mit Sitzauflage montieren (2) 5 x V010 - 4,0 x 50 mm 5 x V010 - 4,0 x 50 mm 5 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm...
-
Seite 27: Winkelanbau Und Montage Der Geländerbrüstung
Winkelanbau und Montage der Geländerbrüstung Alle Winkel V101 bündig am Pfosten anbringen. 8 x V105 - 5,0 x 50 mm 8 x V105 - 5,0 x 50 mm 8 x V105 - 5,0 x 50 mm 4 x V010 - 4,0 x 50 mm bündig 90°... -
Seite 28: Geländerbrüstungen Einbauen
Geländerbrüstungen einbauen 8 x V106 - 5,0 x 35 mm 8 x V106 - 5,0 x 35 mm 8 x V106 - 5,0 x 35 mm 8 x V106 - 5,0 x 35 mm 8 x V106 - 5,0 x 35 mm... -
Seite 29: Satteldach Zusammenbauen
Satteldach zusammenbauen 1 x V004 - 5,0 x 80 mm (1 x Bauteil 4029 mit d= 5 mm vorbohren) 2 x V004 - 5,0 x 80 mm (Bauteil 4026 mit d= 5 mm vorbohren) 14 x V010 - 4,0 x 50 mm 4 x V010 - 4,0 x 50 mm 14 x V010 - 4,0 x 50 mm ca. -
Seite 30: Dachkonstruktion Auf Den Hauptturm Aufsetzen
Dachkonstruktion auf den Hauptturm aufsetzen 2 x V004 - 5,0 x 80 mm (Dachsparren mit d= 5 mm vorbohren) 1812 1. Halbkugel in den Zwischenraum setzen und von innen festschrauben 2. Halbkugel aufsetzen und festklicken je 3 x V100 - 2,5 x 16 mm 2 x V004 - 5,0 x 80 mm (Dachsparren mit d= 5 mm vorbohren) 1 x auf jeder Giebelseite... -
Seite 31: Kletterrampe Aufbauen Und Montieren
Kletterrampe aufbauen und montieren Knotenseil montieren 4 x V010 - 4,0 x 50 mm 1 x V006 - 5,0 x 60 mm oberstes Brett erst nach erfolgter Befestigung der Rampe am Spielturm anschrauben 20 x V010 - 4,0 x 50 mm 2 x V006 - 5,0 x 60 mm erst Kletterrampe am Spielturm anschrauben, dann... -
Seite 32: Kletternetz Montieren
Kletternetz montieren mit dem zu verbindenden Seilende eine Schlaufe bilden, Schlaufe durch die Metallöse schieben, dabei den Steg öffnen, Steg in die Schlaufe klappen (d.h. Öse schließen) Seile in die entgegengesetzte Richtung festziehen 2 x V006 - 5,0 x 60 mm Schlaufe durch die Öffnung führen... -
Seite 33: Rutsche Und Zubehör Montieren
Rutsche und Zubehör montieren 2 x V100 - 2,5 x 16 mm 2 x V100 - 2,5 x 16 mm 6 x V100 - 2,5 x 16 mm 6 x V100 - 2,5 x 16 mm 4 x V041 - 6,0 x 35 mm 1830 2 x V007 - 5,0 x 25 mm zur Fixierung mit Sand anhäufen! -
Seite 34: Zubehör Montieren
Zubehör montieren 2 x V100 - 2,5 x 16 mm 1830 12 x V090 - 6,0 x 50 mm... -
Seite 35: Fahnenmast Und Fahne Montieren
Fahnenmast und Fahne montieren (1) 1 x V006 - 5,0 x 60 mm - Befestigungsöse oben festschrauben 1833 - Fahne mit Schnurr um die Schraube legen - untere Befestigungsöse mit der Schraube in die Schlaufe legen, nach unten etwas straff ziehen und festschrauben Den L-Beschlag V086 wechselseitig, mittig in den Pfosten einschrauben (Schraublöcher vorbohren). - Seite 36 Fahnenmast und Fahne montieren (2) 2 x V106 - 5,0 x 35 mm 2 x V106 - 5,0 x 35 mm 2 x V106 - 5,0 x 35 mm...
- Seite 37 Schaukelanbauten* montieren *) optional Anbaumöglichkeiten: Den Aufbau des jeweiligen Schaukelanbaus entnehmen Sie bitte der gesonderten Aufbauanleitung. 1 x V111 - 10,0 x 190 mm, mit V049, V043 und V131 Schraubanker in den Boden eindrehen und an dem Schaukelgestell festschrauben!
