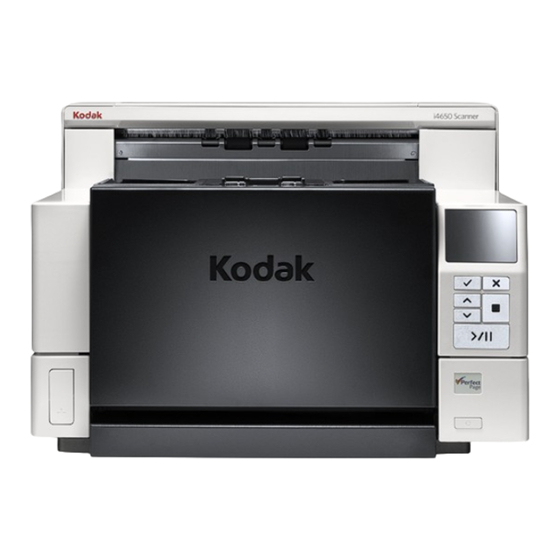

Kodak i4x50 Serie Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Kodak Anleitungen
  4. Scanner
  5. i4x50 Serie
  6. Benutzerhandbuch
Kodak i4x50 Serie Benutzerhandbuch

Kodak i4x50 Serie Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Scanner der i4x50 Serie
Benutzerhandbuch
A-61837_de
5K5887

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kodak i4x50 Serie

Inhaltszusammenfassung für Kodak i4x50 Serie

  • Seite 1 Scanner der i4x50 Serie Benutzerhandbuch A-61837_de 5K5887...
  • Seite 2 Drittanbieterlizenzen This software is based in part on the work of the Independent JPEG Group Copyright (C)2009-2013 D. R. Commander. All Rights Reserved. Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.

  • Seite 3: Sicherheit

    Sprays zum Reinigen. Diese verteilen nur den Staub und die Schmutzpartikel im Scanner, was zu Funktionsstörungen des Geräts führen kann. • Sicherheitsdatenblätter (Material Safety Data Sheets, MSDS) für Chemikalien finden Sie auf der Kodak Alaris Website unter: www.kodakalaris.com/go/msds. Für den Zugriff auf die Sicherheitsdatenblätter benötigen Sie die Katalognummer des jeweiligen Produkts.

  • Seite 4: Umweltinformationen

    • Für die Entsorgung von Verbrauchsmaterialien, die im Zuge der Wartung oder bei Reparaturen ausgewechselt werden, liegen Richtlinien vor. Halten Sie sich an die lokalen Vorschriften oder wenden Sie sich an Ihre lokale Vertretung der Kodak Alaris Inc., wenn Sie weitere Informationen benötigen.
  • Seite 5 Korea: Da dieses Gerät die EMC-Zertifizierung für die Verwendung in Haushalten erhalten hat, darf es an jedem beliebigen Ort eingesetzt werden, auch in Wohngebieten. Japan: Dies ist ein Produkt der Klasse B gemäß dem Standard des Voluntary Control Council for Interference by Information Technology Equipment (VCCI).
  • Seite 6 ÜBERBLICK INSTALLATION SCANNEN BEDRUCKEN VON DOKUMENTEN WARTUNG FEHLERBEHEBUNG ANHÄNGE...

  • Seite 7: Überblick

    Im Lieferumfang enthalten ................. 1-2 Scannerkomponenten ................1-3 Dieses Benutzerhandbuch enthält Informationen und Anweisungen zur Verwendung und Wartung der Kodak i4250, i4650 und i4850 Scanner. Die Angaben in diesem Handbuch gelten für alle Modelle, sofern nicht anders angegeben. Kodak i4250 Scanner – Desktop-...

  • Seite 8: Lieferumfang

    Einzug von ultraleichtem Papier entwickelt wurden. Kodak A3-Flachbett: Das Kodak A3-Flachbett ist ein Zubehörteil, mit dem Sie Dokumente aus Sondermaterial bis zu einer Größe von A3 mit dem Kodak i4250, i4650 oder i4850 Scanner scannen können. Kodak Legal-Flachbett: Das Kodak Legal-Flachbett ist ein Zubehörteil zum Scannen von Dokumenten von ungewöhnlicher Beschaffenheit mit einer Größe...

  • Seite 9: Frontansicht

    Scannerkomponenten Frontansicht Druckerabdeckung: Heben Sie diese Abdeckung an, um an den Freigabeknopf für das Einzugsmodul und an den optionalen Enhanced Printer zu gelangen, um Druckerpositionen zu ändern und Wartungsarbeiten vorzunehmen. Die Seriennummer und K-Nummer des Scanners befinden sich ebenfalls in diesem Bereich. Scannerabdeckung: Ermöglicht den Zugang zu den inneren Komponenten.
  • Seite 10 Bedienfeld: Ermöglicht das Anzeigen von Scannerstatusinformationen und Verwenden von Funktionen zur Dokumentenverarbeitung; mit den Tasten auf dem Bedienfeld können Sie Scannervorgänge durchführen. Eine Beschreibung der einzelnen Tasten finden Sie im Abschnitt „Verwenden des Bedienfelds“ in Kapitel 3. Abstandstaste: Drücken Sie diese Taste nach innen, um den Abstand zwischen dem Einzugsmodul und der Trennrolle für Dokumente besonderen Formats anzupassen.

  • Seite 11: Ansicht Der Druckereinheit

    Ansicht der Druckereinheit Druckerkabel: Dieses Kabel wird direkt an den Druckerhalter angeschlossen, um die Verbindung mit dem Enhanced Printer herzustellen. Halter/Patrone des Enhanced Printer: Ermöglicht das Drucken auf die Vorderseite von Dokumenten. Dies ist nur vorhanden , wenn das Enhanced Printer Accessory installiert ist.

  • Seite 12: Innenansicht

    Innenansicht Wenn Sie den Entriegelungshebel der Scannerabdeckung nach vorn ziehen, sind im Inneren folgende Komponenten zu sehen. Trennrolle: Ermöglicht den einwandfreien Einzug von Dokumenten verschiedener Größe, Stärke und Beschaffenheit. Schwarz-/Weiß-Hintergrund: Über Ihre Scansoftware kann dieser Hintergrund in Schwarz oder Weiß geändert werden. Bei normalen Scanbedingungen wird in der Regel der schwarze Hintergrund verwendet.

  • Seite 13: Rückansicht

    Rückansicht Hintere Dokumentenausgabe: Ermöglicht die Ausgabe von Spezialdokumenten über die Rückseite des Scanners. Schalter für die hintere Dokumentenausgabe: Drücken Sie diesen Schalter, um die Option für die gerade Papierführung durch den Scanner zu aktivieren, die die Ausgabe von Spezialdokumenten über die Rückseite ermöglicht.

  • Seite 14: Inhaltsverzeichnis

    Schließen Sie das USB-Kabel erst nach der Installation der Treibersoftware für Treibersoftware an. Windows-Betriebssysteme 1. Legen Sie die Installations-Disk für die Kodak i4250, i4650 und i4850 Scanner in das Disklaufwerk ein. Das Installationsprogramm wird automatisch gestartet. HINWEIS: Wenn die Disk nicht automatisch startet, klicken Sie auf das Symbol „Arbeitsplatz“...

  • Seite 15: Anbringen Des Ausgabefachs

    Anbringen des Wenn Sie den Scanner auspacken, ist das Ausgabefach separat verpackt. Ausgabefachs • Suchen Sie die Aufnahmen für das Ausgabefach am Scanner und setzen Sie das Ausgabefach in die Aufnahmen ein. Anschließen des Nachdem die Treiber installiert wurden, schließen Sie das Netzkabel und das Netzkabels und des USB-Kabel an den Scanner an.

  • Seite 16: Einschalten Des Scanners

    6. Verstauen Sie das USB-Kabel im Kabelkanal auf der Rückseite des Scanners. Einschalten des • Drücken Sie die Ein-/Aus-Taste. Scanners Wenn Sie den Scanner einschalten, öffnet sich das Einzugsfach, sofern es noch nicht offen ist, und die grüne Kontrollleuchte an der Start/Pause-Taste blinkt, während der Scanner eine Reihe von Selbsttests durchläuft.

  • Seite 17: Standalone-Modus

    Für die Einschaltsequenz benötigt der Scanner weniger als 20 Sekunden. Dann ist er betriebsbereit. Wenn der Installationsvorgang abgeschlossen und das Gerät betriebsbereit ist, leuchtet die grüne LED auf der Start/Pause-Taste dauerhaft und der Bildschirm „Ready“ (Bereit) wird angezeigt. Standalone-Modus Die i4x50 Scanner können im Standalone-Modus verwendet und ohne Verbindung mit einem Host-PC eingeschaltet werden.

  • Seite 18: Betriebsmodus

    Ein-/Aus-Taste • Tippen Sie auf eine „Ruhezustand“ beliebige Taste des Ohne zu „Bereit“ Bedienfelds • Legen Sie Papier in das Einzugsfach ein • Empfangen eines Host-Befehls * Wenden Sie sich an den Kodak Alaris-Kundendienst für personalisierte Optionen. A-61837_de Juli 2016...

  • Seite 19: Scanner Betriebsbereit Machen

    Informationen hierzu finden Sie unter „Einstellen des Ausgabefachs“. 3. Wählen Sie Ihre Scananwendung aus. Im Lieferumfang des Scanners sind die Smart Touch-Funktionalität und die Kodak Capture Pro LE Software enthalten. Weitere Informationen erhalten Sie in Abschnitt 3. A-61837_de Juli 2016...

  • Seite 20: Einstellen Des Einzugsfachs

    Einstellen des Sie können die Seitenführungen und die Höhe des Einzugsfachs an Ihre Einzugsfachs Scananforderungen anpassen. Wenn der Scanner nicht verwendet wird, kann das Einzugsfach eingeklappt werden. HINWEIS: Hierzu muss es sich in der untersten Position befinden. • Anpassen der Seitenführungen: Die Seitenführungen können für den rechtsbündigen, linksbündigen oder zentrierten Einzug angepasst werden.
  • Seite 21 • Einstellen der Höhe des Einzugsfachs: Das Einzugsfach kann für Stapel mit 25, 100, 250 oder 500 Blatt 80 g/m -Papier eingestellt werden. Die Einstellungen für das Einzugsfach werden in der Regel in der Scananwendung (d. h. der TWAIN-Datenquelle oder dem ISIS-Treiber) vorgenommen. Die Einstellungen für das Einzugsfach können über das Bedienfeld überschrieben werden.

  • Seite 22: Einsetzen Der Dokumentenverlängerung

    Dokumentenverlängerung am Einzugsfach oder Ausgabefach ein und senken Sie die Verlängerung ab. Einstellen des Die Kodak i4250, i4650 und i4850 Scanner sind mit einer verbesserten Ausgabefachs für die Stapelfunktion ausgestattet, die es den meisten Benutzern ermöglicht, Dokumente ohne Unterstützung durch die Seitenführungen des Ausgabefachs und den Ausrichtung der Dokumentenstopper zu scannen.
  • Seite 23 Drücken Sie vorsichtig gegen die Höhenanpassungsklappe, wenn Sie das Ausgabefach wieder auf die Druckerabdeckung absenken möchten. • Einstellen der Seitenführungen: Klappen Sie die Seitenführungen auf und stellen Sie ihre Position entsprechend der Position der Seitenführungen des Einzugsfachs ein. Die Seitenführungen können auch flach auf das Ausgabefach umgeklappt werden.

  • Seite 24: Einstellen Des Ausgabefachs Für Die Ausrichtung Der Vorderkante Und Normale Dokumentenverarbeitung

    Einstellen des Mit dem Kodak Ausgabefach für die Ausrichtung der Vorderkante können Sie Ausgabefachs für die die Kanten Ihres Dokuments nach dem Scanvorgang am Dokumentstopper des Ausgabefachs auszurichten. Weitere Informationen zur Verwendung dieses Ausrichtung der Ausgabefachs finden Sie in den im Lieferumfang enthaltenen Anweisungen.

  • Seite 25: Dokumente Zum Scannen Vorbereiten

    Sie die hintere Dokumentenausgabe. Schutzhüllen müssen manuell (einzeln) zugeführt werden, mit der geschlossenen Kante voraus. Dabei muss die Abstandstaste gedrückt werden. HINWEIS: Das optionale Kodak A3-Flachbett-Zubehör oder Kodak Legal- Flachbettzubehör kann außerdem zum Scannen von dünnen Dokumenten verwendet werden.

  • Seite 26: Dokumente Scannen

    7. Geben Sie einen Dateinamen (z. B. Mein erster Scan.pdf) ein, und wählen Sie einen Speicherort für die Datei (z. B. auf dem Desktop) aus. Klicken Sie dann auf Speichern. Nachdem Sie auf Speichern geklickt haben, wird das Dokument angezeigt. HINWEIS: Smart Touch kann für Ihre Scan- Anforderungen konfiguriert werden.

  • Seite 27: Verwenden Des Bedienfelds

    Verwenden des Über das Bedienfeld-Display können eine Reihe von Optionen aufgerufen werden. Wenn sich neben einer Option ein Pfeil befindet, können Sie diese Bedienfelds auswählen, indem Sie die -Taste auf dem Bedienfeld drücken, und einen anderen Bildschirm aufrufen, über den Sie weitere Optionen auswählen können. Weitere Informationen und Erläuterungen zur Verwendung dieser Optionen finden Sie in den folgenden Abschnitten.

  • Seite 28: Bildschirm „Ready" (Bereit)

    Bildschirm „Ready“ Bei eingeschaltetem Scanner wird der Bildschirm „Ready“ (Bereit) angezeigt. (Bereit) Statusbereich Der Statusbereich zeigt die folgenden Symbole an: Zeigt an, dass die Option „Anwendung ignorieren“ Zahnradsymbol* aktiviert ist. Zeigt an, dass sich Dokumente im Einzugsfach Papieranzeige* befinden und der Scanner den Scanvorgang für diese Dokumente ausführt.
  • Seite 29 Über den Bildschirm „Ready“ (Bereit) können Sie auf die folgenden Optionen zugreifen: • Papierführung leeren • Hebeeinrichtung senken • Benutzerzähler zurücksetzen • Benutzerzähler anzeigen • Smart Touch • Bediener-Protokoll • Informationen • Diagnose • Einstellungen HINWEIS: Über die Auf/Ab-Pfeilschaltflächen am Bedienfeld können Sie alle Optionen anzeigen.

  • Seite 30: Smart Touch

    Smart Touch Smart Touch umfasst eine Vielzahl an Scannfunktionen zum einfacheren Betrieb Ihres Scanners. Wenn Sie Smart Touch im Ready-Menü auswählen, werden die Smart Touch- Verknüpfungen auf dem Display angezeigt. Wählen Sie eine dieser Verknüpfungen, um den Scanvorgang mit dieser Funktion zu starten. Anzeigen des Bediener- Das Bediener-Protokoll enthält Informationen zu Fehlercodes, z.

  • Seite 31: Anzeigen Von Scannerinformationen

    Anzeigen von Im Bildschirm „Informationen“ finden Sie Daten zu Ihrem Scanner, z. B. Scannerinformationen Firmware-Versionsnummer, Seriennummer des Scanners, Gesamtzahl der gescannten Seiten usw. Diagnose Die Diagnosefunktion enthält folgende Optionen: • Drucktest • Nur zählen • Nur zählen – Mehrfacheinzug • Patch-Test •...

  • Seite 32: Bedrucken Von Dokumenten

    1. Wählen Sie Drucktest. Der Bildschirm „Drucktest“ wird angezeigt. 2. Legen Sie ein leeres Blatt Papier in das Einzugsfach. 3. Drücken Sie die Taste Start/Pause. Am Dokument im Ausgabefach können Sie die Ergebnisse des Drucktests ablesen. 4. Nehmen Sie das Dokument aus dem Ausgabefach heraus, und untersuchen Sie das Aussehen des Testmusters.
  • Seite 33 Nur zählen Sie können die Anzahl der in den Scanner eingezogenen Dokumente zählen, ohne die Dokumente scannen zu müssen. HINWEIS: Sie können Seiten auch zählen, ohne dass der Scanner an einen Host-PC angeschlossen ist. 1. Wählen Sie Nur zählen. Der Bildschirm „Zähltest“ wird angezeigt. 2.
  • Seite 34 Nur zählen – Mehrfacheinzug Über die Option „Count only - Multifeed“ (Nur zählen – Mehrfacheinzug) können Sie Dokumente ohne Scannen zählen. Wenn jedoch ein Mehrfacheinzug erkannt wird, hält der Scanner an. 1. Wählen Sie Nur zählen – Mehrfacheinzug. Der Bildschirm „Zähltest“ wird angezeigt. 2.
  • Seite 35 Ausführen eines Patch-Tests Mithilfe der Patch-Test-Option können Sie überprüfen, ob Patches erkannt werden. 1. Wählen Sie auf dem Bildschirm „Diagnose“ Patch-Test aus. Der Bildschirm „Patch-Test“ wird angezeigt. 2. Legen Sie Dokumente mit Patches in das Einzugsfach und drücken Sie die Taste Start/Pause.
  • Seite 36 3. Drücken Sie die Taste Start/Pause. Die Ergebnisse der Kalibrierung werden angezeigt. Anpassungen Diese Option ist nur zu Service-Zwecken verfügbar. Verwenden Sie diese Option nur, wenn Sie von qualifizierten Kundendienstmitarbeitern von Kodak Alaris dazu aufgefordert werden. 3-18 A-61837_de Juli 2016...

  • Seite 37: Benutzerzähler

    Bildschirm Er enthält Scanner-Einstellungen, die nur gelegentlich geändert werden müssen. „Einstellungen“ • Benutzerzähler: Falls diese Option auf Ein gesetzt wurde, zählt der Zähler fortlaufend die eingelegten Dokumente, bis Sie ihn zurücksetzen. • Automatisches Anheben: Falls diese Option auf Ein gesetzt ist, wird ein leeres Einzugsfach nach dem Einlegen von Papier automatisch angehoben.

  • Seite 38: Automatische Hebeeinrichtung

    Automatische Wenn diese Option auf Ein setzen, wird ein leeres Einzugsfach nach dem Hebeeinrichtung Einlegen von Papier automatisch in die Zuführungsposition angehoben. 1. Wählen Sie im Bildschirm „Einstellungen“ Automatische Hebeeinrichtung aus. 2. Wählen Sie Aus oder Ein aus. 3. Drücken Sie die Taste Select (Auswählen), dann Go Back (Zurück) (X), um zum Bildschirm „Settings“...

  • Seite 39: Anwendung Ignorieren

    90 festlegt ist, können Sie das Drehen nach dem Scannen auf Automatisch – Standard 180 ändern. Auswahl der Sprache Das Display des Kodak i4x50 Scanners unterstützt mehrere Sprachen. Wählen Sie aus, in welcher Sprache Informationen auf dem Bedienfeld angezeigt werden sollen.
  • Seite 40 • 250 Blatt • 500 Blatt HINWEIS: Eine Beschreibung zur oben genannten Auswahl erhalten Sie im Scanner-Einrichtungshandbuch für Kodak i4x50 Scanner für ISIS und TWAIN. 4. Drücken Sie die Taste Select (Auswählen), dann Go Back (Zurück) (X), um zum Bildschirm „Application Overrides“ (Anwendungen ignorieren) zurückzukehren.
  • Seite 41 • Automatisch – Standard 270 • 90, 180, 270 Grad HINWEIS: Eine Beschreibung zur oben genannten Auswahl erhalten Sie im Scanner-Einrichtungshandbuch für Kodak i4x50 Scanner für ISIS und TWAIN. 4. Drücken Sie die Taste Select (Auswählen), dann Go Back (Zurück) (X), um zum Bildschirm „Application Overrides“...

  • Seite 42: Festlegen Der Fehleinzugserkennung

    Festlegen der Die Option stellt eine Kombination aus mehreren Mehrfacheinzugsfunktionen Fehleinzugserkennung des Scanners bereit, wie Empfindlichkeit bei Doppeleinzugskontrolle und intelligenter Dokumentenschutz, der den Grad der Empfindlichkeit festlegt, wie stark der Scanner falsch in den Scanner gelegte Dokumente erkennt. 1. Wählen Sie auf dem Bildschirm „Settings“ (Einstellungen) Application Overrides (Anwendung ignorieren) aus, um auf die Einstellungen zur Fehleinzugserkennung zuzugreifen.

  • Seite 43: Festlegen Der Scannergeschwindigkeit

    Festlegen der In den Geschwindigkeitsoptionen finden Sie verschiedene Optionen, mit Scannergeschwindigkeit denen Sie steuern können, wie schnell die Seiten gescannt werden. 1. Wählen Sie auf dem Bildschirm „Settings“ (Einstellungen) Application Overrides (Anwendung ignorieren) aus, um auf die Geschwindigkeitseinstellungen zuzugreifen. 2. Wählen Sie auf dem Bildschirm „Application Overrides“ (Anwendung ignorieren) die Option Speed (Geschwindigkeit) aus.

  • Seite 44: Verifizieren Eines Mehrfacheinzugsdokuments

    • Größer als 300 dpi: Ermöglicht Ihnen die Auswahl von einer der folgenden Optionen: - Höchste Qualität – der Scanner wird bei niedriger Geschwindigkeit betrieben, es werden jedoch Bilder in höchster Qualität produziert. - Höchste Geschwindigkeit – der Scanner wird bei höherer Geschwindigkeit betrieben, es werden jedoch Bilder in guter Qualität produziert.
  • Seite 45 • Das Bild wird zur bequemen Anzeige auf Ihrem PC angezeigt. • Wenn Sie Bilder im vorliegenden Zustand annehmen möchten, wählen Sie Annehmen aus und der Scanner fährt mit dem Scannen fort. • Wenn Sie das Dokument erneut scannen möchten, wählen Sie Erneut scannen aus und legen Sie das Dokument wieder in das Einzugsfach.
  • Seite 46 Scannen. Sie können schnell und einfach in Dateien scannen, durchsuchbare PDFs erstellen oder die gescannten Informationen an einem für andere zugänglichen Speicherort ablegen, z. B. Microsoft SharePoint. Die Kodak Capture Pro Software kann auch mit den Kodak Scannern der i4x50 Serie verwendet werden. Weitere Informationen finden Sie unter www.kodakalaris.com/go/capturepro.

  • Seite 47: Installation

    Ändern der Druckposition ................4-8 Einsetzen/Auswechseln der Ablegestreifen ..........4-9 Problemlösung ..................4-10 In diesem Kapitel wird die Verwendung des optionalen Kodak Enhanced Printer Accessory erörtert. Um die Druckoption verwenden zu können, müssen Sie das Enhanced Printer Accessory gekauft und installiert haben. Anweisungen zur Installation sind im Lieferumfang des Enhanced Printer Accessory enthalten.

  • Seite 48: Technische Daten Des Druckers

    Technische Daten Weitere Informationen zu den folgenden technischen Daten finden Sie im Handbuch zur Scan-Einrichtung für die TWAIN-Datenquelle oder den ISIS- des Druckers Treiber. Merkmal Beschreibung Maximale Zeilenanzahl Maximale Zeichenanzahl 40 (einschließlich Leerzeichen) Druckpositionen (horizontal) 8/Vorderseite/manuell einstellbar Druckpositionen (vertikal) Werden in der Scananwendung festgelegt Druckausrichtung 0, 90, 180, 270 Grad Schriftgröße...

  • Seite 49: Einsetzen/Auswechseln Der Tintenpatrone

    Einsetzen/ Vor der Verwendung des Druckers müssen Sie die Tintenpatrone einsetzen. Informationen zur Bestellung finden Sie in Kapitel 5 unter Auswechseln der „Verbrauchsmaterialien und Zubehör“. Tintenpatrone Nach dem ersten Einsetzen müssen Sie die Tintenpatrone in folgenden Fällen auswechseln: • Die gedruckten Zeichen wirken hell oder ungleichmäßig. •...
  • Seite 50 3. Drücken Sie beim erstmaligen Einsetzen der Tintenpatrone den Stecker des Druckerkabels fest in den Druckerhalter. HINWEIS: Wenn Sie später eine Tintenpatrone auswechseln, ist das Druckerkabel bereits installiert und Sie müssen einfach nur den Druckerhalter aus seiner Position entfernen und die leere Tintenpatrone herausnehmen.

  • Seite 51: Ausführen Eines Drucktests

    1. Legen Sie ein leeres Blatt Papier in das Einzugsfach. 2. Stellen Sie sicher, dass die Tintenpatrone ordnungsgemäß eingesetzt ist. 3. Wählen Sie Start>Programme>Kodak>Document Imaging>i4x50 aus. 4. Wählen Sie TWAIN als Treibertyp und den KODAK Scanner: i4x50. Das Dialogfeld „Scan Validation Tool“ wird angezeigt. A-61837_de Juli 2016...
  • Seite 52 5. Klicken Sie auf das Symbol Setup . Das Hauptfenster des Scan Validation Tools wird angezeigt. 6. Wählen Sie die Einstellungsverknüpfung Standard und klicken Sie auf Einstellungen. 7. Klicken Sie auf der Registerkarte „Allgemein“ auf die Schaltfläche Gerät. A-61837_de Juli 2016...
  • Seite 53 8. Klicken Sie auf der Registerkarte „Gerät – Allgemein“ auf die Schaltfläche Diagnose. Das Fenster „Allgemein-Diagnose“ wird angezeigt. 9. Aktivieren Sie das Kontrollkästchen Drucker und klicken Sie auf Fertig. 10. Scannen Sie das leere Blatt Papier, das sich im Einzugsfach befindet. 11.

  • Seite 54: Ändern Der Druckposition

    Ändern der Die horizontale Druckposition muss manuell geändert werden. Druckposition 1. Entfernen Sie das Ausgabefach. 2. Öffnen Sie die Druckerabdeckung. HINWEISE: • Die horizontalen Druckpositionen sind durch kleine Arretierungen auf der Druckerschiene gekennzeichnet. • Der Druckvorgang wird automatisch etwa 1,27 cm vor der unteren Kante des Dokuments gestoppt, selbst wenn die Informationen nicht vollständig gedruckt wurden.

  • Seite 55: Einsetzen/Auswechseln Der Ablegestreifen

    Einsetzen/ Die zwei Ablegestreifen, die zum Zeitpunkt der Installation in die entsprechenden Kanäle gelegt werden, befinden sich im Scannertransport und nehmen die Auswechseln der überschüssige Tinte auf. Bezugsquellen für zusätzliche Ablegestreifen finden Ablegestreifen Sie im Abschnitt „Verbrauchsmaterialien und Zubehör“ in Kapitel 5. 1.

  • Seite 56: Problemlösung

    Problemlösung In der nachfolgenden Liste finden Sie mögliche Lösungen für Fehler, die bei der Verwendung des Druckers auftreten können. Problem Mögliche Lösung • Stellen Sie sicher, dass die Tintenpatrone nicht leer ist. Druckqualität ist schlecht oder uneinheitlich • Stellen Sie sicher, dass die Tintenpatrone ordnungsgemäß eingesetzt ist. •...

  • Seite 57: Wartung

    Zubehör und Verbrauchsmaterialien ............5-17 In diesem Kapitel werden die erforderlichen Reinigungs- und Wartungsarbeiten für die Kodak Scanner der i4250, i4650 und i4850 Serie beschrieben. Wie häufig diese Arbeiten durchgeführt werden müssen, hängt von der Scanumgebung, den verwendeten Papiersorten und den Bildverarbeitungsanforderungen ab. Ein hohes Scanvolumen erfordert ein häufigeres Reinigen des Scanners und...

  • Seite 58: Reinigungsplan

    Ihr Scanner beschädigt werden. • Kodak Digital Science Transport-Reinigungsblätter • Kodak Digital Science Rollenreinigungspads • Antistatiktücher für Kodak Scanner (Antistatiktücher sind nicht in allen Ländern verfügbar) • Brillianize Detailer Wipes für Kodak Scanner • Staubsauger und entsprechendes Zubehör Öffnen der 1.
  • Seite 59 4. Schließen Sie die Scannerabdeckung mit beiden Händen, wenn Sie mit der Reinigung oder dem Austauschen eines Ersatzteils fertig sind. Reinigung Eine regelmäßige Reinigung und präventive Wartung des Scanners ist erforderlich, um stets die bestmögliche Bildqualität zu erzielen. Manche Dokumenttypen verursachen mehr Papierstaub und Schmutz und können daher eine häufigere Reinigung erfordern.

  • Seite 60: Staubsaugen Des Ausgabe- Und Einzugsfachs

    Staubsaugen des Ausgabe- 1. Schalten Sie den Scanner aus. und Einzugsfachs 2. Entfernen Sie das Ausgabefach. 3. Staubsaugen Sie den Bereich des Ausgabefachs und des Einzugsfachs sorgfältig. Walzen reinigen Die Rollenreinigung umfasst alle Rollen im Transportbereich, die Transportringe der Trennrolle und die Transportringe des Einzugsmoduls. 1.

  • Seite 61: Reinigung Der Rollen

    Reinigung der 4. Ziehen Sie den Separator-Rollenhalter nach vorne und entfernen Sie die Transportringe der Separator-Rolle. Trennrolle HINWEIS: Die Abdeckung der Separator-Rolle ist mit einer Feder befestigt. Halten Sie die Trennrollenabdeckung nach hinten, um die Trennrolle herauszunehmen, und bringen Sie sie dann wieder vorsichtig in die geschlossene Position zurück.

  • Seite 62: Reinigung Der Transportringe Des Einzugsmoduls

    Reinigung der 8. Reinigen Sie die Transportringe des Einzugsmoduls, indem Sie das Transportringe des Einzugsmodul von Hand drehen und dabei die Ringe mit einem Rollenreinigungspad abwischen. Es empfiehlt sich, das Reinigungspad Einzugsmoduls entlang der Rillen zu führen, um den Schmutz in den Rillen zu entfernen. Sie müssen das Einzugsmodul zum Reinigen der Ringe nicht aus dem Gerät entfernen.

  • Seite 63: Reinigung Der Imaging-Führungen - Einfache Reinigung

    Reinigung der Imaging- 12. Reinigen Sie die oberen und unteren Imaging-Führungen mit einem Führungen – einfache Antistatiktuch oder einem Brillianize Detailer Wipe für „Schritt 1“. Reinigung 13. Wischen Sie nochmals mit einem nebelfeuchten Antistatiktuch oder einem Brillianize Detailer Wipe für „Schritt 2“ über die oberen und unteren Imaging-Führungen, um eventuell vorhandene Schlieren zu entfernen.

  • Seite 64: Reinigung Der Imaging-Führungen - Gründliche Reinigung

    Reinigung der Imaging- Eine gründliche Reinigung der Imaging-Führungen wird nur bei Bedarf empfohlen. Führungen – gründliche HINWEIS: Halten Sie die Imaging-Führungen an den grünen Laschen, um zu Reinigung verhindern, dass bei der Reinigung Fingerabdrücke auf die Imaging-Führungen geraten. Obere Imaging-Führung 1.

  • Seite 65: Verwenden Eines Transport-Reinigungsblatts

    Untere Imaging-Führung 7. Drehen Sie die Schrauben an den beiden Enden der unteren Imaging- Führung nach links und nehmen Sie die Imaging-Führung heraus. Legen Sie die Imaging-Führung vorsichtig zur Seite. 8. Reinigen Sie den Bereich zwischen den LEDs sorgfältig mit einem Staubsauger. WICHTIG: Vermeiden Sie es, die LEDs zu berühren, da sie dadurch beschädigt werden könnten.

  • Seite 66: Abschließende Reinigungsschritte

    Abschließende Führen Sie nach Anwendung des Transport-Reinigungsblatts Folgendes aus: Reinigungsschritte 1. Öffnen Sie die Scannerabdeckung. 2. Wischen Sie mit einem fusselfreien Tuch über die offen liegende Seite der oberen und der unteren Imaging-Führung. 3. Schließen Sie die Scannerabdeckung und führen Sie einen Testscan durch, um die Bildqualität zu überprüfen.
  • Seite 67 Methode 2: 1. Entfernen Sie das Ausgabefach. 2. Öffnen Sie die Druckerabdeckung. HINWEIS: Wenn Sie das Ausgabefach nicht entfernen möchten, können Sie den vorderen Teil des Ausgabefachs anheben, dann die Druckerabdeckung anheben und hinter der Höhenanpassungsklappe positionieren. 3. Drehen Sie den Freigabeknopf für das Einzugsmodul, um das Einzugsmodul zu lösen.

  • Seite 68: Auswechseln Der Transportringe Des Einzugsmoduls

    Auswechseln der 4. Wenn Sie das gesamte Einzugsmodul austauschen, gehen Sie zu Schritt Transportringe des 11. Wenn Sie die Transportringe auswechseln, fahren Sie mit Schritt 5 fort. Einzugsmoduls 5. Drücken Sie mit einer Hand die Sperrriegel (je einen auf jeder Seite), während Sie mit der anderen Hand das untere Gehäuseteil festhalten.

  • Seite 69: Auswechseln Des Einzugsmoduls

    9. Tauschen Sie beide Antriebsrollen im unteren Gehäuseteil des Einzugsmoduls aus und richten Sie die Riegel des oberen Gehäuseteils an den Schlitzen am unteren Gehäuseteil aus. 10. Drücken Sie beide Gehäuseteile aufeinander, bis sie einrasten. Auswechseln des 11. Führen Sie den Stift auf der linken Seite des Einzugsmoduls mit dem Stab Einzugsmoduls (1) ein.

  • Seite 70: Auswechseln Der Trennrolle Oder Der Transportringe

    Auswechseln der 1. Öffnen Sie die Scannerabdeckung. Trennrolle oder der 2. Ziehen Sie die Trennrollenabdeckung nach vorne und entfernen Sie die Transportringe Trennrolle. HINWEIS: Die Abdeckung der Separator-Rolle ist mit einer Feder befestigt. Halten Sie die Separator-Rollenabdeckung nach hinten, um die Separator-Rolle herauszunehmen, und bringen Sie sie dann wieder vorsichtig in die geschlossene Position zurück.

  • Seite 71: Auswechseln Des Vortrenn-Pads

    So wechseln Sie die Transportringe aus: 5. Wechseln Sie die Transportringe aus, indem Sie sie einzeln von der Antriebsrolle abziehen. 6. Montieren Sie die neuen Transportringe, indem Sie diese vorsichtig auf die Antriebsstange ziehen. WICHTIG: Dehnen Sie die Transportringe nicht zu stark, damit sie nicht einreißen.

  • Seite 72: Auswechseln Der Imaging-Führungen

    Auswechseln der Wechseln Sie die Imaging-Führungen aus, wenn sie stark verkratzt sind und Imaging-Führungen die Schäden sich auf den Bildern bemerkbar machen. 1. Öffnen Sie die Scannerabdeckung. 2. Lösen Sie die Schrauben an den Enden der unteren Imaging-Führung und nehmen Sie die Führung heraus. HINWEIS: Achten Sie darauf, keine Fingerabdrücke auf den Imaging- Führungen zu hinterlassen.

  • Seite 73: Zubehör Und Verbrauchsmaterialien

    832 7538 Kodak XL-Verschleißteil-Austauschsatz für Einzugsmodule 838 7938 Kodak XXL-Verschleißteil-Austauschsatz für Einzugsmodule 146 2415 Kodak Set mit Imaging-Führungen (ohne Enhanced Printer) 834 8054 Kodak Set mit Imaging-Führungen (mit Enhanced Printer) 871 4438 Kodak Drehbarer weißer Hintergrund (ohne Enhanced Printer) 166 7641 Kodak Drehbarer weißer Hintergrund (mit Enhanced Printer)
  • Seite 74 Aktualisieren der Software ................. 6-4 Service ....................... 6-4 Problemlösung Die folgende Übersicht soll Ihnen als Hilfe dienen, um mögliche Lösungen für Probleme zu finden, die bei der Verwendung des Kodak i4250, i4650 und i4850 Scanners auftreten können. Problem Mögliche Lösung...
  • Seite 75 Problem Mögliche Lösung Scanner zieht keine Dokumente ein Achten Sie darauf, dass • das Netzkabel angeschlossen und das Gerät eingeschaltet ist. • die Ein-/Aus-Taste gedrückt wurde und die grüne LED leuchtet. • die Scannerabdeckung vollständig geschlossen ist. • Dokumente das Einzugsmodul berühren und den Dokumentensensor abdecken.
  • Seite 76 Problem Mögliche Lösung Der Scanner wird während des Achten Sie darauf, dass Scannens immer wieder angehalten • der Host-Computer die Mindestanforderungen für das Scannen erfüllt. • genügend freier Speicherplatz auf der Festplatte vorhanden ist. • alle anderen Anwendungen beendet wurden. •...

  • Seite 77: Aktualisierung Der Software

    Scanner betriebsbereit. Es kann jedoch einige Sekunden dauern, bis der Host-Computer den Scanner erkennt. Aktualisierung der Kodak Alaris aktualisiert häufig Treiber und Firmware, um Probleme zu beheben und neue Funktionen hinzuzufügen. Wenn Fehler auftreten, sollten Software Sie zunächst auf den neuesten Treiber aktualisieren, bevor Sie sich an den...

  • Seite 78: Spezifikationen

    Ausgabeauflösung 100, 150, 200, 240, 250, 300, 400, 500 und 600 dpi Ausgabedateiformate TIFF und JPG (Kodak Capture Pro Software Limited Edition), TIFF/mehrseitiges und Ausgabeziele PDF, RTF, TXT, durchsuchbares PDF, PDF-A, E-Mail, Drucker, Microsoft SharePoint-Server und Microsoft Word-Dateien, Netzwerkordner und Laufwerke Scanbereich Für Dokumentengrößen bis 30,5 x 914,4 cm...

  • Seite 79: Systemanforderungen

    Systemanforderungen Nachfolgend ist die empfohlene Systemkonfiguration für den Betrieb der Kodak i4250/i4650/i4850 Scanner aufgeführt. • PC: Intel Core i5 (Sandy Bridge oder neuer), ausgeführt bei 2,7 GHz oder höher • USB-Anschluss 3.0 (Super Speed) oder USB-Anschluss 2.0 (High Speed) • 4 GB RAM oder mehr •...

  • Seite 80: Anhang B Garantie - Nur Für Usa Und Kanada

    Erfahrung gebracht werden können. Kodak Alaris leistet für Produkte, die in anderen Ländern als den USA und Kanada gekauft wurden, in den USA und Kanada keine Garantie. Käufer, die ein Produkt über ausländische Vertriebskanäle erworben haben, können sich hinsichtlich des Garantieschutzes gegebenenfalls an den Verkäufer des Produkts wenden.
  • Seite 81 Sie bitten, einige einfache Selbstdiagnose-Tests durchzuführen und die Ergebnisse sowie etwaige Fehlermeldungen mitzuteilen. Auf diese Weise kann das Response Center feststellen, ob das Problem am Kodak Scanner oder an einer anderen Komponente liegt und ob es telefonisch gelöst werden kann. Sollte das Response Center feststellen, dass ein von der Garantie oder von einem gesondert erworbenen Wartungsvertrag abgedecktes Hardwareproblem vorliegt, wird man Ihnen gegebenenfalls eine Rücksende-Autorisierungsnummer (RMA-Nummer) mitteilen, den Serviceauftrag in die Wege leiten und die Reparatur oder den...
  • Seite 82 Registrierkarte bei erster Gelegenheit auszufüllen und zurückzusenden. Wenn die Garantiekarte nicht auffindbar ist, können Sie sich online unter www.kodakalaris.com/go/disupport registrieren. Kodak Alaris bietet auch eine Reihe von Serviceprogrammen an, die Sie zusätzlich erwerben können, um die Verwendung und Pflege Ihres Kodak Scanners zu vereinfachen.
  • Seite 83 Käufern in den fünfzig (50) US-Bundesstaaten zur Verfügung, der Vor-Ort-Service in den achtundvierzig (48) zusammenhängenden US-Bundesstaaten und in bestimmten Gegenden von Alaska und Hawaii, und zwar für Produkte, die bei autorisierten Kodak Alaris Händlern erworben wurden. Garantieleistungen für den Kodak Scanner müssen nicht erbracht werden, wenn auf das Produkt irgendeines der zum betreffenden Zeitpunkt geltenden Ausschlusskriterien zutrifft, z.
  • Seite 84 Kodak Alaris Inc. 2400 Mount Read Blvd. Rochester, NY 14615 © 2016 Kodak Alaris Inc. Alle Rechte vorbehalten. Die Marke Kodak und das Logo von Kodak werden unter Lizenz von der Eastman Kodak Company verwendet.
