Verwandte Anleitungen für Kodak i4 50 Serie
Inhaltszusammenfassung für Kodak i4 50 Serie

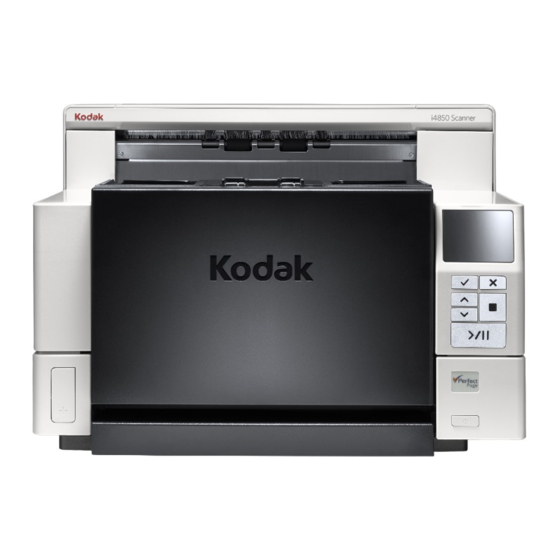

- Seite 1 Kodak Kodak Scanner Serie i4x50 KODAK i4250 Scanner KODAK i4650 Scanner KODAK i4850 Scanner Benutzerhandbuch A-61995_de...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt ............................1 Sicherheit ............................3 1 Überblick ............................1 i4250, i4650, i4850 Scanner ......................1 Begleitdokumentation .........................1 Zubehör ............................2 Im Lieferumfang enthalten ......................2 Systemanforderungen ........................2 Scanner-Komponenten ......................3 Frontansicht ...........................3 Ansicht der Druckereinheit ....................5 Innenansicht ..........................6 Rückansicht ...........................7 2 Installation ..........................9 Installieren des Scanners ......................9 Installieren der Treibersoftware –... - Seite 4 Ändern der Alarmlautstärke ....................32 Verwendung der Bedienfeld-Überwachung Fehleinzug ............33 Weglassen von Mehrfacheinzugserkennung oder Heftklammer-/Metallschutz ....34 Anwendungsüberschreibungen ...................35 Auswahl der Sprache .....................35 Auswählen einer Papierquelle ..................36 Festlegen der Option „Drehen nach dem Scannen“ ............37 Festlegen der Fehleinzugserkennung ................38 Festlegen der Scannergeschwindigkeit ................39 Verifizieren eines Mehrfacheinzugsdokuments ..............40 Auswählen der Scananwendung ....................41 4 Drucken von Dokumenten ......................43...
-
Seite 5: Sicherheit
Sprays zum Reinigen. Diese verteilen nur den Staub und die Schmutzpartikel im Scanner, was zu Funktionsstörungen des Geräts führen kann. • Sicherheitsdatenblätter (Safety Data Sheets, SDS) für Chemikalien finden Sie auf der Website von Kodak Alaris unter: www.kodakalaris.com/go/ehs. Für den Zugriff auf die Sicherheitsdatenblätter benötigen Sie die Katalognummer des jeweiligen Produkts. -
Seite 6: Umweltinformationen
• Für die Entsorgung von Verbrauchsmaterialien, die im Zuge der Wartung oder bei Reparaturen ausgewechselt werden, liegen Richtlinien vor. Halten Sie sich an die lokalen Vorschriften oder wenden Sie sich an Ihre lokale Vertretung der Kodak Alaris Inc., wenn Sie weitere Informationen benötigen. -
Seite 7: Inhalt
1 Überblick i4250, i4650, i4850 Dieses Benutzerhandbuch enthält Informationen und Anweisungen zur Verwendung und Wartung der Kodak i4250, i4650 und i4850 Scanner. Die Scanner Angaben in diesem Handbuch gelten für alle Modelle, sofern nicht anders angegeben. Kodak i4250 Scanner — Desktop-... -
Seite 8: Zubehör
Einzug von ultraleichtem Papier in das Scanner- Transportsystem entwickelt wurden. Kodak A3-Flachbett — Das Kodak A3-Flachbett ist ein Zubehörteil, mit dem Sie Dokumente von ungewöhnlicher Beschaffenheit bis zu einer Größe von A3 mit dem Kodak i4250, i4650 oder i4850 Scanner scannen können. -
Seite 9: Scanner-Komponenten
Scanner- Komponenten Frontansicht Druckerabdeckung — Heben Sie diese Abdeckung an, um an den Freigabeknopf für das Einzugsmodul und an den optionalen Enhanced Printer zu gelangen, um Druckerpositionen zu ändern und Wartungsarbeiten vorzunehmen. Die Seriennummer und K-Nummer des Scanners befinden sich ebenfalls in diesem Bereich. Scannerabdeckung —... - Seite 10 Bedienfeld — Ermöglicht Ihnen die Anzeige von Scannerstatusinformationen und die Verwendung von Dokumentenverarbeitungsfunktionen; über die Schaltflächen am Bedienfeld können Sie beliebige Scanneraktionen durchführen. Eine Beschreibung dieser Schaltflächen finden Sie im Abschnitt „Verwenden des Bedienfelds“ in Kapitel 3. Abstandstaste — Drücken Sie diese Taste nach innen, um den Abstand zwischen dem Einzugsmodul und der Trennrolle für Dokumente besonderen Formats anzupassen.
-
Seite 11: Ansicht Der Druckereinheit
Ansicht der Druckereinheit Druckerkabel — Dieses Kabel wird direkt an den Druckerhalter angeschlossen, um die Verbindung mit dem Enhanced Printer herzustellen. Träger/Patrone des Enhanced Printer — Ermöglicht das Drucken auf die Vorderseite von Dokumenten. Dies ist nur vorhanden, wenn das Enhanced Printer Accessory installiert ist. -
Seite 12: Innenansicht
Innenansicht Wenn Sie den Entriegelungshebel der Scannerabdeckung nach vorne ziehen, sind innen folgende Komponenten zu sehen. Trennrolle — Ermöglicht den einwandfreien Einzug und die Trennung von Dokumenten verschiedener Größe, Stärke und Beschaffenheit. Schwarz-/Weiß-Hintergrund — Über Ihre Scansoftware kann dieser Hintergrund in Schwarz oder Weiß geändert werden. Bei normalen Scanbedingungen wird in der Regel der schwarze Hintergrund verwendet. -
Seite 13: Rückansicht
Rückansicht Hintere Dokumentenausgabe — Ermöglicht die Ausgabe von Spezialdokumenten über die Rückseite des Scanners. Schalter für die hintere Dokumentenausgabe — Drücken Sie diesen Schalter, um die Option für die gerade Papierführung durch den Scanner zu aktivieren, die die Ausgabe von Spezialdokumenten über die Rückseite ermöglicht. - Seite 14 A-61995_de April 2022...
-
Seite 15: Installation
Schließen Sie das USB-Kabel erst nach der Installation der Treibersoftware an. Treibersoftware – Windows Betriebssystem 1. Legen Sie die Installations-Disk für die Kodak i4250, i4650 und i4850 Scanner in das Disklaufwerk ein. Das Installationsprogramm wird automatisch gestartet. HINWEIS: Wenn die Disk nicht automatisch startet, klicken Sie auf das Symbol „Arbeitsplatz“... -
Seite 16: Anschließen Des Netzkabels Und Des Usb-Kabels
Anschließen des Nachdem die Treiber installiert wurden, schließen Sie das Netzkabel und das Netzkabels und des USB- USB-Kabel an den Scanner an. Beachten Sie die nachfolgende Abbildung bezüglich der korrekten Anschlüsse. Achten Sie darauf, dass sich die Kabels Steckdose nicht weiter als 1,52 m vom Scanner entfernt befindet und leicht erreichbar ist. -
Seite 17: Einschalten Des Scanners
Einschalten des • Drücken Sie die Power-Taste. Scanners Wenn Sie den Scanner einschalten, öffnet sich das Einzugsfach, sofern es noch nicht offen ist, und die grüne Kontrollleuchte an der Start/Pause-Taste blinkt, während der Scanner eine Reihe von Selbsttests durchläuft. Für die Einschaltsequenz benötigt der Scanner weniger als 20 Sekunden. Dann ist er betriebsbereit. -
Seite 18: Ausschalten Des Scanners
• Tippen Sie auf die Einschalttaste Ruhezustand zu • Tippen Sie auf die Keine Bereit Bedienfeld-Taste • Legen Sie Papier in das Einzugsfach • Empfangen eines Befehls des Host-Rechners * Für kundenspezifische Optionen wenden Sie sich an das Kodak Alaris Wartungspersonal. A-61995_de April 2022... -
Seite 19: Scannen
Informationen hierzu finden Sie unter „Einstellen des Ausgabefachs“. 3. Wählen Sie Ihre Scananwendung aus. Im Lieferumfang des Scanners sind die Smart Touch-Funktionalität und die Kodak Capture Pro LE Software enthalten. Weitere Informationen erhalten Sie in Abschnitt 3. A-61995_de April 2022... -
Seite 20: Einstellen Des Einzugsfachs
Einstellen des Sie können die Seitenführungen und die Höhe des Einzugsfachs an Ihre Einzugsfachs Scananforderungen anpassen. Wenn der Scanner nicht verwendet wird, kann das höhenverstellbare Einzugsfach eingeklappt werden. HINWEIS: Hierzu muss es sich in der untersten Position befinden. • Anpassen der Seitenführungen — Die Seitenführungen können für den rechtsbündigen, linksbündigen oder zentrierten Einzug angepasst werden. - Seite 21 • Einstellen der Höhe des Einzugsfachs — Das Einzugsfach kann für Stapel mit 25, 100, 250 oder 500 Blatt 80 g/m -Papier eingestellt werden. Die Einstellungen für das Einzugsfach werden in der Regel in der Scananwendung (d. h. der TWAIN-Datenquelle oder dem ISIS-Treiber) vorgenommen.
-
Seite 22: Einsetzen Der Dokumentenverlängerung
Dokumentenverlängerung Einzugsfach oder Ausgabefach ein und senken Sie die Verlängerung ab. Einstellen des Die Kodak Scanner der i4250, i4650 und i4850 Serie sind mit einer verbesserten Stapelfunktionalität ausgestattet, die es den meisten Benutzern Ausgabefachs für die ermöglicht, Dokumente ohne Unterstützung durch die Seitenführungen und Ausrichtung der den Dokumentenstopper des Ausgabefachs zu scannen. - Seite 23 Drücken Sie vorsichtig gegen die Höhenanpassungsklappe, wenn Sie das Ausgabefach wieder auf die Druckerabdeckung absenken möchten. • Einstellen der Seitenführungen – Klappen Sie die Seitenführungen auf und stellen Sie ihre Position entsprechend der Position der Seitenführungen des Einzugsfachs ein. Die Seitenführungen können auch flach auf das Ausgabefach umgeklappt werden.
-
Seite 24: Einstellen Des Ausgabefachs Für Die Ausrichtung Der Vorderkante Und Normale Dokumentenverarbeitung
Einstellen des Mit dem Kodak Ausgabefach für die Ausrichtung der Vorderkante können Sie Ausgabefachs für die die Kanten Ihres Dokuments nach dem Scanvorgang am Dokumentstopper des Ausgabefachs auszurichten. Weitere Informationen für die Verwendung Ausrichtung der dieses Ausgabefachs finden Sie in der Anleitung, die mit diesem Zubehör Vorderkante und normale geliefert wurde. -
Seite 25: Dokumente Zum Scannen Vorbereiten
Dokumentenausgabe. Schutzhüllen müssen manuell (einzeln) zugeführt werden, mit der geschlossenen Kante voraus. Dabei muss die Abstandstaste gedrückt werden. HINWEIS: Das optionale Kodak A3-Flachbett kann auch zum Scannen empfindlicher Dokumente verwendet werden. 5. Legen Sie die zu scannenden Dokumente in das Einzugsfach. -
Seite 26: Dokumente Scannen
7. Geben Sie einen Dateinamen (z. B. Mein erster Scan.pdf) ein, und wählen Sie einen Speicherort für die Datei (z. B. auf dem Desktop) aus. Klicken Sie dann auf Speichern. Nachdem Sie auf Speichern geklickt haben, wird das Dokument angezeigt. HINWEIS: Smart Touch kann für Ihre Scan- Anforderungen konfiguriert werden. -
Seite 27: Verwenden Des Bedienfelds
Verwenden des Über das Bedienfeld-Display können eine Reihe von Optionen aufgerufen werden. Wenn sich neben einer Option ein Pfeil befindet, können Sie diese Bedienfelds durch Drücken der Taste am Bedienfeld auswählen und einen anderen Bildschirm aufrufen, über den Sie weitere Optionen auswählen können. Weitere Informationen und Erläuterungen zur Verwendung dieser Optionen finden Sie in den folgenden Abschnitten. -
Seite 28: Bildschirm „Bereit
Bildschirm „Bereit“ Bei eingeschaltetem Scanner wird der Bildschirm „Bereit“ angezeigt. Statusbereich Der Statusbereich zeigt die folgenden Symbole an: Zeigt an, dass die Option Zahnradsymbol* „Anwendung ignorieren“ aktiviert ist. Zeigt an, dass sich Dokumente im Einzugsfach befinden und der Papieranzeige* Scanner den Scanvorgang für diese Dokumente ausführt. - Seite 29 Über den Bildschirm „Ready“ (Bereit) können Sie auf die folgenden Optionen zugreifen: • Papierführung leeren • Hebeeinrichtung senken • Benutzerzähler zurücksetzen • Benutzerzähler anzeigen • Smart Touch • Bediener-Protokoll • Informationen • Diagnose • Einstellungen HINWEIS: Über die Auf/Ab-Pfeilschaltflächen am Bedienfeld können Sie alle Optionen anzeigen.
-
Seite 30: Smart Touch
Die anderen Optionen am Bildschirm „Bereit“ stellen bei Aktivierung weitere Optionen bereit. Weitere Informationen hierzu finden Sie in den folgenden Abschnitten. Smart Touch Smart Touch umfasst eine Vielzahl an Scanfunktionen zum einfacheren Betrieb Ihres Scanners. Wenn Sie Smart Touch im „Bereit“-Menü auswählen, werden die Smart Touch- Verknüpfungen auf dem Display angezeigt. -
Seite 31: Anzeigen Von Scannerinformationen
Anzeigen von Auf dem Bildschirm „Informationen“ finden Sie Informationen zu Ihrem Scannerinformationen Scanner (z. B. Firmware-Versionsnummer, Scanner-Seriennummer, Gesamtanzahl der gescannten Seiten etc.). Diagnose Die Diagnosefunktion enthält folgende Optionen: • Drucktest • Nur zählen • Nur zählen – Mehrfacheinzug • Patch-Test •... - Seite 32 1. Wählen Sie Drucktest. Der Bildschirm „Drucktest“ wird angezeigt. 2. Legen Sie ein leeres Blatt Papier in das Einzugsfach. 3. Drücken Sie die Taste Start/Pause. Am Dokument im Ausgabefach können Sie die Ergebnisse des Drucktests ablesen. 4. Nehmen Sie das Dokument aus dem Ausgabefach heraus, und untersuchen Sie das Aussehen des Testmusters.
-
Seite 33: Nur Zählen
5. Drücken Sie Anhalten, um zum Diagnose-Bildschirm zurückzukehren. Nur zählen Sie können die Anzahl der in den Scanner eingezogenen Dokumente zählen, ohne die Dokumente scannen zu müssen. HINWEIS: Sie können Seiten auch zählen, ohne dass der Scanner an einen Host-PC angeschlossen ist. 1. -
Seite 34: Nur Zählen - Mehrfacheinzug
Nur zählen – Mehrfacheinzug Über die Option „Nur zählen - Mehrfacheinzug“ können Sie Dokumente ohne Scannen zählen. Wenn jedoch ein Mehrfacheinzug erkannt wird, hält der Scanner an. 1. Wählen Sie Nur zählen - Mehrfacheinzug. Der Bildschirm „Nur zählen“ wird angezeigt. 2. -
Seite 35: Ausführen Eines Patch-Tests
Ausführen eines Patch-Tests Mithilfe der Option Patch-Test können Sie überprüfen, ob Patches erkannt werden. 1. Wählen Sie Patch-Test aus dem Diagnose-Bildschirm aus. Der Bildschirm „Patch-Test“ wird angezeigt. 2. Legen Sie Dokumente mit Patches in das Einzugsfach und drücken Sie die Taste Start/Pause. -
Seite 36: Kalibrierung Der Ultraschallsensoren Durchführen
3. Drücken Sie die Taste Start/Pause. Die Ergebnisse der Kalibrierung werden angezeigt. Anpassungen Diese Option ist nur zu Service-Zwecken verfügbar. Verwenden Sie diese Option nur, wenn Sie von qualifizierten Kundendienstmitarbeitern von Kodak Alaris dazu aufgefordert werden. A-61995_de April 2022... -
Seite 37: Bildschirm „Einstellungen
Bildschirm Er enthält Scanner-Einstellungen, die nur gelegentlich geändert werden müssen. „Einstellungen“ • Benutzerzähler — Falls diese Option auf Ein gesetzt wurde, zählt der Zähler fortlaufend die eingelegten Dokumente, bis Sie ihn zurücksetzen. • Automatisches Anheben — Falls diese Option auf Ein gesetzt ist, wird ein leeres Einzugsfach nach dem Einlegen von Papier automatisch angehoben. -
Seite 38: Automatische Hebeeinrichtung
• Wenn Sie im Bildschirm „Bereit“ die Option Benutzerzähler anzeigen aktivieren, wird im Statusbereich neben dem Zählerwert das Benutzerzählersymbol angezeigt. Wenn der Benutzerzähler auf Aus gesetzt ist, werden im Bildschirm „Bereit“ die Optionen Benutzerzähler anzeigen und Benutzerzähler zurücksetzen nicht angezeigt. Nur der Dokumentenzählerwert wird im Statusbereich angezeigt. -
Seite 39: Verwendung Der Bedienfeld-Überwachung Fehleinzug
1. Wählen Sie im Bildschirm „Einstellungen“ Lautstärke aus. 2. Wählen Sie die gewünschte Lautstärke-Option. 3. Drücken Sie die Taste Auswählen, dann die Taste Zurück (X), um zum Bildschirm „Einstellungen“ zurückzukehren. Verwendung der Diese Überwachungseinstellungen werden während des Scannens verwendet, um die Einstellungen für Mehrfacheinzug und Metallschutz zu ignorieren. Bedienfeld-Überwachung Fehleinzug 1. -
Seite 40: Weglassen Von Mehrfacheinzugserkennung Oder Heftklammer-/Metallschutz
Weglassen von Diese Optionen können während des Scannens aktiviert sein, um die Mehrfacheinzugserkennung Mehrfacheinzugs- und Metallschutzeinstellungen zu ignorieren, damit dickere oder Heftklammer-/ Dokumente oder Dokumente mit Folie durch den Scanner laufen können, Metallschutz ohne Aufträge anzuhalten. 1. Wenn Sie die Optionen zum Weglassen von Mehrfacheinzugserkennung und Metallschutz während des Scannens aktivieren möchten, wählen Sie am Bedienfeld Bedienfeld-Überwachung Fehleinzug, um die Steuerung aufzurufen. -
Seite 41: Anwendungsüberschreibungen
Standard 90 festlegt ist, können Sie das Drehen nach dem Scannen auf Automatisch – Standard 180 ändern. Auswahl der Sprache Das Display des Kodak i4x50 Scanners unterstützt mehrere Sprachen. Wählen Sie aus, in welcher Sprache Informationen auf dem Bedienfeld angezeigt werden sollen. -
Seite 42: Auswählen Einer Papierquelle
2. Wählen Sie Sprache aus, um den Bildschirm „Sprache“ anzuzeigen. 3. Wählen Sie die gewünschte Sprache. 4. Drücken Sie die Taste Auswählen, dann die Taste Zurück (X), um zum Bildschirm „Anwendung ignorieren“ zurückzukehren. Auswählen einer Papierquelle Die Option „Papierquelle“ ermöglicht Ihnen, die Höhe des Einzugsfachs auszuwählen. -
Seite 43: Festlegen Der Option „Drehen Nach Dem Scannen
• 250 Blatt • 500 Blatt HINWEIS: Eine Beschreibung zur oben genannten Auswahl erhalten Sie im Scanner-Einrichtungshandbuch für Kodak i4x50 Scanner für TWAIN und ISIS. 4. Drücken Sie die Taste Auswählen, dann die Taste Zurück (X), um zum Bildschirm „Anwendung ignorieren“ zurückzukehren. -
Seite 44: Festlegen Der Fehleinzugserkennung
HINWEIS: Eine Beschreibung zur oben genannten Auswahl erhalten Sie im Scanner-Einrichtungshandbuch für Kodak i4x50 Scanner für TWAIN und ISIS. 4. Drücken Sie die Taste Auswählen, dann die Taste Zurück (X), um zum Bildschirm „Anwendung ignorieren“ zurückzukehren. Festlegen der Diese Option stellt eine Kombination aus mehreren... -
Seite 45: Festlegen Der Scannergeschwindigkeit
Festlegen der In den Geschwindigkeitsoptionen finden Sie verschiedene Optionen, mit Scannergeschwindigkeit denen Sie steuern können, wie schnell die Seiten gescannt werden. 1. Wählen Sie auf dem Bildschirm „Einstellungen“ Anwendung ignorieren aus, um auf die Geschwindigkeitseinstellungen zuzugreifen. 2. Wählen Sie auf dem Bildschirm „Anwendung ignorieren“ die Option Geschwindigkeit aus. -
Seite 46: Verifizieren Eines Mehrfacheinzugsdokuments
• Größer als 300 dpi: Ermöglicht Ihnen die Auswahl einer der folgenden Optionen: - Höchste Qualität - Bei dieser Option wird der Scanner bei niedriger Geschwindigkeit betrieben, es werden jedoch Bilder in höchster Qualität produziert. - Höchste Geschwindigkeit - Bei dieser Option wird der Scanner bei höherer Geschwindigkeit betrieben, es werden jedoch Bilder in guter Qualität produziert. -
Seite 47: Auswählen Der Scananwendung
Scannen. Sie können schnell und einfach in Dateien scannen, durchsuchbare PDFs erstellen oder die gescannten Informationen an einem für andere zugänglichen Speicherort ablegen, z. B. Microsoft SharePoint. Die Kodak Capture Pro Software kann auch mit den Kodak Scannern der i4x50 Serie verwendet werden. Weitere Informationen finden Sie unter www.AlarisWorld.com/go/capturepro. - Seite 48 CD, die mit Ihrem Scanner geliefert wurde, oder besuchen Sie: www.AlarisWorld.com/go/smarttouch. Viele Scananwendungen anderer Hersteller unterstützen die Kodak Scanner der i4x50 Serie. Wenden Sie sich an die entsprechenden Hersteller, wenn Sie Unterstützung bei der Verwendung dieser Anwendungen benötigen.
-
Seite 49: Drucken Von Dokumenten
Einrichtung für die TWAIN-Datenquelle oder den ISIS-Treiber auf der CD oder in der Scananwendung. HINWEIS: Die Scanner der Kodak i4x50 Serie sind außerdem mit einer Digitaldruckfunktion ausgestattet, die nicht zusätzlich erworben werden muss. Der Digitaldruck bietet die gleichen Optionen wie das Drucken auf Papier. -
Seite 50: Technische Daten Des Druckers
Technische Daten Weitere Informationen zu den folgenden technischen Daten finden Sie im Handbuch zur Scan-Einrichtung für die TWAIN-Datenquelle oder den ISIS- des Druckers Treiber. Merkmal Beschreibung Maximale Zeilenanzahl Maximale Zeichenanzahl 40 (einschließlich Leerzeichen) Druckpositionen (horizontal) 8 / Vorderseite / manuell einstellbar Druckpositionen (vertikal) Werden in der Scananwendung festgelegt Druckausrichtung... -
Seite 51: Einsetzen/Auswechseln Der Tintenpatrone
Einsetzen/ Vor der Verwendung des Druckers müssen Sie die Tintenpatrone einsetzen. Informationen zur Bestellung finden Sie in Kapitel 5 unter Auswechseln der „Verbrauchsmaterialien und Zubehör“. Tintenpatrone Nach dem ersten Einsetzen müssen Sie die Tintenpatrone in folgenden Fällen auswechseln: • Die gedruckten Zeichen wirken hell oder ungleichmäßig. •... - Seite 52 3. Drücken Sie beim erstmaligen Einsetzen der Tintenpatrone den Anschluss des Druckerkabels fest in den Druckerhalter. HINWEIS: Wenn Sie später eine Tintenpatrone auswechseln, ist das Druckerkabel bereits installiert und Sie müssen einfach nur den Druckerhalter aus seiner Position entfernen und die leere Tintenpatrone herausnehmen.
-
Seite 53: Ausführen Eines Drucktests
1. Legen Sie ein leeres Blatt Papier in das Einzugsfach. 2. Stellen Sie sicher, dass die Tintenpatrone ordnungsgemäß eingesetzt ist. 3. Wählen Sie Start > Programme > Kodak > Document Imaging > i4x50. 4. Wählen Sie TWAIN als Treibertyp und den KODAK Scanner: i4x50. Das Dialogfeld „Scan Validation Tool“... - Seite 54 5. Klicken Sie auf das Symbol Setup . Das Hauptfenster des Scan Validation Tools wird angezeigt. 6. Wählen Sie die Einstellungsverknüpfung Standard und klicken Sie auf Einstellungen. 7. Klicken Sie auf der Registerkarte „Allgemein“ auf die Schaltfläche Gerät. A-61995_de April 2022...
- Seite 55 8. Klicken Sie auf der Registerkarte „Gerät - Allgemein“ auf die Schaltfläche Diagnose. Das Fenster „Allgemein-Diagnose“ wird angezeigt. 9. Aktivieren Sie das Kontrollkästchen Drucker und klicken Sie auf Fertig. 10. Scannen Sie das leere Blatt Papier, das sich im Einzugsfach befindet. 11.
-
Seite 56: Ändern Der Druckposition
Ändern der Die horizontale Druckposition muss manuell geändert werden. Druckposition 1. Entfernen Sie das Ausgabefach. 2. Öffnen Sie die Druckerabdeckung. HINWEISE: • Die horizontalen Druckpositionen sind durch kleine Arretierungen auf der Druckerschiene gekennzeichnet. • Der Druckvorgang wird automatisch etwa 1,27 cm vor der unteren Kante des Dokuments gestoppt, selbst wenn die Informationen nicht vollständig gedruckt wurden. -
Seite 57: Einsetzen/Auswechseln Der Ablegestreifen
Einsetzen/ Die zwei Ablegestreifen, die zum Zeitpunkt der Installation in die entsprechenden Kanäle gelegt werden, befinden sich im Scannertransport und Auswechseln der nehmen die überschüssige Tinte auf. Bezugsquellen für zusätzliche Ablegestreifen Ablegestreifen finden Sie im Abschnitt „Verbrauchsmaterialien und Zubehör“ in Kapitel 5. -
Seite 58: Problemlösung
7. Drücken Sie die Klebefläche des Ablegestreifens fest in den Kanal hinein. 8. Wiederholen Sie die Schritte 4 bis 7 für den anderen Streifen. 9. Schließen Sie die Scannerabdeckung. Problemlösung In der nachfolgenden Liste finden Sie mögliche Lösungen für Fehler, die bei der Verwendung des Druckers auftreten können. -
Seite 59: Wartung
5 Wartung Übersicht In diesem Kapitel werden die erforderlichen Reinigungs- und Wartungsarbeiten für die Kodak Scanner der i4250, i4650 und i4850 Serie beschrieben. Wie häufig diese Arbeiten durchgeführt werden müssen, hängt von der Scanumgebung, den verwendeten Papiersorten und den Bildverarbeitungsanforderungen ab. Ein hohes Scanvolumen erfordert ein häufigeres Reinigen des Scanners und Austauschen der... -
Seite 60: Reinigungsplan
Ihr Scanner beschädigt werden. • Kodak Digital Science Transport-Reinigungsblätter • Kodak Reinigungspad für Walzen • Antistatiktücher für Kodak Scanner (Antistatiktücher sind nicht in allen Ländern verfügbar) • Brillianize Detailer Wipes für Kodak Scanner • Staubsauger und entsprechendes Zubehör Öffnen der 1. -
Seite 61: Reinigung
3. Ziehen Sie den Entriegelungshebel der Scannerabdeckung nach vorne. Die Scannerabdeckung öffnet sich etwas. Öffnen Sie die Abdeckung vollständig, um Zugang zu den inneren Komponenten zu erhalten. 4. Schließen Sie die Scannerabdeckung mit beiden Händen, wenn Sie mit der Reinigung oder dem Austauschen eines Ersatzteils fertig sind. Reinigung Eine regelmäßige Reinigung und präventive Wartung des Scanners ist erforderlich, um stets die bestmögliche Bildqualität zu erzielen. -
Seite 62: Staubsaugen Des Ausgabe- Und Einzugsfachs
Haut verursachen kann. Waschen Sie daher nach der Wartung Ihre Hände mit Wasser und Seife. Weitere Informationen finden Sie im Sicherheitsdatenblatt (SDS). Das Sicherheitsdatenblatt können Sie von der Kodak Alaris-Website unter www.AlarisWorld.com/go/ehs herunterladen. HINWEIS: Um auf das Sicherheitsdatenblatt zugreifen zu können, müssen Sie die Katalognummer des Zubehörteils angeben. -
Seite 63: Reinigung Der Rollengummis Der Trennrolle
3. Drehen Sie die Rollen manuell und reinigen Sie sie mit Hilfe eines Rollenreinigungspads. HINWEIS: Verwenden Sie zum Reinigen der Rollen keine Antistatiktücher oder Brillianize Detailer Wipes. 4. Trocknen Sie die Rollen mit einem fusselfreien Tuch. Reinigung der Rollengummis 5. Ziehen Sie den Trennpad-Halter nach vorn und entfernen Sie die der Trennrolle Trennrolle. -
Seite 64: Reinigung Der Rollengummis Des Einzugsmoduls
6. Drehen Sie die Rollengummis der Trennwalze manuell und reinigen Sie sie mit Hilfe eines Rollenreinigungspads. Es empfiehlt sich, das Rollenreinigungspad entlang der Rillen zu führen, um den Schmutz in den Rillen zu entfernen. 7. Überprüfen Sie die Rollengummis. Wenn die Rollengummis Anzeichen von Verschleiß... -
Seite 65: Drehbare Weiße Hintergrundstreifen Reinigen
Drehbare weiße 1. Schalten Sie den Scanner aus. Hintergrundstreifen 2. Öffnen Sie die Scannerabdeckung. reinigen 3. Reinigen Sie die oberen und unteren Hintergrundstreifen mit einem Antistatiktuch oder einem Brillianize Detailer Wipe für „Schritt 1“. HINWEIS: Achten Sie darauf, dass Sie die Transportrollen nicht berühren. 4. -
Seite 66: Reinigung Der Imaging-Führungen - Gründliche Reinigung
Reinigung der Imaging- Es wird empfohlen, die Imaging-Führungen nur bei Bedarf gründlich zu Führungen – gründliche reinigen. Reinigung HINWEIS: Halten Sie die Imaging-Führungen an den grünen Laschen, um zu verhindern, dass bei der Reinigung Fingerabdrücke auf die Imaging-Führungen geraten. Obere Imaging-Führung 1. -
Seite 67: Verwenden Eines Transport-Reinigungsblatts
Untere Imaging-Führung 8. Drehen Sie die Schrauben an den beiden Enden der unteren Imaging- Führung nach links und nehmen Sie die Imaging-Führung heraus. Legen Sie die Imaging-Führung vorsichtig zur Seite. 9. Reinigen Sie den Bereich zwischen den LEDs sorgfältig mit einem Staubsauger. -
Seite 68: Abschließende Reinigungsschritte
Abschließende Führen Sie nach Anwendung des Transport-Reinigungsblatts Folgendes aus: Reinigungsschritte 1. Schalten Sie den Scanner aus. 2. Öffnen Sie die Scannerabdeckung. 3. Wischen Sie mit einem fusselfreien Tuch über die offen liegende Seite der oberen und der unteren Imaging-Führung. 4. Schließen Sie die Scannerabdeckung und führen Sie einen Testscan durch, um die Bildqualität zu überprüfen. - Seite 69 Methode 2: 1. Schalten Sie den Scanner aus. 2. Entfernen Sie das Ausgabefach. 3. Heben Sie die Druckerabdeckung zum Öffnen an. HINWEIS: Wenn Sie das Ausgabefach nicht entfernen möchten, können Sie den vorderen Teil des Ausgabefachs anheben, dann die Druckerabdeckung anheben und hinter der Höhenanpassungsklappe positionieren.
-
Seite 70: Auswechseln Der Transportringe Des Einzugsmoduls
Auswechseln der 5. Wenn Sie das gesamte Einzugsmodul auswechseln, fahren Sie mit Schritt Transportringe des 11 fort. Wenn Sie die Rollengummis austauschen, fahren Sie mit Schritt 5 Einzugsmoduls fort. 6. Drücken Sie mit einer Hand die Sperrriegel (je einen auf jeder Seite), während Sie mit der anderen Hand das untere Gehäuseteil festhalten. -
Seite 71: Auswechseln Des Einzugsmoduls
10. Ersetzen Sie die Kernbaugruppe im unteren Einzugsmodulgehäuse und richten Sie die Laschen im oberen Gehäuse an den Steckplätzen auf dem unteren Gehäuse aus. 11. Drücken Sie beide Gehäuseteile aufeinander, bis sie einrasten. Auswechseln des 12. Führen Sie den Stift auf der linken Seite des Einzugsmoduls mit dem Stab Einzugsmoduls (1) ein. -
Seite 72: Auswechseln Der Trennrolle Oder Der Transportringe
Auswechseln der 1. Schalten Sie den Scanner aus. Trennrolle oder der 2. Öffnen Sie die Scannerabdeckung. Transportringe 3. Ziehen Sie die Trennrollenabdeckung nach vorne und entfernen Sie die Trennrolle. HINWEIS: Die Abdeckung der Trennrolle ist mit einer Feder befestigt. Halten Sie die Trennrollenabdeckung nach hinten, um die Trennrolle herauszunehmen, und bringen Sie sie dann wieder vorsichtig in die geschlossene Position zurück. -
Seite 73: Austauschen Des Vortrenn-Pads
So wechseln Sie die Transportringe aus: 6. Wechseln Sie die Rollengummis aus, indem Sie sie einzeln von der Antriebsrolle abziehen. 7. Montieren Sie die neuen Rollengummis, indem Sie diese vorsichtig auf die Antriebsstange ziehen. WICHTIG: Dehnen Sie die Rollengummis nicht zu stark, damit sie nicht einreißen. -
Seite 74: Auswechseln Der Imaging-Führungen
Auswechseln der Imaging- Wechseln Sie die Imaging-Führungen aus, wenn sie stark verkratzt sind und Führungen die Schäden sich auf den Bildern bemerkbar machen. 1. Schalten Sie den Scanner aus. 2. Öffnen Sie die Scannerabdeckung. 3. Lösen Sie die Schrauben an den Enden der unteren Imaging-Führung und nehmen Sie die Führung heraus. -
Seite 75: Zubehör Und Verbrauchsmaterialien
146 2415 der Scannerserie Kodak Imaging-Führungen 871 4438 Kodak Drehbarer weißer Hintergrund 161 2605 Kodak Digital Science Transport-Reinigungsblätter (50 Stück) 169 0783 Kodak Rollenreinigungspads (24 Stück) 100 2716 Antistatiktücher für Kodak Scanner (144 Stück)* 896 5519 Brillianize Detailer Wipes für Kodak Scanner 826 6488 Kodak Saugfilz für Drucker... - Seite 76 A-61995_de April 2022...
-
Seite 77: Fehlersuche
Host-Computer kann jedoch einige Sekunden benötigen, um den Scanner zu entdecken. Aktualisierung der Kodak Alaris aktualisiert häufig Treiber und Firmware, um Probleme zu beheben und neue Funktionen hinzuzufügen. Wenn Fehler auftreten, sollten Software Sie zunächst auf den neuesten Treiber aktualisieren, bevor Sie sich an den Kundendienst wenden. - Seite 78 A-61995_de April 2022...
-
Seite 79: Anhang A - Behördliche Bestimmungen
Anhang A - Behördliche Bestimmungen Erläuterung Nicht übersetzte Informationen in diesem Abschnitt gelten nur für Kunden in diesen Regionen. Angaben zur elektromagnetischen Verträglichkeit USA: Dieses Gerät wurde getestet und liegt gemäß Abschnitt 15 der FCC-Bestimmungen innerhalb der Grenzwerte für ein Digitalgerät der Klasse B. - Seite 80 Taiwan: 設備名稱：掃描器 ，型號 （型式） ： Kodak i4250 Scanner / Kodak i4650 Scanner / Equipment name Type designation (Type) Kodak i4850 Scanner 限用物質及其化學符號 Restricted substances and their chemical symbols 單元 Unit 鉛 汞 鎘 六價鉻 多溴聯苯 多溴二苯醚 Lead Mercury Cadmium Hexavalent...
-
Seite 81: Anhang B Garantie - Nur Für Usa Und Kanada
Ausschlussbedingungen eintritt. Kodak Alaris leistet für Produkte, die in anderen Ländern als den USA und Kanada gekauft wurden, in den USA und Kanada keine Garantie. Käufer, die ein Produkt über ausländische Vertriebskanäle erworben haben, können sich hinsichtlich des Garantieschutzes gegebenenfalls an den Verkäufer des Produkts wenden. - Seite 82 Sie uns: Kodak Alaris Response Center: (800) 822-1414 Das Response Center ist von Montag bis Freitag (außer in den Betriebsferien von Kodak Alaris) von 8:00 bis 17:00 Uhr Ortszeit verfügbar. Halten Sie bitte bei Ihrem Anruf die Modell-, Teile- und Seriennummer des Kodak Scanners sowie den Kaufnachweis bereit. Der anspruchsberechtigte Käufer sollte auch bereit sein, eine Beschreibung des Problems vorzulegen.
- Seite 83 Kodak Alaris bietet auch eine Reihe von Serviceprogrammen an, die Sie zusätzlich erwerben können, um die Verwendung und Pflege Ihres Kodak Scanners zu vereinfachen. Kodak Alaris hat sich zum Ziel gesetzt, seinen Garantiepflichten mit höchster Qualität, Leistungsfähigkeit und Zuverlässigkeit nachzukommen.
- Seite 84 Produkt irgendeines der zum betreffenden Zeitpunkt geltenden Ausschlusskriterien von Kodak Alaris zutrifft, z. B. wenn sich der Käufer bei der Rücksendung der defekten Produkte an Kodak Alaris nicht an die zum betreffenden Zeitpunkt geltenden Versand- und Verpackungsrichtlinien von Kodak Alaris hält. Als „garantieberechtigte Käufer“ oder „Endbenutzer“...
- Seite 86 Alle Marken und Markennamen sind Eigentum ihrer jeweiligen Inhaber. Die Marke Kodak und das Logo von Kodak werden unter Lizenz von der Eastman Kodak Company verwendet. Kodak alaris © 2022 Kodak Alaris Inc. TM/MC/MR: Alaris 04/22...
