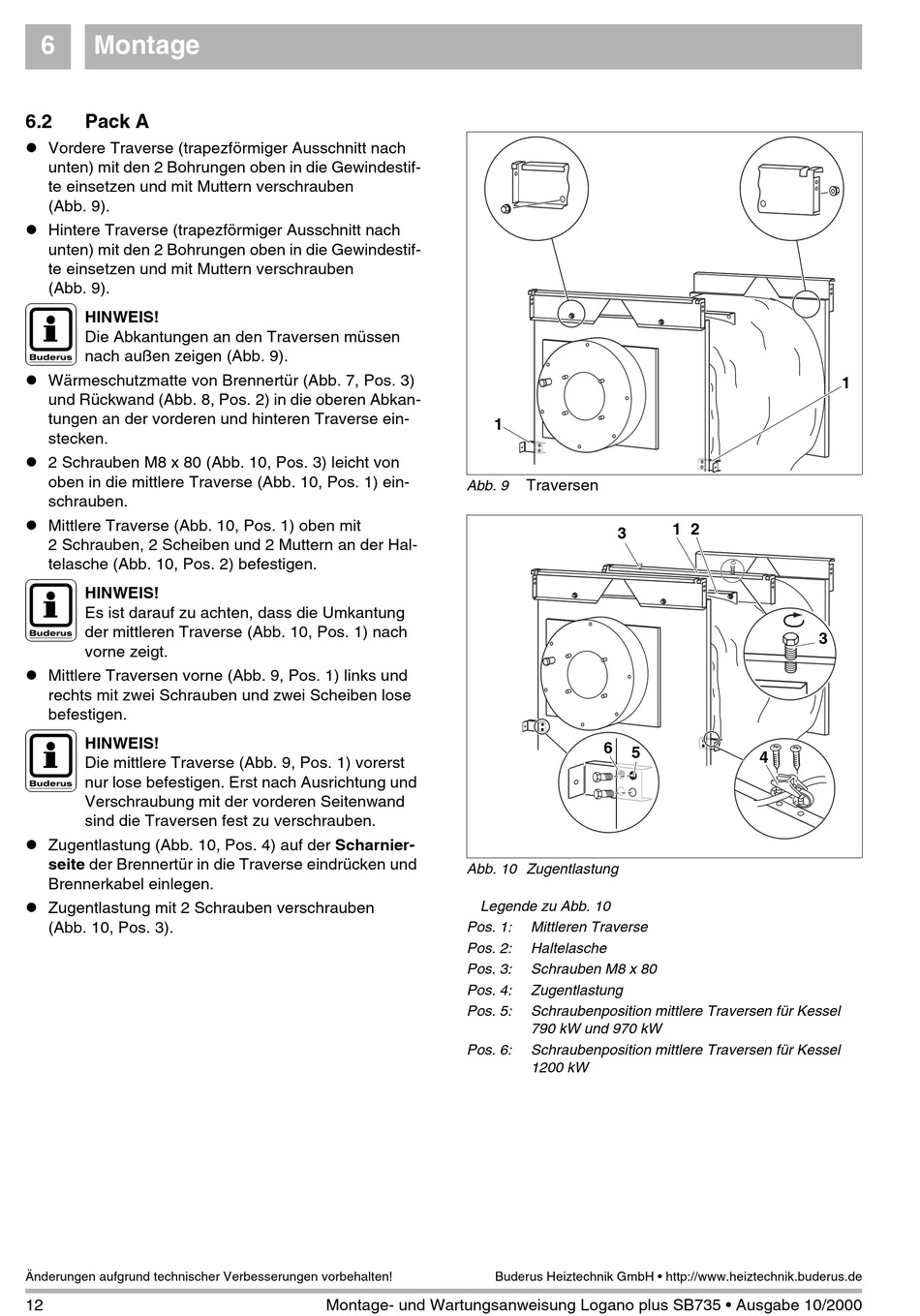

6 Montage
6.2

Pack A

l Vordere Traverse (trapezförmiger Ausschnitt nach
unten) mit den 2 Bohrungen oben in die Gewindestif-
te einsetzen und mit Muttern verschrauben
(Abb. 9).
l Hintere Traverse (trapezförmiger Ausschnitt nach
unten) mit den 2 Bohrungen oben in die Gewindestif-
te einsetzen und mit Muttern verschrauben
(Abb. 9).
J HINWEIS!
Die Abkantungen an den Traversen müssen
nach außen zeigen (Abb. 9).
l Wärmeschutzmatte von Brennertür (Abb. 7, Pos. 3)
und Rückwand (Abb. 8, Pos. 2) in die oberen Abkan-
tungen an der vorderen und hinteren Traverse ein-
stecken.
l 2 Schrauben M8 x 80 (Abb. 10, Pos. 3) leicht von
oben in die mittlere Traverse (Abb. 10, Pos. 1) ein-
schrauben.
l Mittlere Traverse (Abb. 10, Pos. 1) oben mit
2 Schrauben, 2 Scheiben und 2 Muttern an der Hal-
telasche (Abb. 10, Pos. 2) befestigen.
J HINWEIS!
Es ist darauf zu achten, dass die Umkantung
der mittleren Traverse (Abb. 10, Pos. 1) nach
vorne zeigt.
l Mittlere Traversen vorne (Abb. 9, Pos. 1) links und
rechts mit zwei Schrauben und zwei Scheiben lose
befestigen.
J HINWEIS!
Die mittlere Traverse (Abb. 9, Pos. 1) vorerst
nur lose befestigen. Erst nach Ausrichtung und
Verschraubung mit der vorderen Seitenwand
sind die Traversen fest zu verschrauben.
l Zugentlastung (Abb. 10, Pos. 4) auf der Scharnier-
seite der Brennertür in die Traverse eindrücken und
Brennerkabel einlegen.
l Zugentlastung mit 2 Schrauben verschrauben
(Abb. 10, Pos. 3).
Änderungen aufgrund technischer Verbesserungen vorbehalten!
12
1
Abb. 9
Abb. 10 Zugentlastung
Legende zu Abb. 10
Pos. 1:
Pos. 2:
Pos. 3:
Pos. 4:
Pos. 5:
Pos. 6:
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Montage- und Wartungsanweisung Logano plus SB735 • Ausgabe 10/2000
Traversen
1 2
3
6
5
Mittleren Traverse
Haltelasche
Schrauben M8 x 80
Zugentlastung
Schraubenposition mittlere Traversen für Kessel
790 kW und 970 kW
Schraubenposition mittlere Traversen für Kessel
1200 kW
1
3
4
