Die Bauart ermöglicht Montierung des Relais ganz nahe andere uni-line Einheiten. Ein
Abstand von min. 50 mm zwischen bzw. der Ober- und Unterseite dieses Relais und
anderen Relais/Einheiten ist jedoch erforderlich.
Die DIN Schiene ist immer waagerecht zu montieren, wenn sie mehrere Relais trägt.

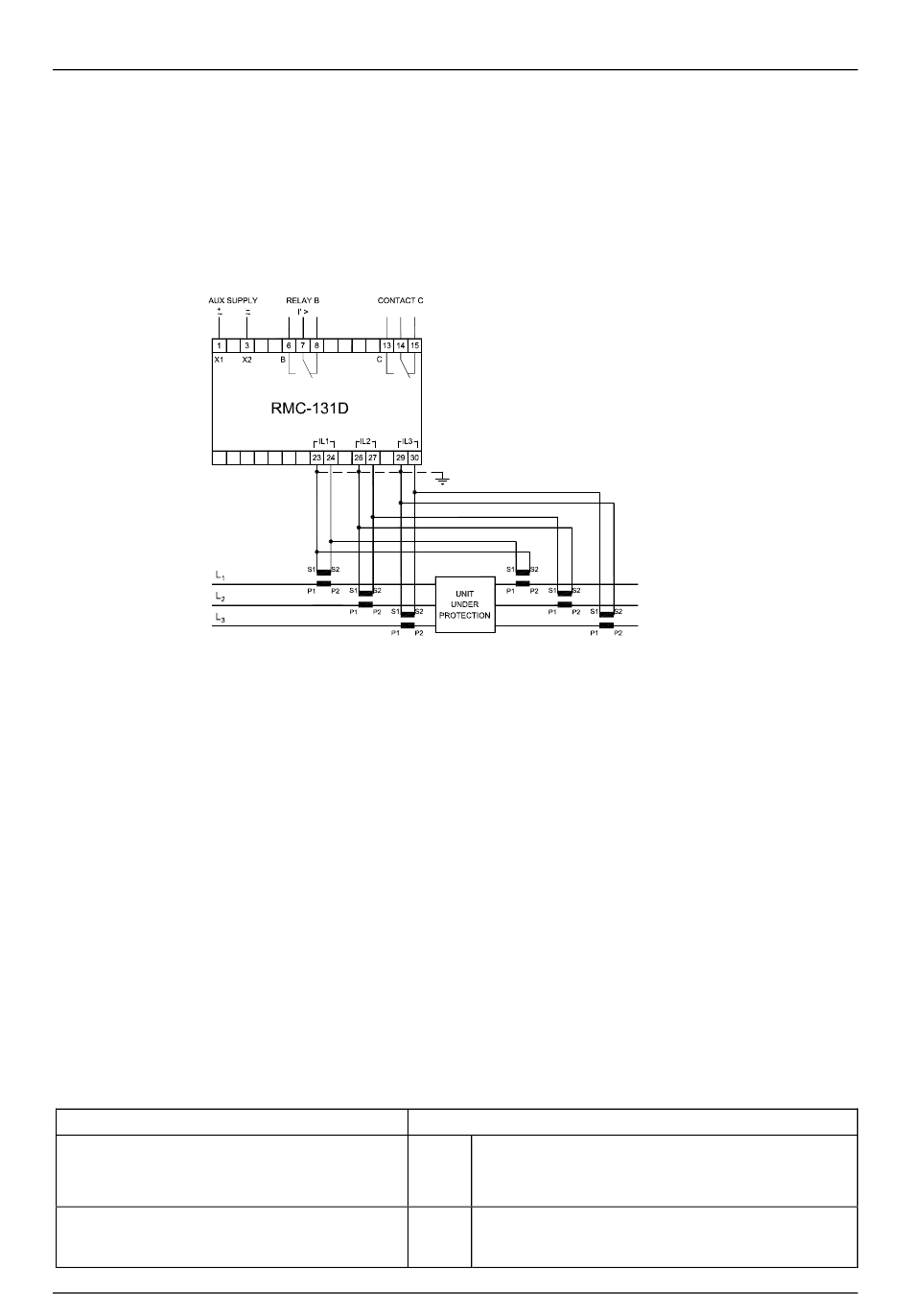

4. Anschlüsse
Der Hilfsspannungsanschluß kann durch eine 2A Sicherung geschützt werden.
Das Relais ist vor ESD (elektrostatischer Elektrizität) geschützt, und ein weiterer Son-
derschutz während des Montieren des Relais davor ist deswegen nicht erforderlich.
Die Charakteristiken der auswändigen Stromwandler und die der Stromwandler im
Generatorsternpunkt sollen einander gleich sein (die Verwendung völlig identischer
Stromwandler wird empfohlen), und die Länge der Anschlußleitungen (die Belastung)
sollen gleichfalls diesselbe sein. Diese Stromwandler sind allein für den Differential-
schutz zu verwenden – sie dürfen keine andere Funktion haben, da eine ungleiche
Belastung der Sekundärseite auftreten darf.
Beim Anschluß an 1 oder 2 Phasen unbenutzte Eingänge offen bleiben lassen.
5. Inbetriebnahmeanleitung
5.1 Einstellung und Anzeige
Einstellung von
Differentialstrom Einstellpunkt:
(4...40%) von I
n
Verzögerung: (0...T1)
0...1 s/0...5 s/0...10 s
Installations- und Inbetriebnahmeanleitung RMC-131D
LED/Relais
"I'>"
Gelbe LED leuchtet, wenn Grenzwert
überschritten wurde. Kontakt hat noch
nicht geschaltet.
Kontakt schaltet und rote LED leuchtet
nach Ablauf der Zeit.
* Hinweis: 1 Relais mit 2
Sätzen von Kontakten
4189340121G (D)
