1. Beschreibung
Dieses Differentialschutzrelais des Typs RMC-131D ist Teil einer kompletten DEIF-
Baureihe (die uni-line) von Relais für den Schutz und die Regelung von Generatoren.
2. Etikett

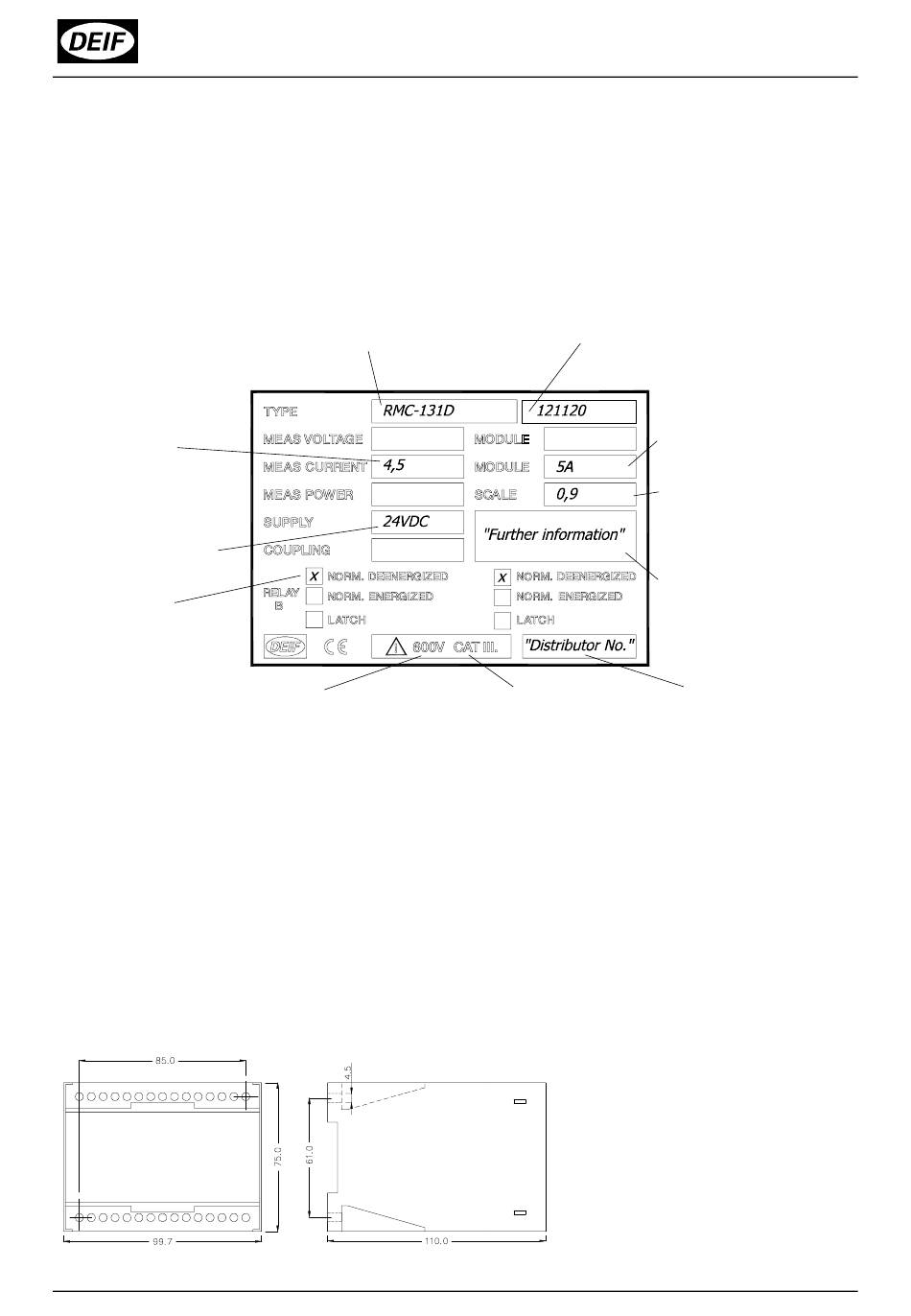

Das Relais ist mit einem Etikett mit den folgenden Daten ausgestattet:
Meßstrom entspricht
100% der Skala
Versorgungsspannung
Relaisschaltung
Gezeigt sind Schaltungen
B und C als normal abge-
fallene Relais
Hinweis: Das Relais ist mit einem 200 ms Einschaltkreis ausgestattet, der die
korrekte Funktion des Relais beim Einschalten der Hilfsspannung
sicherstellt. Normal angezogene Kontakte ("NE") werden nicht betätigt
(Kontakt öffnet/schließt nicht) vor Ablauf von 200 ms nach Einschalten der
Hilfsspannung. Außerdem ist das Relais mit einem 200 ms Ausschaltkreis
versehen, der die Überwachung und Erfassung nach Ausschalten der
Hilfsspannung sicherstellt.
3. Montageanleitung
Seite 2 von 4 Tel.: (+45) 9614 9614 • Fax: (+45) 9614 9615 • E-mail: deif@deif.com
Typenbezeichnung
Höchste Spannung
der Erde gegenüber
DEIF's Bestätigungsnr.
Bei Anfragen anzugeben
Installationskategorie
Das RMC-131D ist für den
Schalttafelaufbau vorgesehen,
entweder an einer 35 mm DIN
Schienen oder mittels 2 Stück
4 mm-Schrauben montiert.
Gewicht: Ca. 0,650 kg
Montiertes Strommodul
Skalierung
(Für Anpassung der
Einheit an den Meßstrom)
Z.B. Zeitverzögerung(en),
Sondereichung
Vertreters ID-Nr.
Wird vom Vertreter bei
Kundenanpassung der
Einheit ausgefüllt
