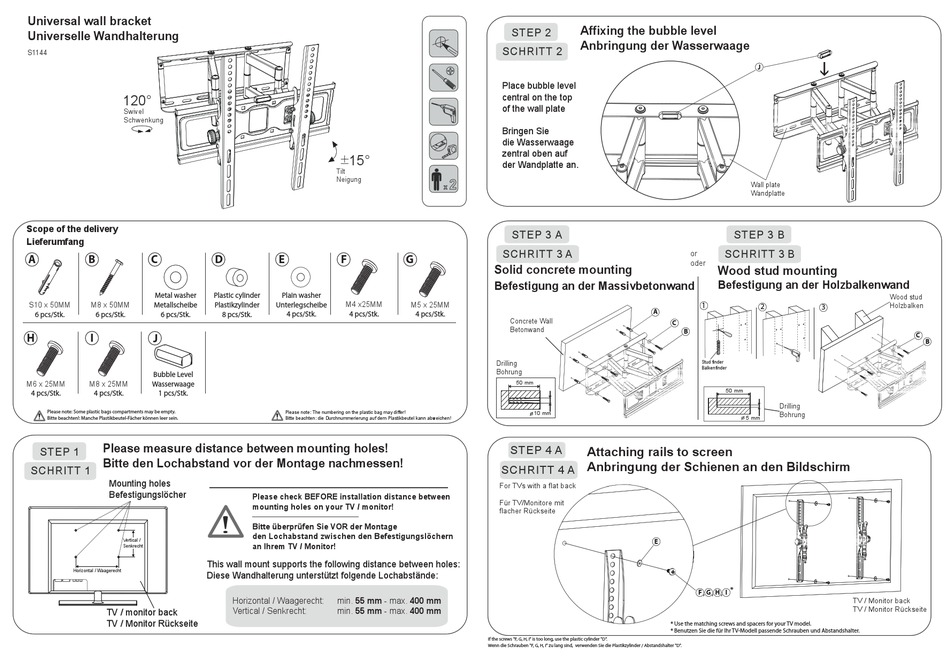

RICOO S1144 Montageanleitung

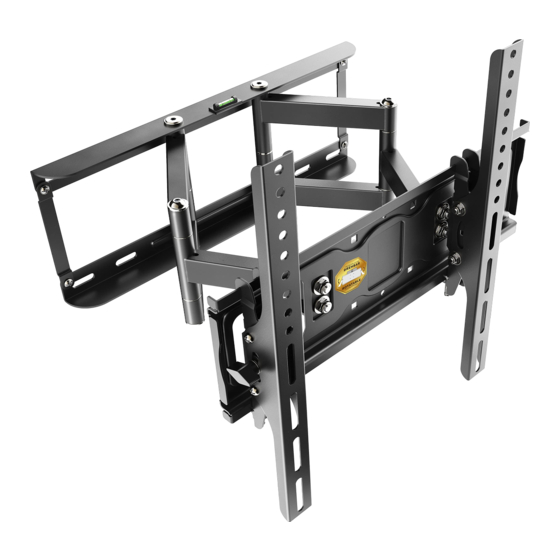

Universal wall bracket
Universelle Wandhalterung
S1144
120°
Swivel
Schwenkung
Scope of the delivery
Lieferumfang
A B C
Metal washer
S10 x 50MM M8 x 50MM Metallscheibe
6 pcs/Stk. 6 pcs/Stk. 6 pcs/Stk.
H I
J
Bubble Level
M6 x 25MM M8 x 25MM Wasserwaage
4 pcs/Stk. 4 pcs/Stk. 1 pcs/Stk.
Please note: Some plastic bags compartments may be empty.
!
Bitte beachten!: Manche Plastikbeutel-Fächer können leer sein.
Please measure distance between mounting holes!
STEP 1
Bitte den Lochabstand vor der Montage nachmessen!
SCHRITT 1
Mounting holes
Befestigungslöcher
Vertical /
Senkrecht
Horizontal / Waagerecht
TV / monitor back
TV / Monitor Rückseite
15°
±
Tilt
Neigung
D E F
Plastic cylinder Plain washer
M4 x25MM
Plastikzylinder Unterlegscheibe
4 pcs/Stk.
8 pcs/Stk. 4 pcs/Stk.
Please note: The numbering on the plastic bag may differ!
!
Bitte beachten: die Durchnummerierung auf dem Plastikbeutel kann abweichen!
Please check BEFORE installation distance between
mounting holes on your TV / monitor!
!
Bitte überprüfen Sie VOR der Montage
den Lochabstand zwischen den Befestigungslöchern
an Ihrem TV / Monitor!
This wall mount supports the following distance between holes:
Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Waagerecht: min. 55 mm - max. 400 mm
Vertical / Senkrecht: min. 55 mm - max. 400 mm
Affixing the bubble level
STEP 2
Anbringung der Wasserwaage
SCHRITT 2
Place bubble level
central on the top
of the wall plate
Bringen Sie
die Wasserwaage
zentral oben auf
der Wandplatte an.
STEP 3 A
SCHRITT 3 A
G
Solid concrete mounting
Befestigung an der Massivbetonwand
M5 x 25MM
4 pcs/Stk.
Concrete Wall
Betonwand
Drilling
Bohrung
50 mm
10 mm
STEP 4 A
SCHRITT 4 A
For TVs with a flat back
Für TV/Monitore mit
flacher Rückseite
If the screws "F, G, H, I" is too long, use the plastic cylinder "D".
Wenn die Schrauben "F, G, H, I" zu lang sind, verwenden Sie die Plastikzylinder / Abstandshalter "D".
J
Wall plate
Wandplatte
STEP 3 B
SCHRITT 3 B
or
oder
Wood stud mounting
Befestigung an der Holzbalkenwand
1
2
A
C
B
Stud finder
Balkenfinder
50 mm
5 mm
Attaching rails to screen
Anbringung der Schienen an den Bildschirm
E
*
F G H I
, , ,
* Use the matching screws and spacers for your TV model.
* Benutzen Sie die für Ihr TV-Modell passende Schrauben und Abstandshalter.

Wood stud
Holzbalken
3
C
B
Drilling
Bohrung
TV / Monitor back
TV / Monitor Rückseite
