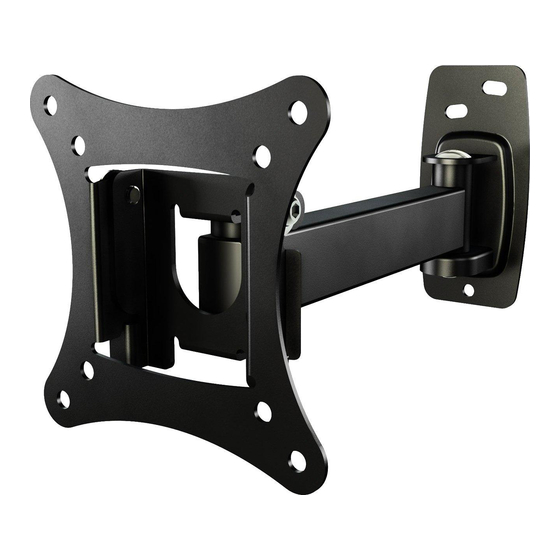

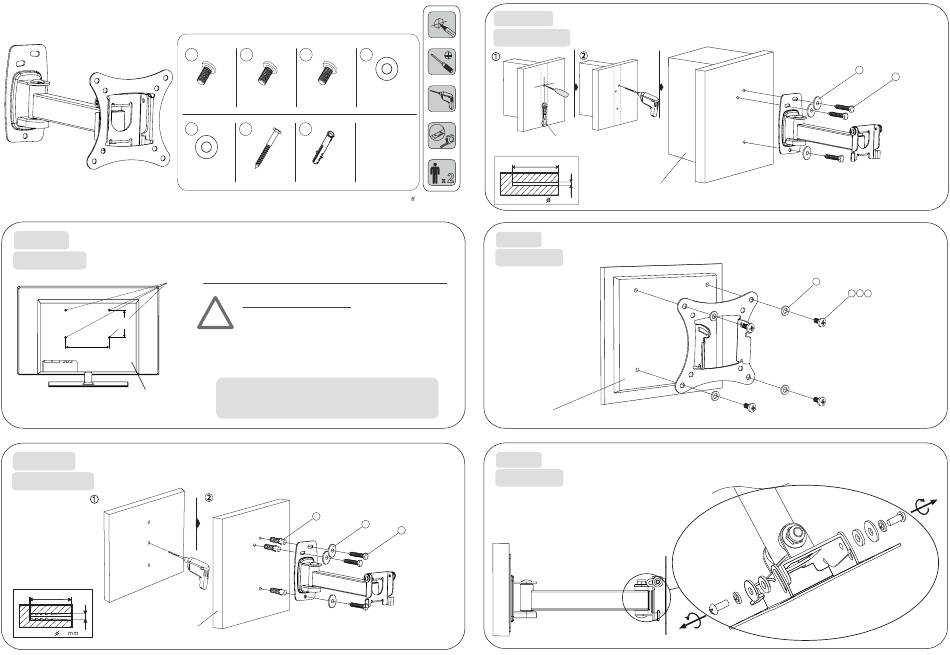

RICOO S1011 Montageanleitung

Scope of the delivery
Typ: S1011
Lieferumfang
Metallscheibe M6
Please measure distance between mounting holes.
STEP 1
Bitte den Lochabstand vor der Montage nachmessen.
SCHRITT 1
Mounting holes
Befestigungslöcher
Vertical /
Senkrecht
Horizontal / Waagerecht
TV / monitor back
TV / Monitor Rückseite
STEP 2 A Solid concrete mounting
Befestigung an der Massivbetonwand
SCHRITT 2 A
1
Drilling
Bohrung
50 mm
Concrete Wall
8
Betonwand
Plastic bag / Plastikbeutel
A B C
M4 x 12MM M5 x 12MM M6 x 12MM
4 pcs/Stk. 4 pcs/Stk. 4 pcs/Stk.
E F G
Metal washer M6
M6 x 50MM S8 x 40MM
3 pcs/Stk. 3 pcs/Stk. 3 pcs/Stk.
Please note: The numbering on the plastic bag may di er!
Bitte beachten: die Durchnummerierung auf dem Plastikbeutel kann abweichen!
Please check BEFORE installation distance between
mounting holes on your TV / monitor!
!
Bitte überprüfen Sie VOR der Montage
den Lochabstand zwischen den Befestigungslöchern
an Ihrem TV / Monitor!
This wall mount supports the following distance between holes / VESA:
Diese Wandhalterung unterstützt folgende VESA / Lochabstände:
75mm, 100mm
Horizontal / Waagerecht:
Vertical / Senkrecht : 75mm, 100mm
G
STEP 2 B
SCHRITT 2 B
D
1
Plain washers
Unterlegscheiben
4 pcs/Stk.
Drilling
Bohrung
50 mm
STEP 3
SCHRITT 3
Monitor back
Monitor Rückseite
STEP 4
SCHRITT 4
Loosen the fixing screws on front
panel mounting. (entirely)
E
Lösen Sie die Fixierungsschrauben
F
an der Frontplattenaufhängung. (komplett)
Wood stud mounting
Befestigung an der Holzbalkenwand
Stud finder
Balkenfinder
Wood stud
Holzbalken
3 mm
Attaching wall bracket to screen
Anbringung der Halterung an den Bildschirm
Preparing front panel mounting.
Vorbereitung der Frontplattenaufhängung.
E
F
D
*
A B C
, ,
* Use the matching screws for your TV model.
* Benutzen Sie die für Ihr TV-Modell passende Schrauben.
