Installation Kurbelwannenheizung

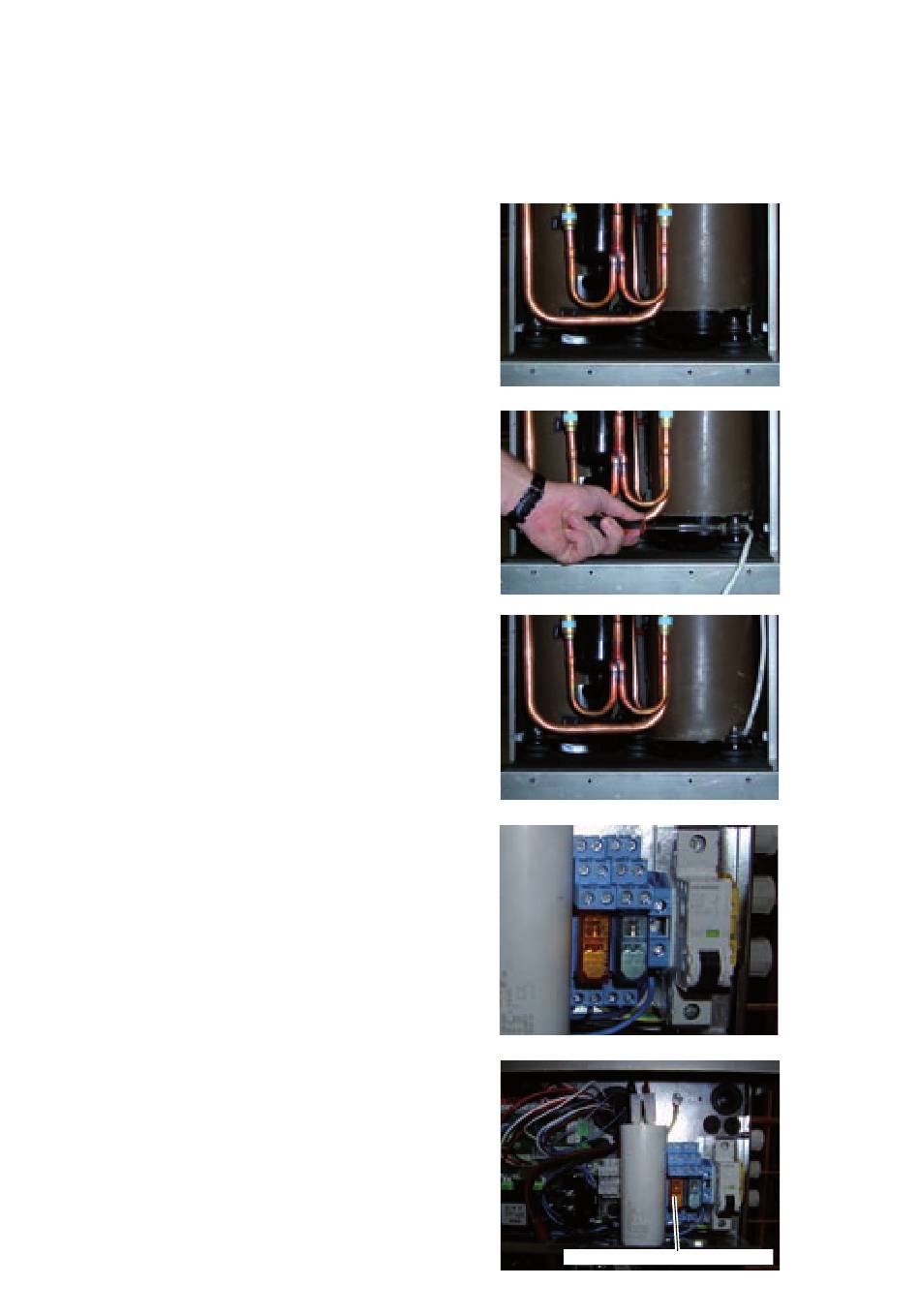

1. Schalten Sie den Kaltwasser-Erzeuger
spannungsfrei.
2. Demontieren Sie das Bedienungspaneel.
3. Schieben Sie die Kompressorisolation ca.
2-3 cm nach oben.
5. Legen Sie die Kurbelwannenheizung um
den Kompressor und schieben das Ende
des Metallbandes in die Lasche ein.
6. Ziehen Sie das Band um den Kompressor
so dass ein Abstand zur Kompressorso-
ckelplatte von ca. 1-2 cm eingehalten
wird.
Achten Sie darauf, dass sich keine
Fremdkörper zwischen Kurbelwannen-
heizung und Kompressor befinden.
7. Ziehen Sie die Schraube des Spann-
bandes so fest an bis sich eine form-
schlüssige Verbindung von Kompres-
sorgehäuse und Kurbelwannenheizung
ergibt.
8. Schneiden Sie das Spannband bei einer
überstehende Länge von ca. 5 cm
entsprechend ab und schieben Sie die
Isolation des Kompressors zurück.
9. Führen Sie die Leitung in den Schalt-
kasten ein.
10. Öffnen Sie die Abdeckung des
Schaltkastens im Kaltwasser-Erzeuger.
11. Setzen Sie den Relaissockel auf die
DIN-Schiene und montieren das Relais
auf den Sockel.
Beachten Sie die Spulenspannung
des Relais von 230 V~.
12. Verbinden Sie die Anschlüsse gemäß
dem Elektrischen Schaltschema.
Die elektrischen Anschlüsse sind als
Festanschlüsse nach den geltenden
Bestimmungen auszuführen!
Die unterschiedlichen Relais dürfen
nicht vertauscht werden. Bei Fehl-
anschluss entstehen Defekte.
13. Kontrollieren Sie die Klemmstellen auf
Festigkeit.
14. Testen Sie die Funktion.
15. Montieren Sie alle demontierten Teile.
6
Relais mit Relaissockel 230V
