Mode-LED-Zustand
LED leuchtet dauerhaft
LED blinkt gleichmäßig an/aus
LED blitzt regelmäßig auf
RF-LED
Die RF-LED leuchtet bei Funk-Kommunikation kurz auf. Sie zeigt,
wann der Access Point per Funk mit einem Teilnehmer (Schalter
oder Aktor) im System kommuniziert. Dies gilt nur für Teilnehmer,
die von der Sensor Bridge verwaltet werden.

Werkseinstellungen

Im Auslieferungszustand ist das Gateway mit folgenden
Werten konfiguriert:
Einstellung Standardwert
IP-Konfiguration Statisch
IP-Adresse 192.168.3.32
Subnetzmaske 255.255.255.0
Benutzername admin
Passwort steute
Geräte-Konfiguration auf Auslieferungszustand zurücksetzen
- Reset-Taster für >10 s gedrückt halten. Nach ca. 5 s blinkt die LED
in einem schnellen Intervall.
- Den Taster weiter gedrückt halten. Erst, wenn die LED nach ca.
10 s erlischt, wird der Reset durchgeführt.
- Den Taster loslassen. Das Gerät startet mit
Werkseinstellungen neu.
Ethernet-Status
Die Ethernetbuchse hat zwei integrierte LEDs. Diese zeigen den
aktuellen Verbindungsstatus an.
Ethernet-LED-Zustand
grüne LED leuchtet
grüne LED aus
gelbe LED blinkt

Web-Interface

Die Sensor-Bridge-Software verfügt über eine integrierte Web-
seite zur Auflistung und Konfiguration der im System befindlichen
Schalter, Aktoren und Access Points. Um die Webseite anzuzeigen,
müssen sich der Konfigurations-PC und das Gateway im gleichen
IP-Adressbereich befinden. Für die Erstinbetriebnahme bietet sich
daher eine Punkt-zu-Punkt-Verbindung an, bei der sich beide Teil-
nehmer im IP-Adressraum 192.168.3.xxx befinden.
Bedeutung
Gateway wird initialisiert
Access Point ist betriebsbereit,
aber Sensor Bridge ist noch
nicht erreichbar (Initialisierung
noch nicht abgeschlossen)
Access Point und Sensor Bridge
sind betriebsbereit.
Bedeutung
Netzwerklink aktiv
Netzwerklink inaktiv
Daten senden oder empfangen
Achtung! Access Point und PC dürfen nicht dieselbe
IP-Adresse haben!
Einrichtung
Um auf das Web-Interface zuzugreifen:
- Browser aufrufen.
- IP-Adresse des Gateways (Werkseinstellung: http://192.168.3.32)
in den Browser eingeben.
- Anzeigesprache umschalten: Menü in der oberen rechten
Ecke auswählen.

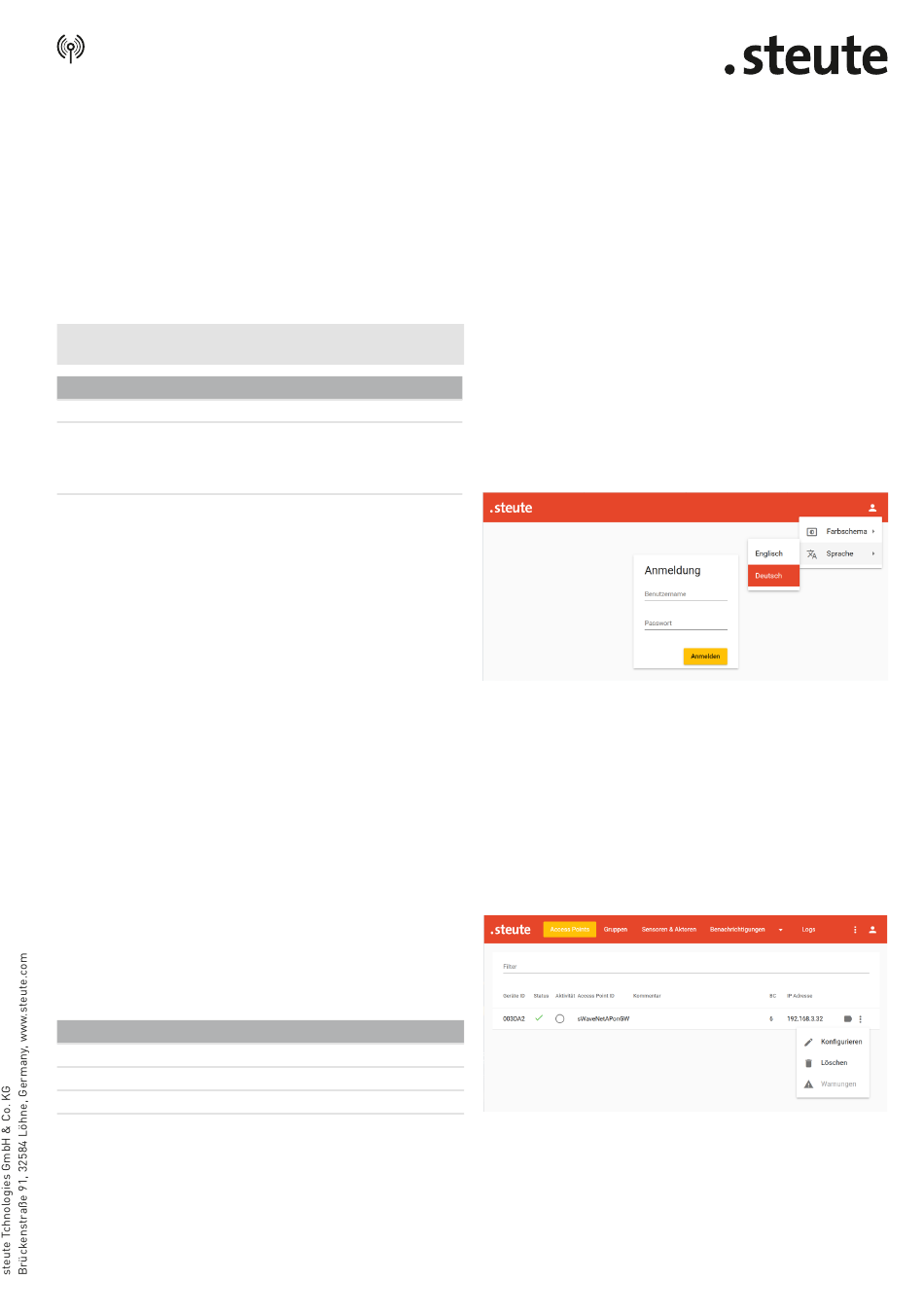

Abb. 1: Login-Screen
Das Web-Interface ist mit Usernamen und Passwort geschützt.
(Werkseinstellung: »admin«/»steute«). Nach erfolgreicher Anmel-
dung kann das Passwort geändert werden.
- Passwort ändern: Menü »Benutzereinstellungen« auswählen.
- Standard-Passwort wiederherstellen: Gerät auf
Werkseinstellungen zurücksetzen (s.o.).
Nach erfolgreicher Anmeldung öffnet sich eine Liste der Access
Points. Hier zeigen sich der im Gateway enthaltenen Access Point
und weitere, im Netzwerk befindliche Access Points.
Eine ausführliche Beschreibung aller Möglichkeiten und Parameter
der Konfigurationsoberfläche gibt es auf der Produktseite
unter steute.de.
Abb. 2: Liste der Access Points - geöffnetes Drei-Punkte-Menü
Um die Netzwerkeinstellungen zu ändern:
- Drei-Punkte-Menü auswählen (befindet sich am Ende der Zeile
des internen Access Points).
- Im Drei-Punkte-Menü die Option »Konfigurieren« auswählen. Die
Detailansicht der Access-Point-Einstellungen öffnet sich.
- In der Detailansicht den Reiter »Ethernet« auswählen.
- Im Reiter »Ethernet« die Netzwerkeinstellungen vornehmen.
