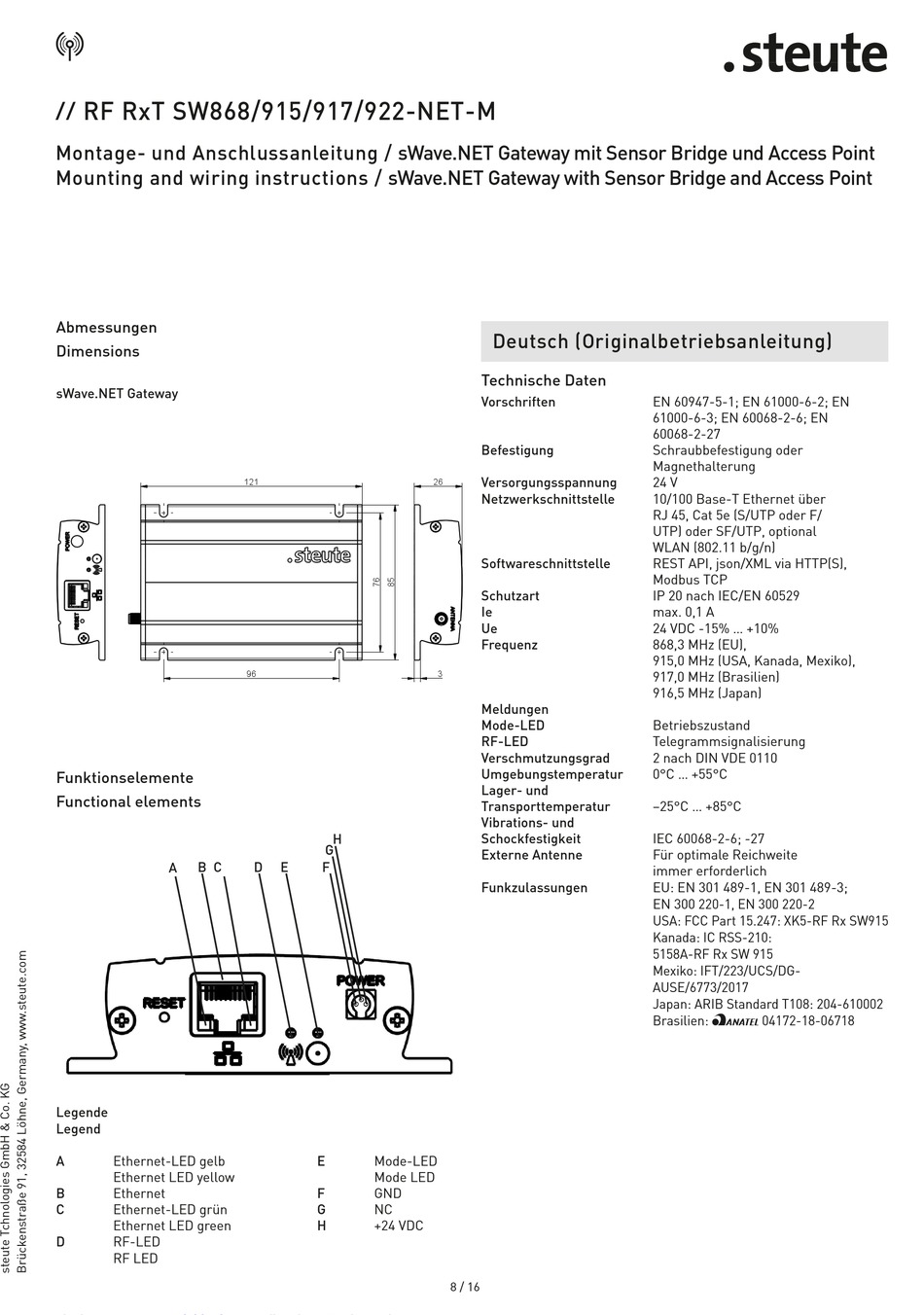

Abmessungen Dimensions; Technische Daten - steute RF RxT SW868-NET-M Montage- Und Anschlussanleitung

RF RxT SW868/915/917/922-NET-M
//
Montage- und Anschlussanleitung / sWave.NET Gateway mit Sensor Bridge und Access Point
Mounting and wiring instructions / sWave.NET Gateway with Sensor Bridge and Access Point
Abmessungen
Dimensions
sWave.NET Gateway
Funktionselemente
Functional elements
C
A B
Legende
Legend
A Ethernet-LED gelb
Ethernet LED yellow
B Ethernet
C Ethernet-LED grün
Ethernet LED green
D RF-LED
RF LED
121
96
H
G
D E F
E Mode-LED
Mode LED
F GND
G NC
H +24 VDC
Deutsch (Originalbetriebsanleitung)

Technische Daten

Vorschriften
Befestigung
Versorgungsspannung
26
Netzwerkschnittstelle
Softwareschnittstelle
Schutzart
Ie
Ue
Frequenz
3
Meldungen
Mode-LED
RF-LED
Verschmutzungsgrad
Umgebungstemperatur
Lager- und
Transporttemperatur
Vibrations- und
Schockfestigkeit
Externe Antenne
Funkzulassungen
8 / 16
EN 60947-5-1; EN 61000-6-2; EN
61000-6-3; EN 60068-2-6; EN
60068-2-27
Schraubbefestigung oder
Magnethalterung
24 V
10/100 Base-T Ethernet über
RJ 45, Cat 5e (S/UTP oder F/
UTP) oder SF/UTP, optional
WLAN (802.11 b/g/n)
REST API, json/XML via HTTP(S),
Modbus TCP
IP 20 nach IEC/EN 60529
max. 0,1 A
24 VDC -15% ... +10%
868,3 MHz (EU),
915,0 MHz (USA, Kanada, Mexiko),
917,0 MHz (Brasilien)
916,5 MHz (Japan)
Betriebszustand
Telegrammsignalisierung
2 nach DIN VDE 0110
0°C ... +55°C
–25°C ... +85°C
IEC 60068-2-6; -27
Für optimale Reichweite
immer erforderlich
EU: EN 301 489-1, EN 301 489-3;
EN 300 220-1, EN 300 220-2
USA: FCC Part 15.247: XK5-RF Rx SW915
Kanada: IC RSS-210:
5158A-RF Rx SW 915
Mexiko: IFT/223/UCS/DG-
AUSE/6773/2017
Japan: ARIB Standard T108: 204-610002
Brasilien: 04172-18-06718
