Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungslöchern an Ihrem Bildschirm!
!
Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Waagerecht
Vertikal / Senkrecht

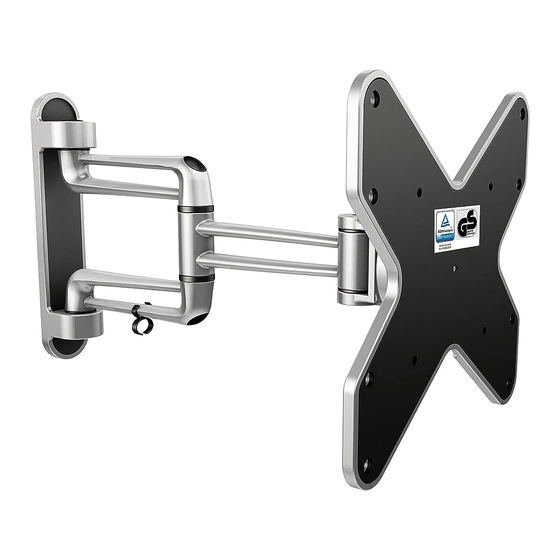

S2122
Wandhalterung für
TV / Monitore
VESA-Befestigungslöcher
Vertikal /
Senkrecht
Horizontal / Waagerecht
100x100
200x200
MONTAGEANLEITUNG
ACHTUNG: NIEMALS DAS MAXIMAL
ZULÄSSIGE BELASTUNGSGEWICHT
ÜBERSCHREITEN. MISSACHTUNG
KANN ZU SACHSCHÄDEN ODER
SCHWEREN VERLETZUNGEN FÜHREN!
Bildschirm Rückseite
100mm, 200mm
100mm, 200mm
20kg
(44lbs)
MAX
Deutsch
v.17.03
English
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für RICOO S2122
Inhaltszusammenfassung für RICOO S2122

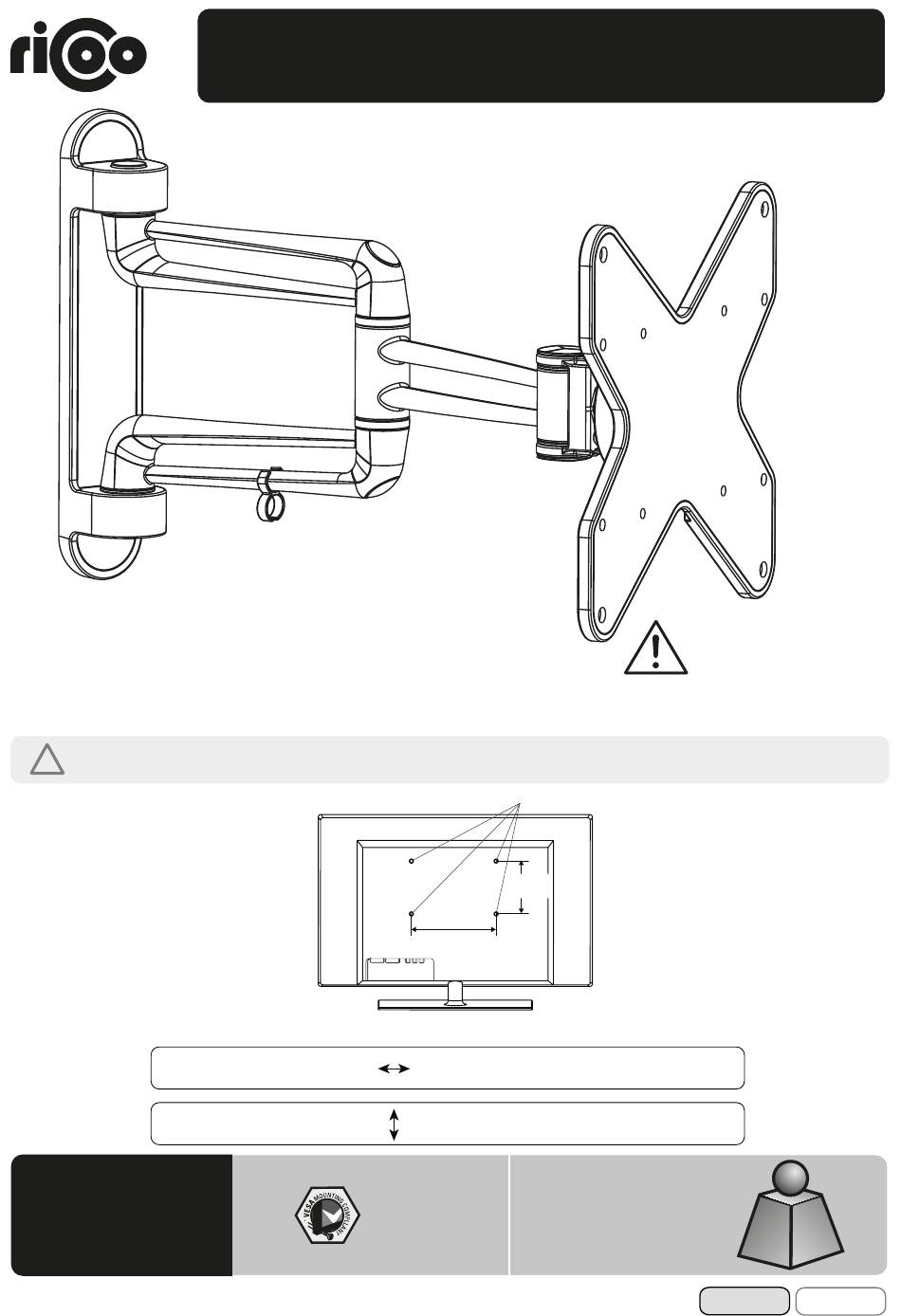

- Seite 1 Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungslöchern an Ihrem Bildschirm! VESA-Befestigungslöcher Vertikal / Senkrecht Horizontal / Waagerecht Bildschirm Rückseite Diese Wandhalterung unterstützt folgende Lochabstände: Horizontal / Waagerecht 100mm, 200mm Vertikal / Senkrecht 100mm, 200mm 20kg S2122 (44lbs) 100x100 200x200 Deutsch English...
- Seite 2 ACHTUNG: Lesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Montage beginnen. WARNUNG • Beginnen Sie nicht mit der Montage, bis Sie alle Anweisungen und Warnungen, welche in dieser Montageanleitung vorhanden sind, durchgelesen und verstanden haben. Wenn Sie Fragen zu den Anweisungen oder Warnungen haben, kontaktieren Sie bitte Ihren Händler.
-
Seite 3: Lieferumfang
Lieferumfang WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler. 3mm Inbusschlüssel (x1) Dekorative Abdeckung 1 (x1) Grundgerüst (x1) Dekorative Abdeckung 2 (x2) 4mm Inbusschlüssel (x1) Paket M M4x14 (x4) -
Seite 4: Trennung Der Frontplatte Vom Grundgerüst
1. Trennung der Frontplatte vom Grundgerüst 2a. Befestigung an der Holzbalkenwand 50mm (2") ø 4mm (ø 5/32”) Montagelöcher Holzbalken mit Balkenfinder bohren. finden und die Montagelöcher markieren. √ Wandplatte an die Wand anschrauben. W-C W-A WARNUNG • Stellen Sie sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Die Verwendung eines Balkenfinders wird dringend empfohlen. - Seite 5 2b. Befestigung an der Massivbetonwand 60mm (2.4") ø 8mm (ø 5/16") Achtung: Mitgelieferte Dübel sind nur für Massivbeton- wände geeignet! Montagelöcher markieren. Montagelöcher bohren. √ Wandplatte an die Wand anschrauben. WARNUNG Installateure müssen sicher stellen, dass die Anbaufläche das Gesamtgewicht von diesem Produkt inkl. aller angeschlossener Komponente sicher tragen kann.
-
Seite 6: Montage Der Dekorativen Abdeckungen
3. Montage der dekorativen Abdeckungen Wand Montieren Sie die dekorativen Abdeckungen entlang der Wandplatte. Achten Sie darauf, dass diese auf der Wandplatte einrasten. 4. Anbringung der Frontplatte an den Bildschirm Oberseite des TVs Deutsch English... - Seite 7 oder · Wählen Sie die zu Ihrem TV passenden Schrauben. · Montieren Sie die Frontplatte am Display. · Fixieren Sie die Frontplatte mit Hilfe von den dazugehörigen Schrauben. Ziehen Sie alle Schrauben nach. ACHTUNG: Nicht überziehen! Deutsch English...
-
Seite 8: Aufhängung Des Tv-Geräts An Die Wandhalterung / Das Grundgerüst
5. Aufhängung des TV-Geräts an die Wandhalterung / das Grundgerüst Wand Wand Heben Sie das Display inkl. montierter Frontplatte an und hängen diese in das Grundgerüst der Halterung ein. Ziehen Sie alle Schrauben (welche im Schritt 1 entfernt wurden) wieder zu. Deutsch English... - Seite 9 6. Kabelführung Wand Schließen Sie die Kabel an Ihrem Fernseher an und führen Sie die Kabel durch den Führungsbügel. ACHTUNG: Auf genügend Kabellockerung achten, damit das Schwenken der Halterung nicht beinträchtigt wird. 7. Einstellungen / Ausrichtung Je nach Gewicht des Displays, Wand kann es notwendig sein, Anpassungen an der Kugelgelenk-...
- Seite 10 Fertig 180° 180° +15° 360° -15° Die TV-Halterung kann um 180° geschwenkt, um +/-15° geneigt oder um 360° gedreht werden. Wartung • Prüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob alle Schrauben an dem Produkt fest angezogen sind. •...
- Seite 11 Please check BEFORE installation distance between mounting holes on your display! VESA-Mounting holes Vertical / Perpendicularly Horizintally Display back This wall mount supports the following distance between holes: Horizontally 100mm, 200mm Vertical / Perpendicularly 100mm, 200mm 20kg S2122 (44lbs) 100x100 200x200 RATED English Deutsch...
- Seite 12 NOTE: Read the entire instruction manual before you start installation and assembly. WARNING • Do not begin the installation until you have read and understood all the instructions and warnings contained in this installation sheet. If you have any questions regarding any of the instructions or warnings, please contact your local distributor.
- Seite 13 Component Checklist IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation. If any parts are missing or faulty, telephone your local distributor for a replacement. 3mm Allen key (x1) decorative cover 1 (x1) articulated arm assembly (x1) decorative cover 2 (x2) 4mm Allen key (x1)
- Seite 14 1. Separating the VESA Plate from the Wall Mount 2a. For Wood Stud Wall Mounting 50mm 50mm (2") (2") ø 4mm (ø 5/32”) Drill pilot holes Find and mark the exact location of mounting holes √ Screw the wall mount onto the wall W-C W-A WARNING...
- Seite 15 2b. For Solid Brick and Concrete Mounting 60mm (2.4") ø 8mm (ø 5/16") Warning: Supplied plastic anchors are only suitable for solid concrete walls! Mark the exact location of mounting holes Drill pilot holes √ Screw the wall mount onto the wall WARNING Installers must verify that the supporting surface will safely support the combined weight of the equipment and all...
- Seite 16 3. Installing the Decorative Covers wall Install the decorative covers along the wall plate rail until they fit snuggly onto the wall plate. 4. Installing the VESA Plate Top of the TV English Deutsch...
- Seite 17 Note:Choose the appropriate screws, washers and spacers (if necessary) according to the type of screen. • Screw the VESA plate onto the TV. Tighten all screws but do not over tighten. English Deutsch...
- Seite 18 5. Hooking the TV onto the Wall Mount wall wall Carefully lift your TV and hook VESA plate onto the mounted head. Tighten screws (that was previously removed) to secure. English Deutsch...
-
Seite 19: Cable Management
6. Cable Management wall Connect the cables to your TV and run the cables through the wire clip. Note: Leave slack in the cable for the arm movement. 7. Adjustment Depending on the weight of the display, wall it may be necessary to make adjustments to the Ball Joint Mechanism. - Seite 20 Done 180° 180° +15° -15° 360° Adjust to the desired position or tilt. Maintenance • Check that the bracket is secure and safe to use at regular intervals(at least every three months). • Please contact your distributor if you have any questions. English Deutsch...
