Strangregulierventil LENO™ MSV-BD

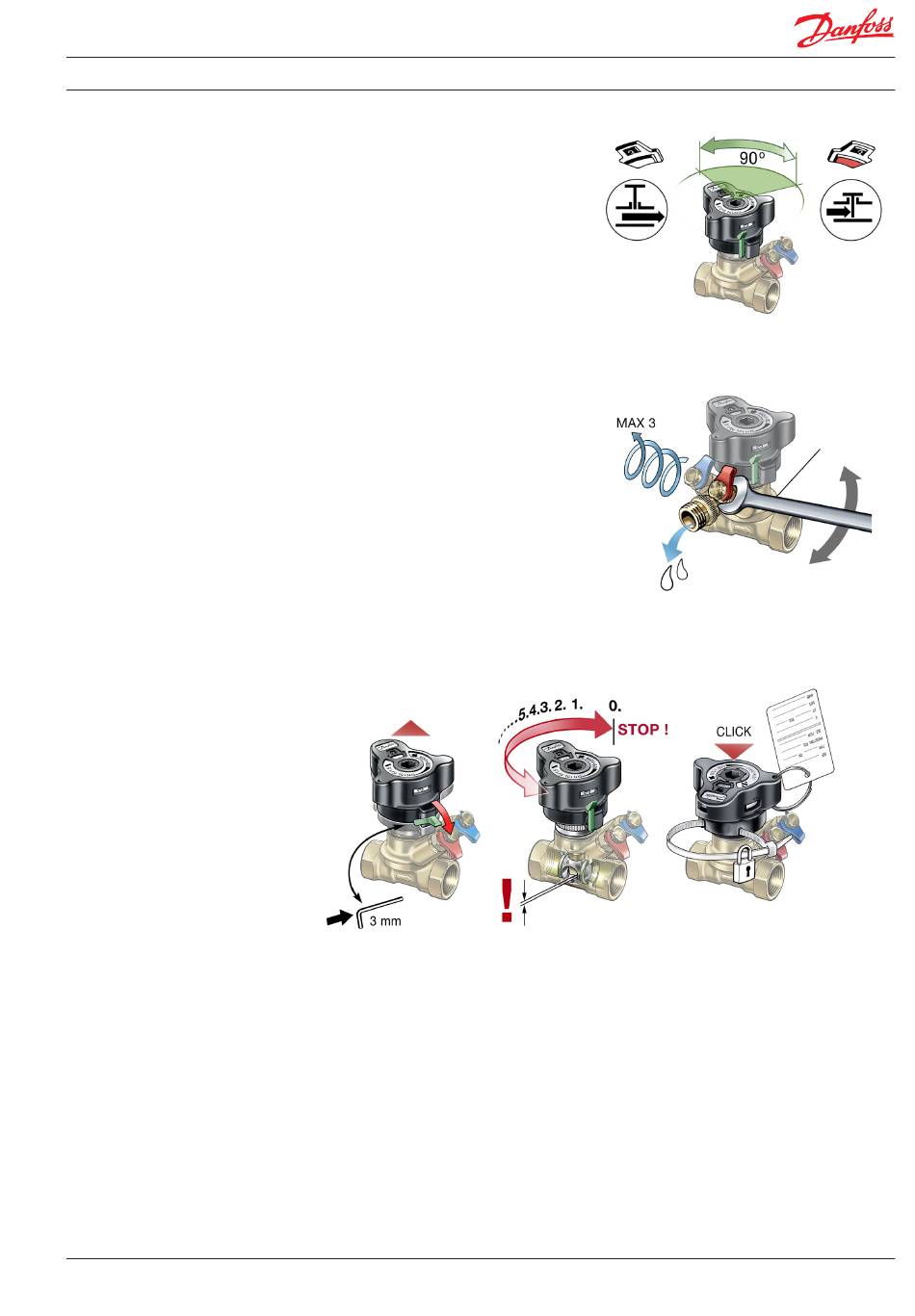

Zur Absperrung des Ventils muss das Griffstück
heruntergedrückt werden.
Die Absperrfunktion basiert auf einem Kugel-
ventil, welches zur kompletten Absperrung des
Durchflusses eine Drehung von lediglich 90 Grad
erfordert.
Am Anzeigefenster wird die aktuelle Einstellung
ersichtlich:
• rot = geschlossen
• weiß = offen
Hinweis!
Der Entleeranschluss ist ein Zubehörteil und muss
separat erworben werden.
Zur Vereinfachung der Bedienung kann der Ent-
leerhahn um 360 Grad verdreht werden.
Das Entleeren der Systemleitungen kann separat
geschehen:
Wenn der rote Messnippel geöffnet wird, wird der
Ventilvorlauf abgelassen.
Wenn der blaue Messnippel geöffnet wird, wird
der Ventilrücklauf entleert.
Das Ventil verfügt über eine Voreinstellungsfunk-
tion zur Bestimmung/Einstellung der Durchfluss-
menge.
Die Einstellung der gewünschten Durchflussmen-
ge erfolgt in 5 Schritten:
1. Entriegeln Sie die Blockierung mit dem grünen
Hebel oder einem 3-mm-Innensechskant-
schlüssel.
2. Der Griff schnellt automatisch nach oben.
3. Der berechnete Wert kann nun eingestellt
werden.
4. Wenn der Griff bis zum Einrasten gedrückt
wird, ist die Einstellung arretiert.
5. Sicherung – die Einstellung kann durch ein
Band (siehe Abbildung) oder einen Plombier-
draht gesichert werden.
VDB4C803
© Danfoss
12/2014
