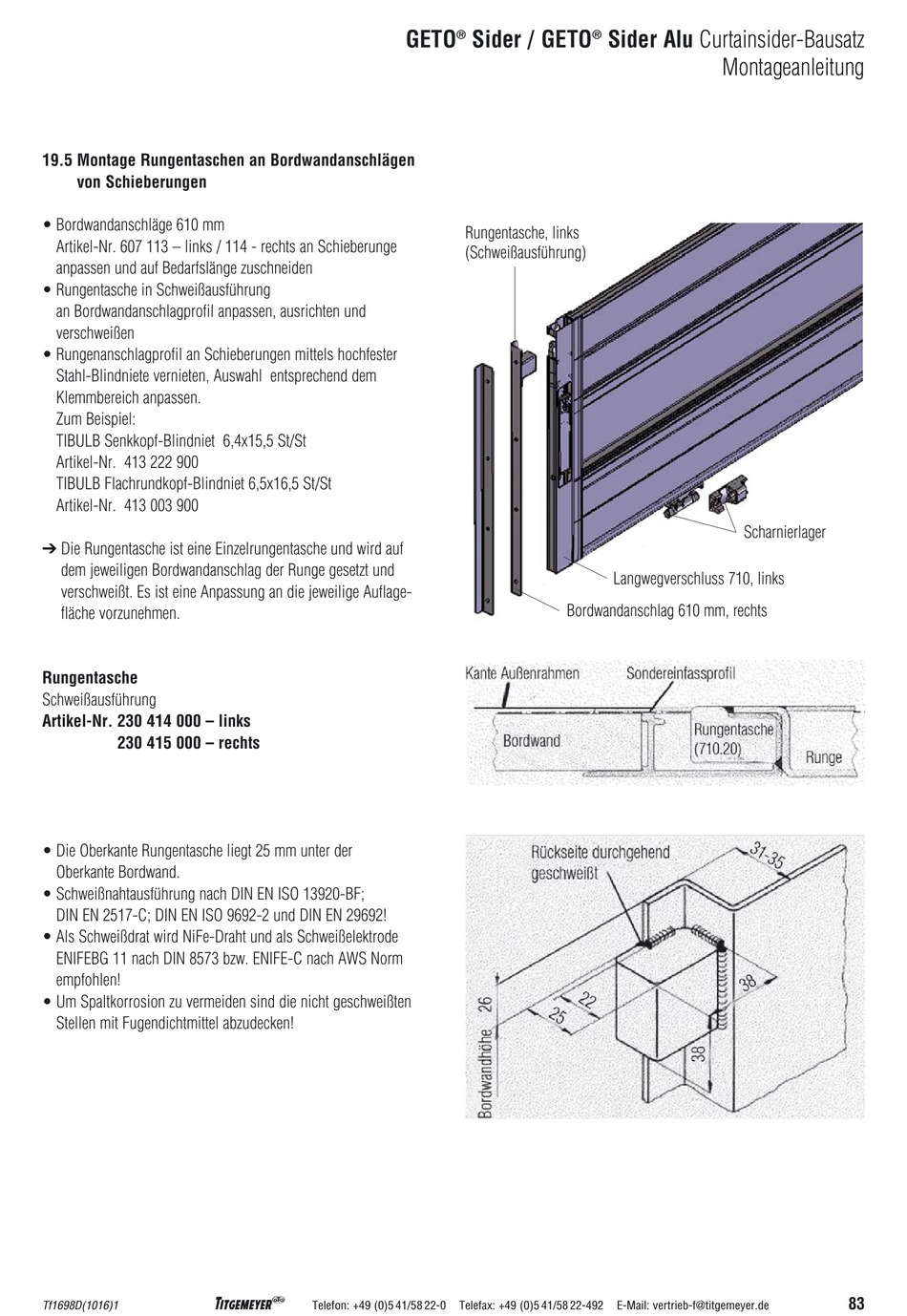

19.5 Montage Rungentaschen an Bordwandanschlägen
von Schieberungen
• Bordwandanschläge 610 mm
Artikel-Nr. 607 113 – links / 114 - rechts an Schieberunge
anpassen und auf Bedarfslänge zuschneiden
• Rungentasche in Schweißausführung
an Bordwandanschlagprofil anpassen, ausrichten und
verschweißen
• Rungenanschlagprofil an Schieberungen mittels hochfester
Stahl-Blindniete vernieten, Auswahl entsprechend dem
Klemmbereich anpassen.
Zum Beispiel:
TIBULB Senkkopf-Blindniet 6,4x15,5 St/St
Artikel-Nr. 413 222 900
TIBULB Flachrundkopf-Blindniet 6,5x16,5 St/St
Artikel-Nr. 413 003 900
➔ Die Rungentasche ist eine Einzelrungentasche und wird auf
dem jeweiligen Bordwandanschlag der Runge gesetzt und
verschweißt. Es ist eine Anpassung an die jeweilige Auflage-
fläche vorzunehmen.
Rungentasche
Schweißausführung
Artikel-Nr. 230 414 000 – links
230 415 000 – rechts
• Die Oberkante Rungentasche liegt 25 mm unter der
Oberkante Bordwand.
• Schweißnahtausführung nach DIN EN ISO 13920-BF;
DIN EN 2517-C; DIN EN ISO 9692-2 und DIN EN 29692!
• Als Schweißdrat wird NiFe-Draht und als Schweißelektrode
ENIFEBG 11 nach DIN 8573 bzw. ENIFE-C nach AWS Norm
empfohlen!
• Um Spaltkorrosion zu vermeiden sind die nicht geschweißten
Stellen mit Fugendichtmittel abzudecken!
Tf1698D(1016)1
L
Telefon: +49 (0)5 41/58 22-0
GETO
®
Sider / GETO
Rungentasche, links
(Schweißausführung)
Bordwandanschlag 610 mm, rechts
Telefax: +49 (0)5 41/58 22-492
®
Sider Alu Curtainsider-Bausatz
Montageanleitung
Scharnierlager
Langwegverschluss 710, links
E-Mail: vertrieb-f@titgemeyer.de
83
