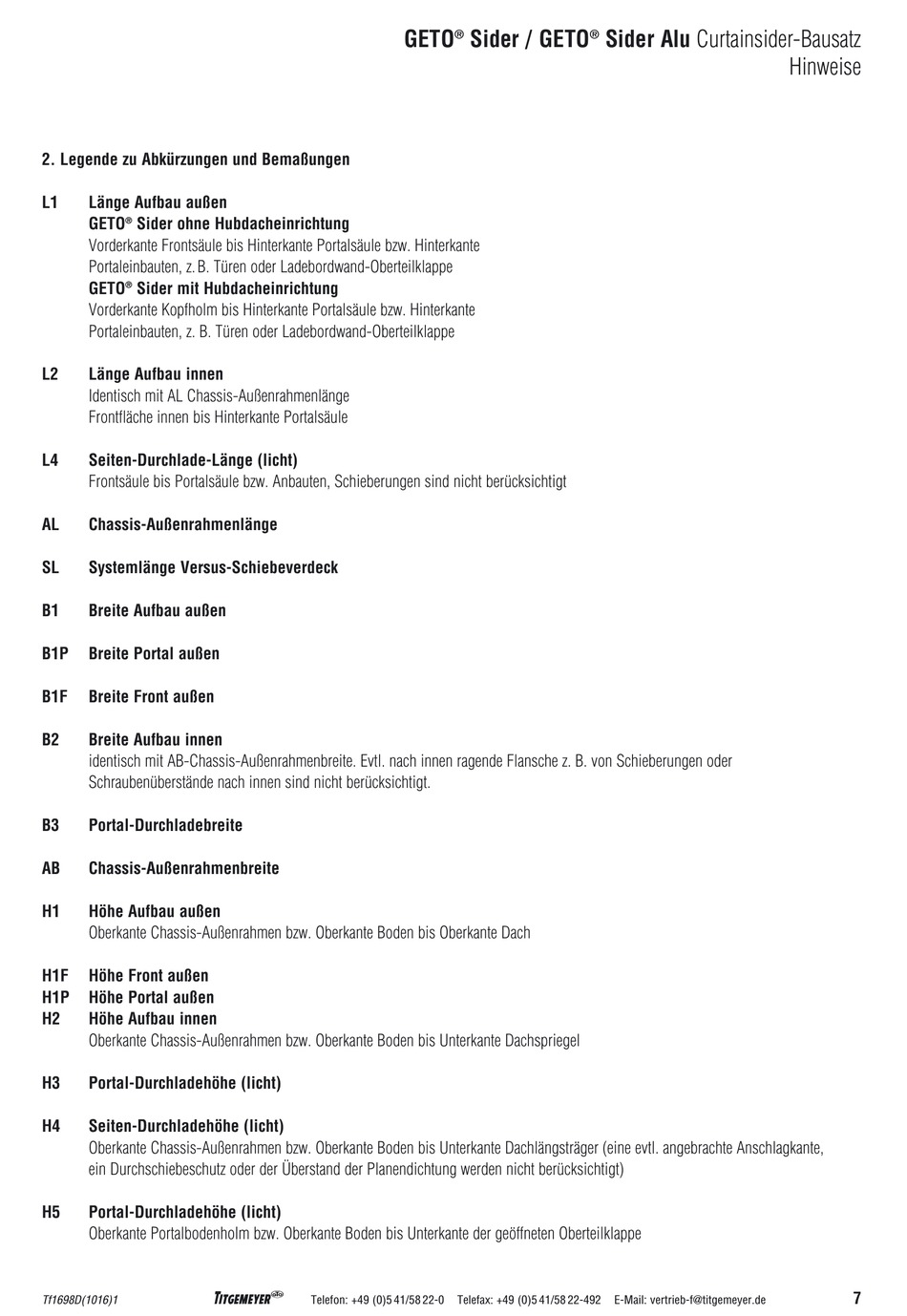

2. Legende zu Abkürzungen und Bemaßungen
L1
Länge Aufbau außen
GETO
Sider ohne Hubdacheinrichtung
®
Vorderkante Frontsäule bis Hinterkante Portalsäule bzw. Hinterkante
Portaleinbauten, z. B. Türen oder Ladebordwand-Oberteilklappe
GETO
®
Sider mit Hubdacheinrichtung
Vorderkante Kopfholm bis Hinterkante Portalsäule bzw. Hinterkante
Portaleinbauten, z. B. Türen oder Ladebordwand-Oberteilklappe
L2
Länge Aufbau innen
Identisch mit AL Chassis-Außenrahmenlänge
Frontfläche innen bis Hinterkante Portalsäule
L4
Seiten-Durchlade-Länge (licht)
Frontsäule bis Portalsäule bzw. Anbauten, Schieberungen sind nicht berücksichtigt
AL
Chassis-Außenrahmenlänge
SL
Systemlänge Versus-Schiebeverdeck
B1
Breite Aufbau außen
B1P
Breite Portal außen
B1F
Breite Front außen
B2
Breite Aufbau innen
identisch mit AB-Chassis-Außenrahmenbreite. Evtl. nach innen ragende Flansche z. B. von Schieberungen oder
Schraubenüberstände nach innen sind nicht berücksichtigt.
B3
Portal-Durchladebreite
AB
Chassis-Außenrahmenbreite
H1
Höhe Aufbau außen
Oberkante Chassis-Außenrahmen bzw. Oberkante Boden bis Oberkante Dach
H1F
Höhe Front außen
H1P
Höhe Portal außen
H2
Höhe Aufbau innen
Oberkante Chassis-Außenrahmen bzw. Oberkante Boden bis Unterkante Dachspriegel
H3
Portal-Durchladehöhe (licht)
H4
Seiten-Durchladehöhe (licht)
Oberkante Chassis-Außenrahmen bzw. Oberkante Boden bis Unterkante Dachlängsträger (eine evtl. angebrachte Anschlagkante,
ein Durchschiebeschutz oder der Überstand der Planendichtung werden nicht berücksichtigt)
H5
Portal-Durchladehöhe (licht)
Oberkante Portalbodenholm bzw. Oberkante Boden bis Unterkante der geöffneten Oberteilklappe
