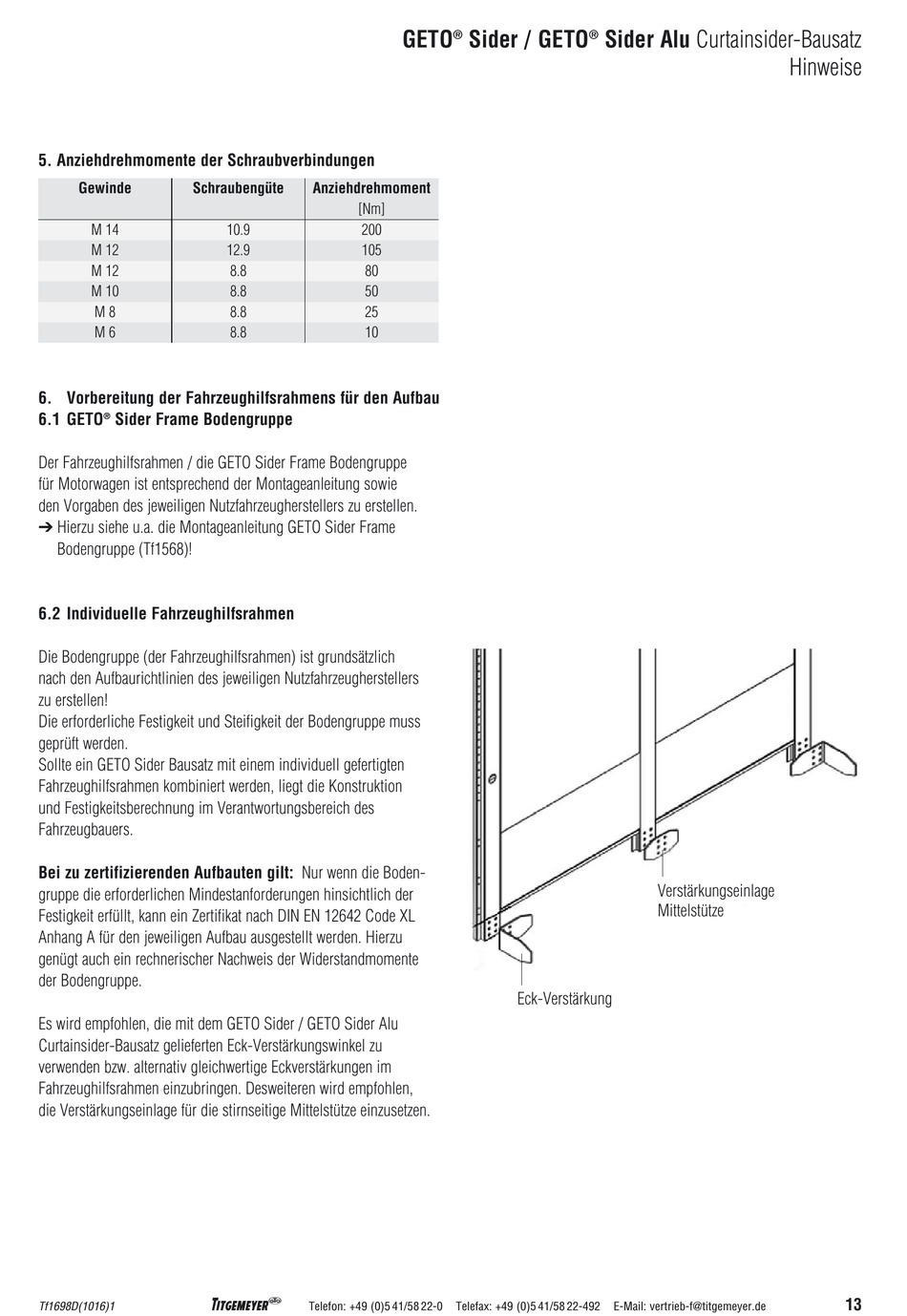

5. Anziehdrehmomente der Schraubverbindungen
Gewinde
Schraubengüte
M 14
M 12
M 12
M 10
M 8
M 6
6. Vorbereitung der Fahrzeughilfsrahmens für den Aufbau
6.1 GETO
Sider Frame Bodengruppe
®
Der Fahrzeughilfsrahmen / die GETO Sider Frame Bodengruppe
für Motorwagen ist entsprechend der Montageanleitung sowie
den Vorgaben des jeweiligen Nutzfahrzeugherstellers zu erstellen.
➔ Hierzu siehe u.a. die Montageanleitung GETO Sider Frame
Bodengruppe (Tf1568)!
6.2 Individuelle Fahrzeughilfsrahmen
Die Bodengruppe (der Fahrzeughilfsrahmen) ist grundsätzlich
nach den Aufbaurichtlinien des jeweiligen Nutzfahrzeugherstellers
zu erstellen!
Die erforderliche Festigkeit und Steifigkeit der Bodengruppe muss
geprüft werden.
Sollte ein GETO Sider Bausatz mit einem individuell gefertigten
Fahrzeughilfsrahmen kombiniert werden, liegt die Konstruktion
und Festigkeitsberechnung im Verantwortungsbereich des
Fahrzeugbauers.
Bei zu zertifizierenden Aufbauten gilt: Nur wenn die Boden -
gruppe die erforderlichen Mindestanforderungen hinsichtlich der
Festigkeit erfüllt, kann ein Zertifikat nach DIN EN 12642 Code XL
Anhang A für den jeweiligen Aufbau ausgestellt werden. Hierzu
genügt auch ein rechnerischer Nachweis der Widerstandmomente
der Bodengruppe.
Es wird empfohlen, die mit dem GETO Sider / GETO Sider Alu
Curtainsider-Bausatz gelieferten Eck-Verstärkungswinkel zu
verwenden bzw. alternativ gleichwertige Eckverstärkungen im
Fahrzeughilfsrahmen einzubringen. Desweiteren wird empfohlen,
die Verstärkungseinlage für die stirnseitige Mittelstütze einzusetzen.
Tf1698D(1016)1
Anziehdrehmoment
[Nm]
10.9
200
12.9
105
8.8
80
8.8
50
8.8
25
8.8
10
L
