GETO
®
Sider / GETO
®
Sider Alu Curtainsider-Bausatz
Montageanleitung

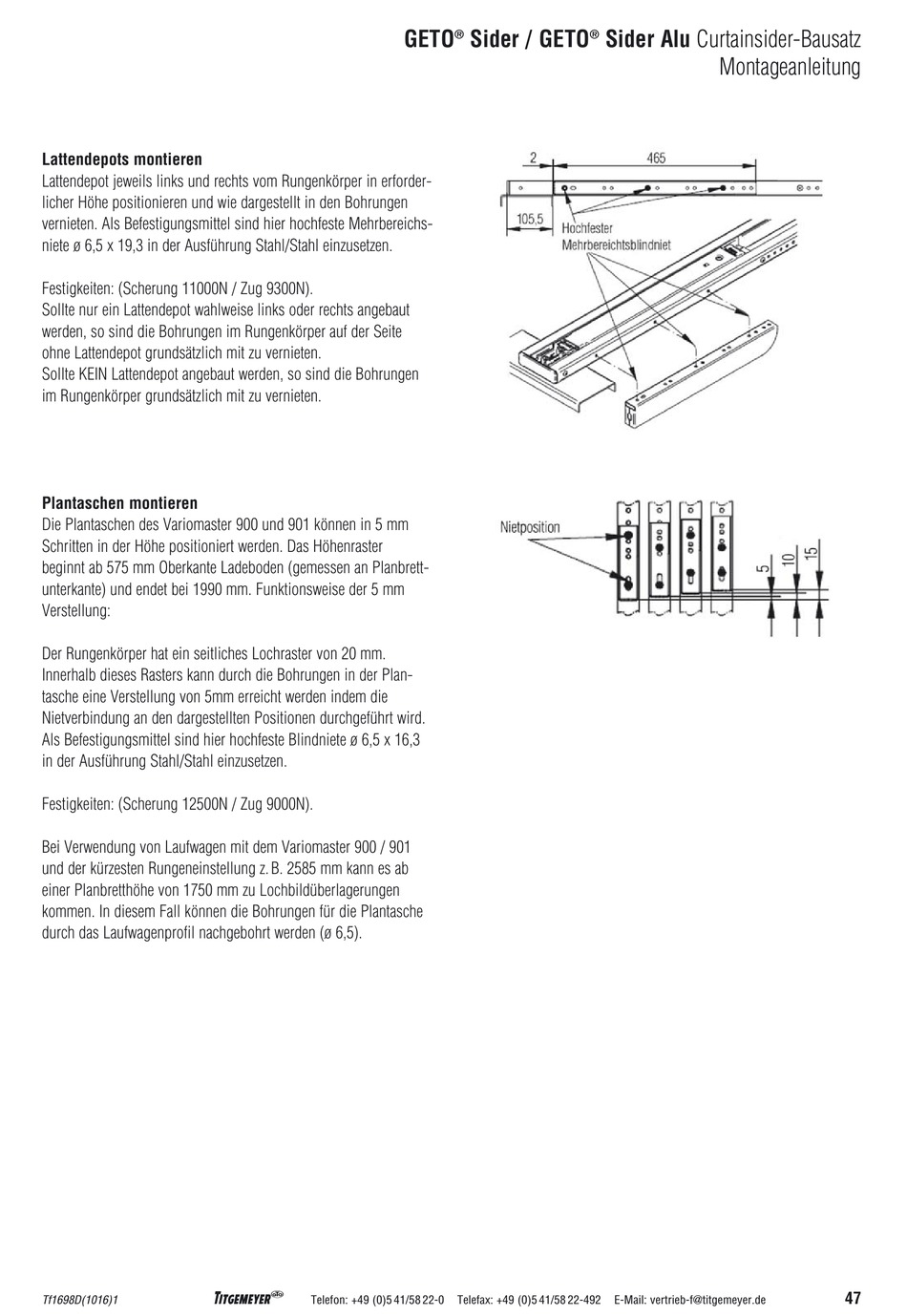

Lattendepots montieren

Lattendepot jeweils links und rechts vom Rungenkörper in erforder -
licher Höhe positionieren und wie dargestellt in den Bohrungen
vernieten. Als Befestigungsmittel sind hier hochfeste Mehrbereichs-
niete ø 6,5 x 19,3 in der Ausführung Stahl/Stahl einzusetzen.
Festigkeiten: (Scherung 11000N / Zug 9300N).
Sollte nur ein Lattendepot wahlweise links oder rechts angebaut
werden, so sind die Bohrungen im Rungenkörper auf der Seite
ohne Lattendepot grundsätzlich mit zu vernieten.
Sollte KEIN Lattendepot angebaut werden, so sind die Bohrungen
im Rungenkörper grundsätzlich mit zu vernieten.

Plantaschen montieren

Die Plantaschen des Variomaster 900 und 901 können in 5 mm
Schritten in der Höhe positioniert werden. Das Höhenraster
beginnt ab 575 mm Oberkante Ladeboden (gemessen an Planbrett-
unterkante) und endet bei 1990 mm. Funktionsweise der 5 mm
Verstellung:
Der Rungenkörper hat ein seitliches Lochraster von 20 mm.
Innerhalb dieses Rasters kann durch die Bohrungen in der Plan -
tasche eine Verstellung von 5mm erreicht werden indem die
Nietverbindung an den dargestellten Positionen durchgeführt wird.
Als Befestigungsmittel sind hier hochfeste Blindniete ø 6,5 x 16,3
in der Ausführung Stahl/Stahl einzusetzen.
Festigkeiten: (Scherung 12500N / Zug 9000N).
Bei Verwendung von Laufwagen mit dem Variomaster 900 / 901
und der kürzesten Rungeneinstellung z. B. 2585 mm kann es ab
einer Planbretthöhe von 1750 mm zu Lochbildüberlagerungen
kommen. In diesem Fall können die Bohrungen für die Plantasche
durch das Laufwagenprofil nachgebohrt werden (ø 6,5).
L
47
