GETO
®
Sider / GETO
Montageanleitung

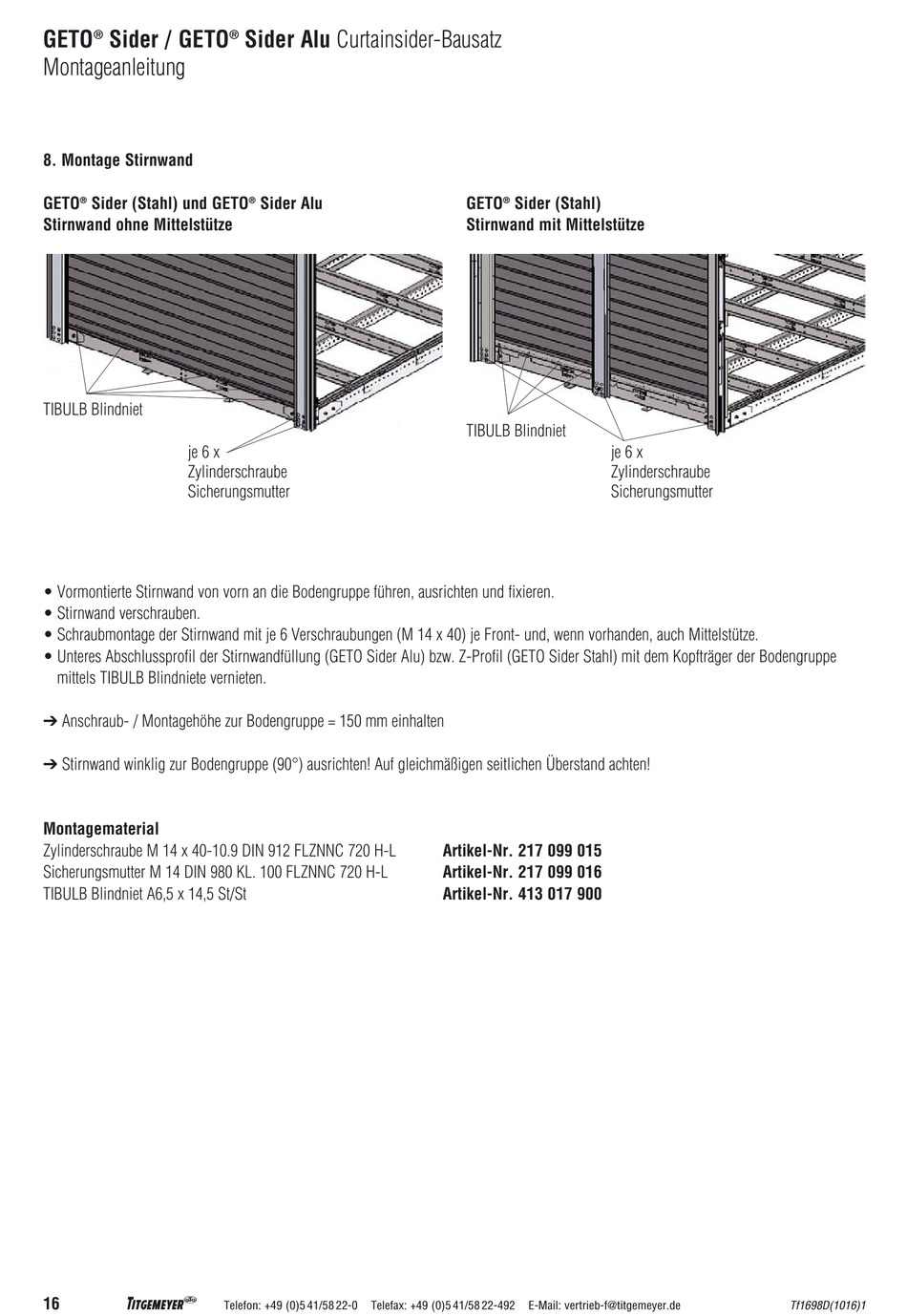

8. Montage Stirnwand
GETO
®
Sider (Stahl) und GETO
Stirnwand ohne Mittelstütze
TIBULB Blindniet
je 6 x
Zylinderschraube
Sicherungsmutter
• Vormontierte Stirnwand von vorn an die Bodengruppe führen, ausrichten und fixieren.
• Stirnwand verschrauben.
• Schraubmontage der Stirnwand mit je 6 Verschraubungen (M 14 x 40) je Front- und, wenn vorhanden, auch Mittelstütze.
• Unteres Abschlussprofil der Stirnwandfüllung (GETO Sider Alu) bzw. Z-Profil (GETO Sider Stahl) mit dem Kopfträger der Bodengruppe
mittels TIBULB Blindniete vernieten.
➔ Anschraub- / Montagehöhe zur Bodengruppe = 150 mm einhalten
➔ Stirnwand winklig zur Bodengruppe (90°) ausrichten! Auf gleichmäßigen seitlichen Überstand achten!
Montagematerial
Zylinderschraube M 14 x 40-10.9 DIN 912 FLZNNC 720 H-L
Sicherungsmutter M 14 DIN 980 KL. 100 FLZNNC 720 H-L
TIBULB Blindniet A6,5 x 14,5 St/St
L
16
®
Sider Alu Curtainsider-Bausatz
®
Sider Alu
Telefon: +49 (0)5 41/58 22-0
Telefax: +49 (0)5 41/58 22-492
GETO
®
Sider (Stahl)
Stirnwand mit Mittelstütze
TIBULB Blindniet
je 6 x
Zylinderschraube
Sicherungsmutter
Artikel-Nr. 217 099 015
Artikel-Nr. 217 099 016
Artikel-Nr. 413 017 900
E-Mail: vertrieb-f@titgemeyer.de
Tf1698D(1016)1
