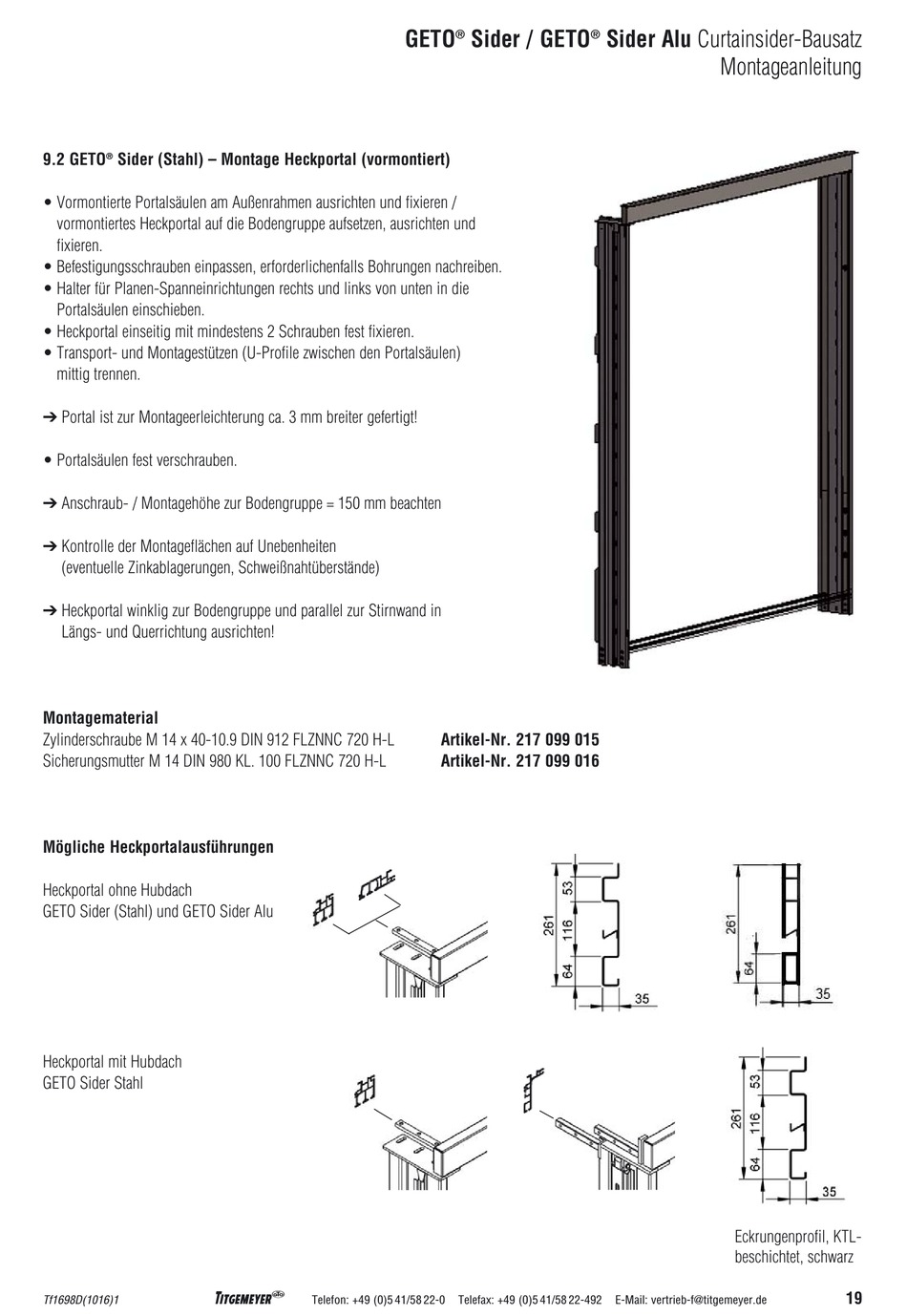

Sider (Stahl) – Montage Heckportal (vormontiert)
• Vormontierte Portalsäulen am Außenrahmen ausrichten und fixieren /
vormontiertes Heckportal auf die Bodengruppe aufsetzen, ausrichten und
fixieren.
• Befestigungsschrauben einpassen, erforderlichenfalls Bohrungen nachreiben.
• Halter für Planen-Spanneinrichtungen rechts und links von unten in die
Portalsäulen einschieben.
• Heckportal einseitig mit mindestens 2 Schrauben fest fixieren.
• Transport- und Montagestützen (U-Profile zwischen den Portalsäulen)
mittig trennen.
➔ Portal ist zur Montageerleichterung ca. 3 mm breiter gefertigt!
• Portalsäulen fest verschrauben.
➔ Anschraub- / Montagehöhe zur Bodengruppe = 150 mm beachten
➔ Kontrolle der Montageflächen auf Unebenheiten
(eventuelle Zinkablagerungen, Schweißnahtüberstände)
➔ Heckportal winklig zur Bodengruppe und parallel zur Stirnwand in
Längs- und Querrichtung ausrichten!
Montagematerial
Zylinderschraube M 14 x 40-10.9 DIN 912 FLZNNC 720 H-L
Sicherungsmutter M 14 DIN 980 KL. 100 FLZNNC 720 H-L
Mögliche Heckportalausführungen
Heckportal ohne Hubdach
GETO Sider (Stahl) und GETO Sider Alu
Heckportal mit Hubdach
GETO Sider Stahl
