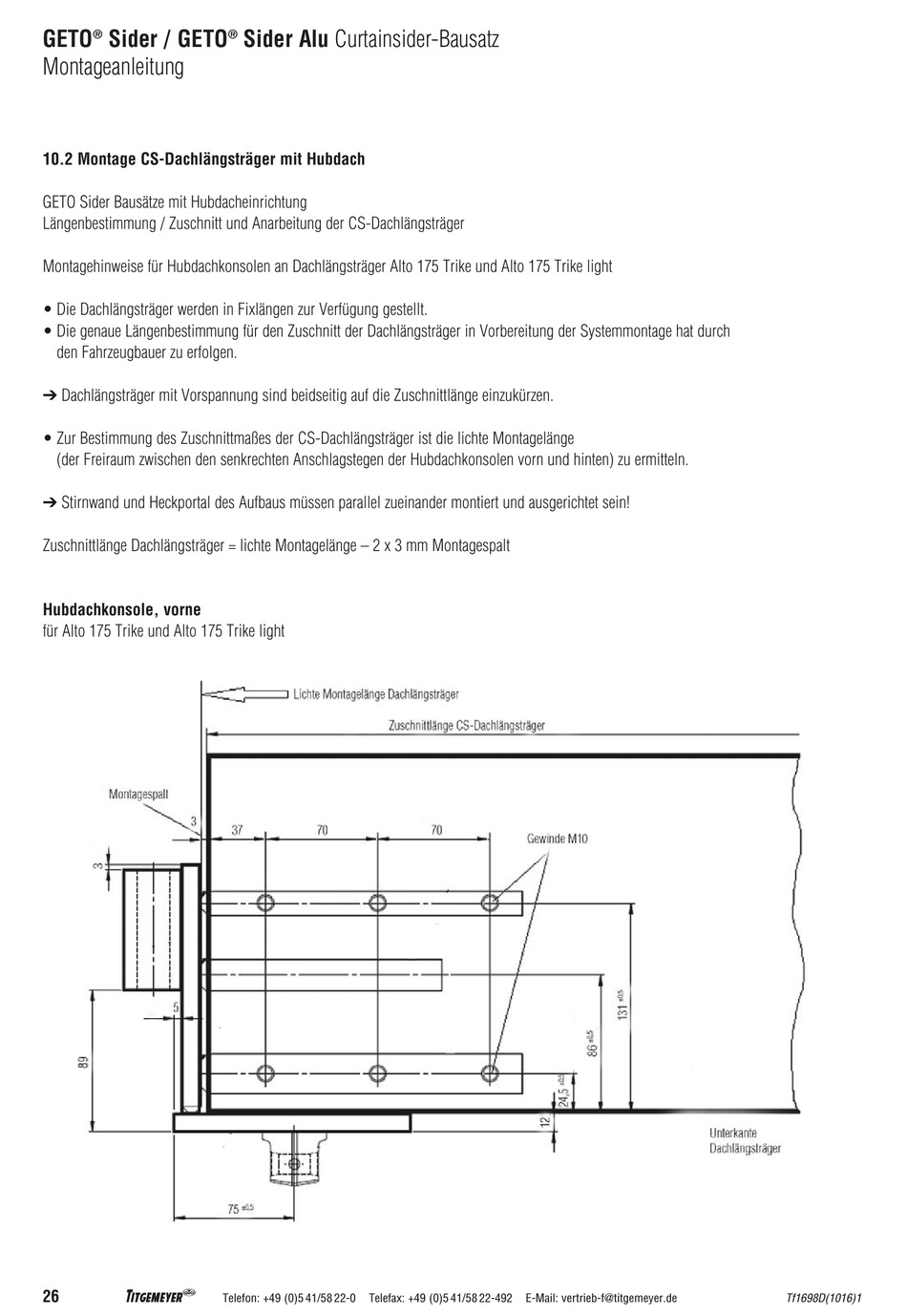

Montageanleitung
10.2 Montage CS-Dachlängsträger mit Hubdach
GETO Sider Bausätze mit Hubdacheinrichtung
Längenbestimmung / Zuschnitt und Anarbeitung der CS-Dachlängsträger
Montagehinweise für Hubdachkonsolen an Dachlängsträger Alto 175 Trike und Alto 175 Trike light
• Die Dachlängsträger werden in Fixlängen zur Verfügung gestellt.
• Die genaue Längenbestimmung für den Zuschnitt der Dachlängsträger in Vorbereitung der Systemmontage hat durch
den Fahrzeugbauer zu erfolgen.
➔ Dachlängsträger mit Vorspannung sind beidseitig auf die Zuschnittlänge einzukürzen.
• Zur Bestimmung des Zuschnittmaßes der CS-Dachlängsträger ist die lichte Montagelänge
(der Freiraum zwischen den senkrechten Anschlagstegen der Hubdachkonsolen vorn und hinten) zu ermitteln.
➔ Stirnwand und Heckportal des Aufbaus müssen parallel zueinander montiert und ausgerichtet sein!
Zuschnittlänge Dachlängsträger = lichte Montagelänge – 2 x 3 mm Montagespalt
Hubdachkonsole, vorne
für Alto 175 Trike und Alto 175 Trike light
L
26
®
Sider Alu Curtainsider-Bausatz
