GETO
®
Sider / GETO
Montageanleitung

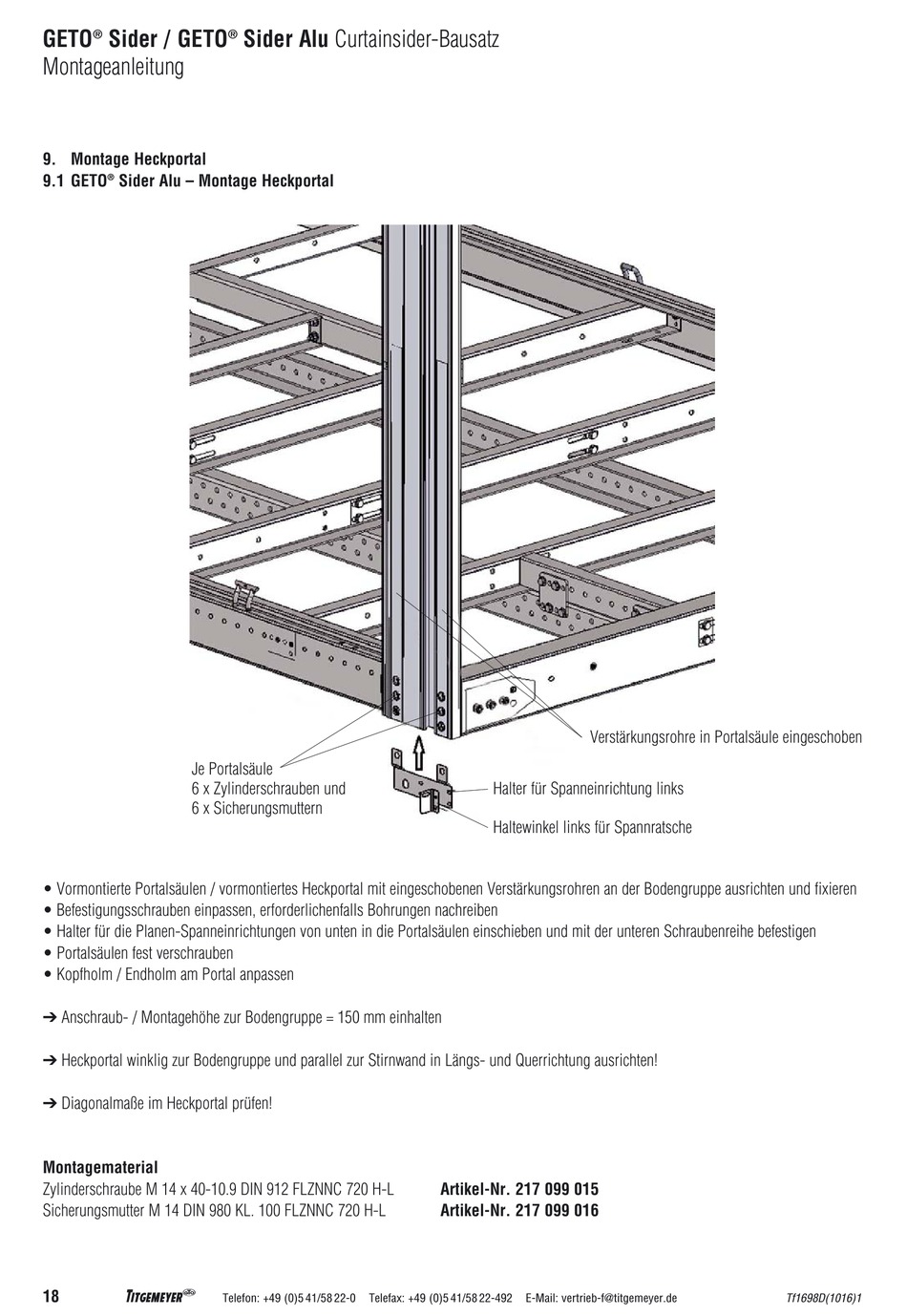

9. Montage Heckportal
9.1 GETO
Sider Alu – Montage Heckportal
®
Je Portalsäule
6 x Zylinderschrauben und
6 x Sicherungsmuttern
• Vormontierte Portalsäulen / vormontiertes Heckportal mit eingeschobenen Verstärkungsrohren an der Bodengruppe ausrichten und fixieren
• Befestigungsschrauben einpassen, erforderlichenfalls Bohrungen nachreiben
• Halter für die Planen-Spanneinrichtungen von unten in die Portalsäulen einschieben und mit der unteren Schraubenreihe befestigen
• Portalsäulen fest verschrauben
• Kopfholm / Endholm am Portal anpassen
➔ Anschraub- / Montagehöhe zur Bodengruppe = 150 mm einhalten
➔ Heckportal winklig zur Bodengruppe und parallel zur Stirnwand in Längs- und Querrichtung ausrichten!
➔ Diagonalmaße im Heckportal prüfen!
Montagematerial
Zylinderschraube M 14 x 40-10.9 DIN 912 FLZNNC 720 H-L
Sicherungsmutter M 14 DIN 980 KL. 100 FLZNNC 720 H-L
L
18
®
Sider Alu Curtainsider-Bausatz
Telefon: +49 (0)5 41/58 22-0
Telefax: +49 (0)5 41/58 22-492
Verstärkungsrohre in Portalsäule eingeschoben
Halter für Spanneinrichtung links
Haltewinkel links für Spannratsche
Artikel-Nr. 217 099 015
Artikel-Nr. 217 099 016
E-Mail: vertrieb-f@titgemeyer.de
Tf1698D(1016)1
