SIPHON - Montagebereich

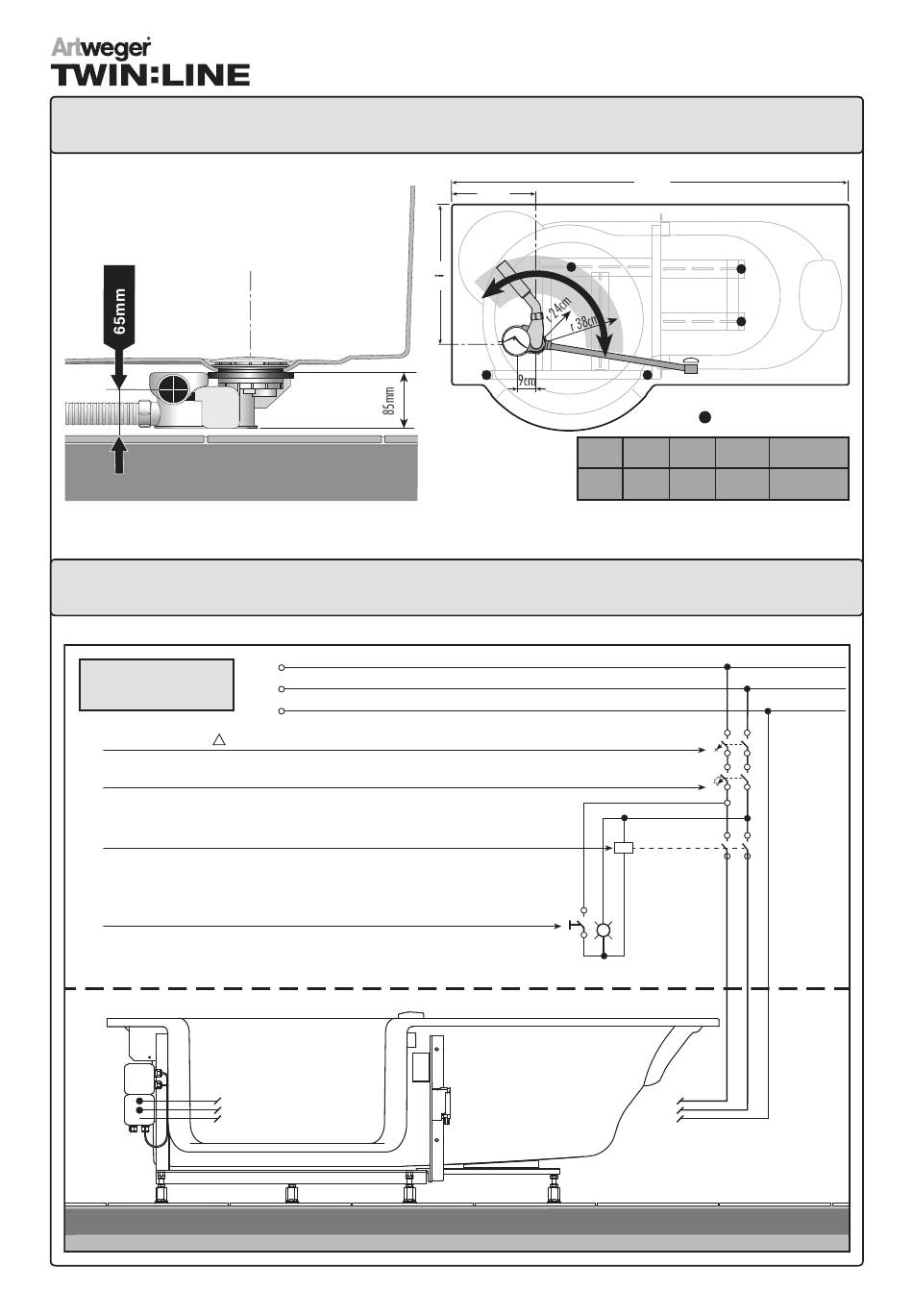

Siphon- Montagebereich und Schutzbereiche
Siphon-Anschlusshöhe
Die Schutzbereiche müssen
zu Ihrer persönlichen
Sicherheit genau
eingehalten werden.
Schutzbereich 2:
(Höhe 225 cm) Verbot
von Schaltern und
Steckdosen!
Schaltplan
Die Schutzbereiche müssen
zu Ihrer persönlichen
Sicherheit genau
230 VAC
eingehalten werden.
230V AC
Max. Leistung: 7W
Schutzbereich 2:
(Höhe 225 cm) Verbot
FI- Schutzschalter I N 30 mA
von Schaltern und
Steckdosen!
Leitungs-Schutzschalter max.16A
Schütz
230 VAC
L
N
PE
FI- Schutzschalter I N 30 mA
Hauptschalter mit Kontrolllampe im Bad
Leitungs-Schutzschalter max.16A
Schütz
Außerhalb des Schutzbereiches
Hauptschalter mit Kontrolllampe im Bad
Außerhalb des Schutzbereiches
L
N
PE
Anschluss
L
N
PE
Anschluss
L
N
PE
38,5cm
a
i
Schutzbereich 0/1
Schutzbereich 2
Schutzbereich 3
L
N
PE
7/20
a
Schutzbereich 0/1
Wannen-Überlaufgarnitur
= Wannenfüße
160
170
180
180 rund
59
59
61
64
Schutzbereich 2
Schnitt A - A
Schutzbereich 3
60 cm
Bereich 0
0,6 m
Bereich 1
Hinweise zur
C
Elektroinstallation
(Anschluss C)
Gültige Vorschriften für
Potentialausgleich beachten!
Die Elektroinstallation darf nur von einem
berechtigten Fachbetrieb unter Berück-
sichtigung der gesetzlichen Richtlinien sowie
der nationalen Errichtungsbestimmungen
erfolgen (z.B.: Österreich EN 1-4 §49;
Deutschland DIN VDE 0100-701 in der
jeweils gültigen Ausgabe.
L
N
Leerrohr von oben (mind. Ø 20 mm,
PE
Mindestverlegetiefe 5 cm). Die Leitung muß
über einen 2poligen Schalter, der mind. im
Schutzbereich 3 liegt, führen! (Gemäß VDE
0100-701 bzw. ÖVE-EN 1 Teil 4, § 49).
Fehlerstromschalter RCD I ∆ n ≤ 30 mA.
Stromversorgung 230V~ Max. Leistung: 7W
