Schaltplan - Artweger TWINLINE 1 Vormontage-Unterlagen

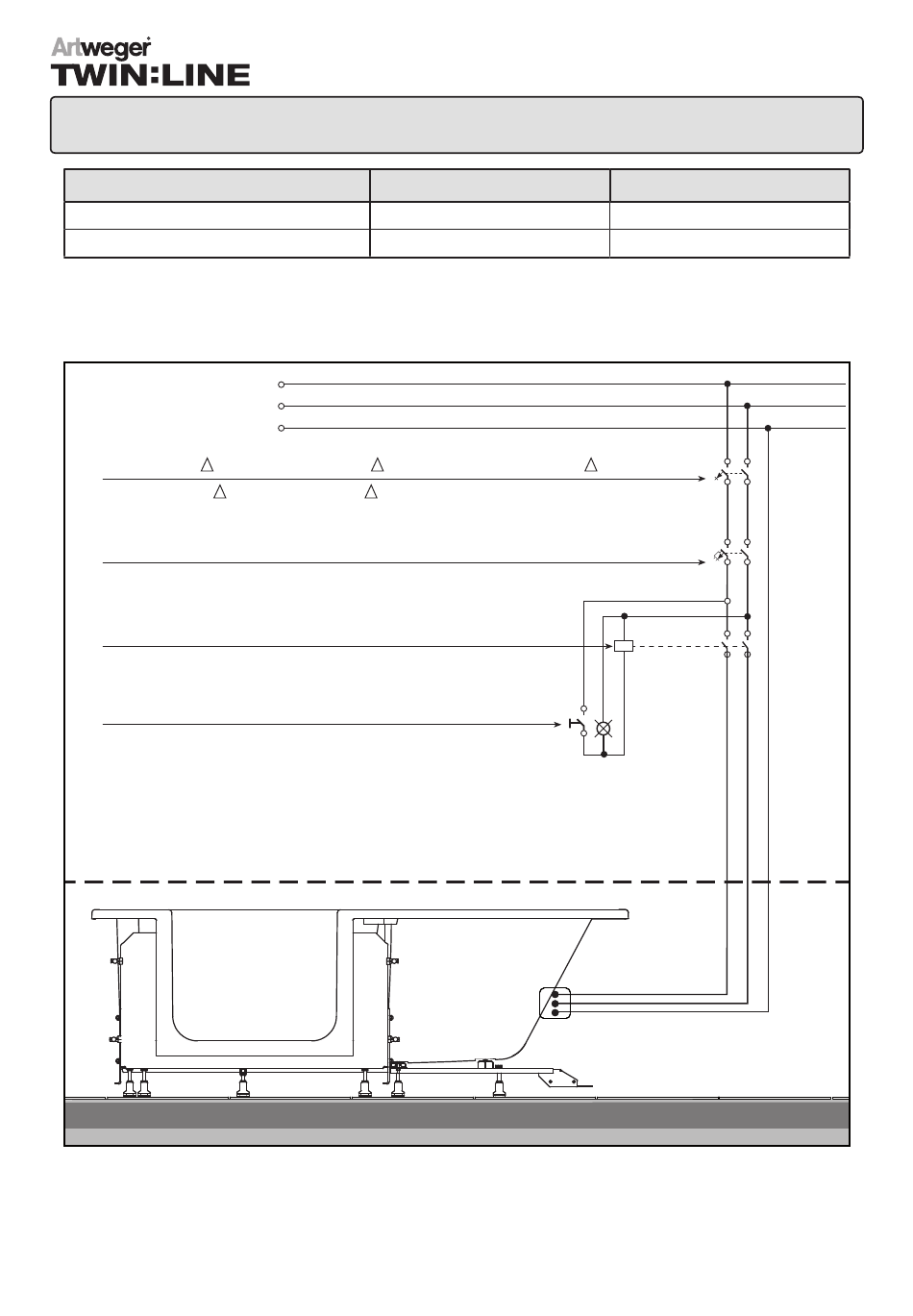

Schaltplan

mögl.Kombinationen
TWINLINE 1 Wanne + Licht
TWINLINE 1 AIR
FI- Schutzschalter IN 30 mA, FI circuit breaker
FI- aardlekschakelaar IN 30 mA, salvavita RCD
Leitungs-Schutzschalter max. 16A, Automatic cutout 16A max., Interrupteur de sécurité courant max. 16A,
2-polige schakelaar max.16A, fusibile max. 16A.
Schütz, Contactor, Fusible, Zekering, Relais.
Hauptschalter mit Kontrolllampe im Bad, Main switch with control light in bathroom,
Interrupteur principal avec lampe de contrôle dans la salle de bain,
Hoofdschakelaar met controlelamp in de badkamer,
interruttore con luce di controllo nel bagno
Außerhalb des Schutzbereiches, Outside of protected area, En dehors de la délimitation de protection,
L
N
PE
IN 30 mA, Interrupteur de sécurité FI IN 30 mA
IN 30 mA.
Buiten de veiligheidszone, al di fuori della zona di sicurezza
Spannung
230V ~ 50Hz
230V ~ 50Hz
L
N
PE
Anschluss, Connection, Raccordement,
Aansluiting, Allacciamento.
11/20
max.Leistung
14 Watt
50 Watt
