VORMONTAGE- HINWEISE
Wasserzu- und ablauf gemäß DIN 1986 und 1988 wie bei normaler Badewanne.
Bei integriertem Wanneneinlauf (Sonderausstattung) ist ein Rohrunterbrecher (Bauart A2) gemäß EN 1717 einzubauen.
Für die automatische Frischwasserspülung ist ein zusätzlicher Wasseranschluss über ein Unterputzventil und Schmutzfänger 1/2" vorzuse-
hen. Max. Wassertemperatur 60 °C, Anschluss über Rohrunterbrecher (Bauart A2) gemäß EN 1717.
Der Einbau eines Rohrunterbrechers hat nach den örtlichen, gültigen Normen und Vorschriften zu erfolgen! Bevor Sie die Twinline montie-
ren achten Sie darauf dass die bauseitigen Vorbereitungen den jeweiligen, landesüblichen Normen, zB. ÖNORM B 2207 oder DIN18515-1
(normgerechte Feuchtigkeitsabdichtung/-Fliesenverlegung) entsprechen. (Spritzwasserbereich und gesamte Bodenfläche mit flüssiger
Dichtfolie abdichten!)
Die beiden Wände, an denen die TWINLINE-Wanne montiert wird, müssen einen exakten 90 Grad-Winkel zueinander
aufweisen. Der Boden muss der zu erwarteten Last standhalten. Ein geeignetes Ableitungssystem für überlaufendes
Wasser ist einzurichten. (Anforderung lt. EN 60335-2-60).
Die Elektroinstallation darf nur von einem berechtigten Fachbetrieb unter Berücksichtigung der gesetzlichen Richtlinien sowie der nationa-
Siphon- Montagebereich und Schutzbereiche
len Errichtungsbestimmungen erfolgen (z.B.: Österreich EN 1-4 §49; Deutschland DIN VDE 0100-701 in der jeweils gültigen Ausgabe).
Leerrohr von oben bzw unten (mind. Ø 20 mm, Mindestverlegetiefe 5 cm). Separate Netzzuleitung H05-VV-F (flexible Leitung)
Siphon-Anschlusshöhe
C
3x1,5 mm2 Absicherung 16A, über FI-Schutzschalter RCD ∆IN ≤ 30 mA. Zum Anschluss sollten ca. 3m Kabel vorgesehen werden.
Gültige Vorschriften für Potentialausgleich beachten! Potentialausgleichsleitung, 4 mm2 (Cu) für den Anschluss an die serienmäßige
Erdungsklemme.
Die Leitung muß 2polig abschaltbar sein, mit min.3mm Kontaktöffnung (außerhalb von Schutzbereich 2) (z.b. Schütz geschalten über
Lichtschalter mit Kontrollanzeige)(Gemäß VDE 0100-701 bzw. ÖVE-EN 1 Teil 4, § 49).

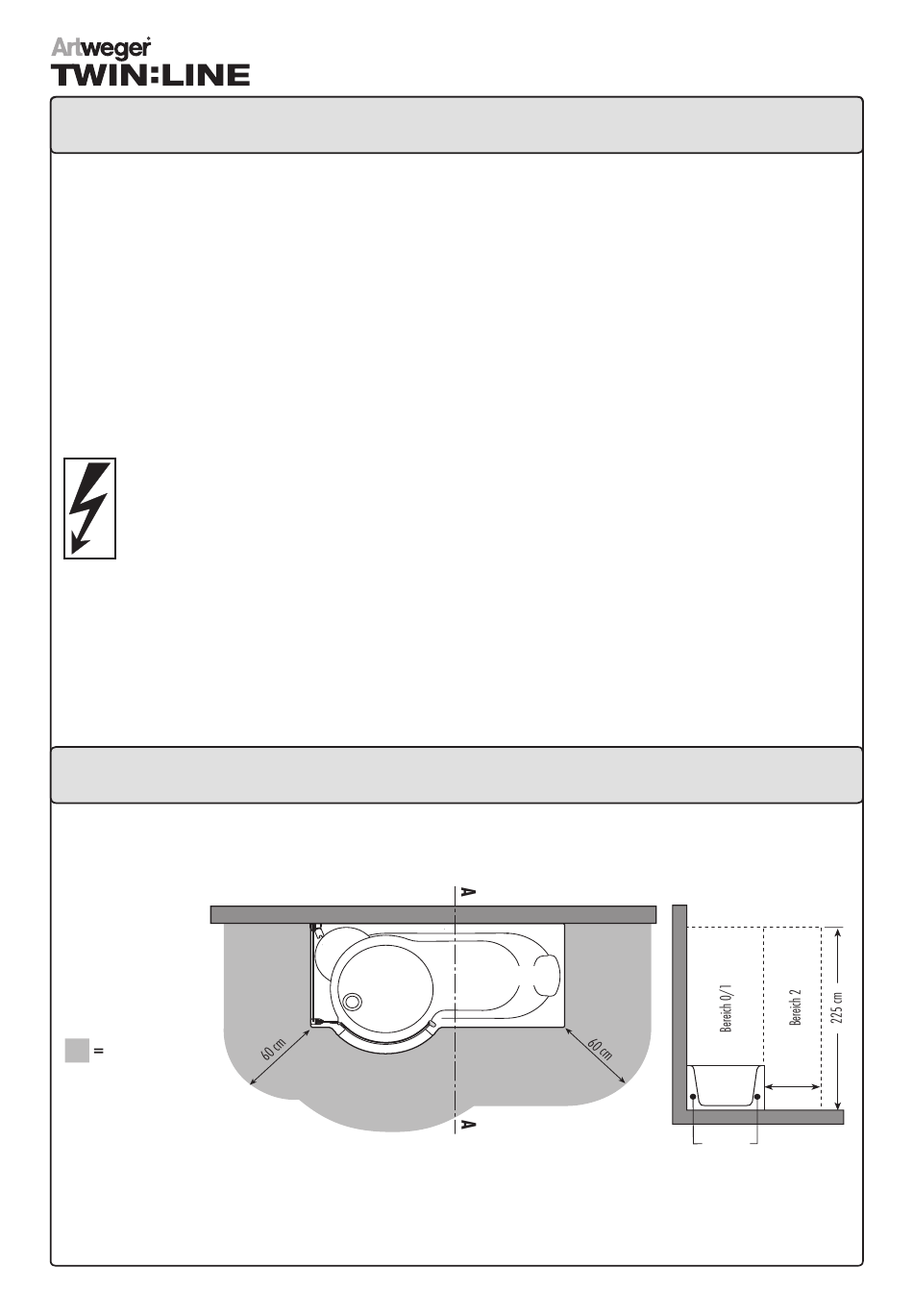

SCHUTZBEREICHE
Die Schutzbereiche müssen
zu Ihrer persönlichen
Sicherheit genau
eingehalten werden.
Schutzbereich 2:
(Höhe 225 cm) Verbot
von Schaltern und
Steckdosen!
230 VAC
L
N
PE
FI- Schutzschalter I N 30 mA
Leitungs-Schutzschalter max.16A
Schütz
38,5cm
a
i
Schutzbereich 0/1
Schutzbereich 2
Schutzbereich 3
3/20
a
Wannen-Überlaufgarnitur
= Wannenfüße
160
170
180
180 rund
59
59
61
64
Schnitt A - A
60 cm
Bereich 0
0,6 m
Bereich 1
Hinweise zur
C
Elektroinstallation
(Anschluss C)
Gültige Vorschriften für
Potentialausgleich beachten!
VM_Brosch_TL_11762_04_17
Die Elektroinstallation darf nur von einem
berechtigten Fachbetrieb unter Berück-
sichtigung der gesetzlichen Richtlinien sowie
