Installation Électrique - Duravit St.Trop Montageanleitung

Installation électrique
Alimentation électrique
Puissance nominale max.
Protection
RCD
Préinstallation
> Poser un câble fixe pour l'alimentation électrique :
monter une protection séparée et un disjoncteur de
sécurité (RCD) en amont
monter un interrupteur principal à coupure omni-
polaire en amont en dehors des zones de protection
définies (0 - 2)
Le câble doit dépasser de 3000 mm
> Poser le câble pour le potentiel de compensation :
Le câble doit dépasser de 3000 mm
38

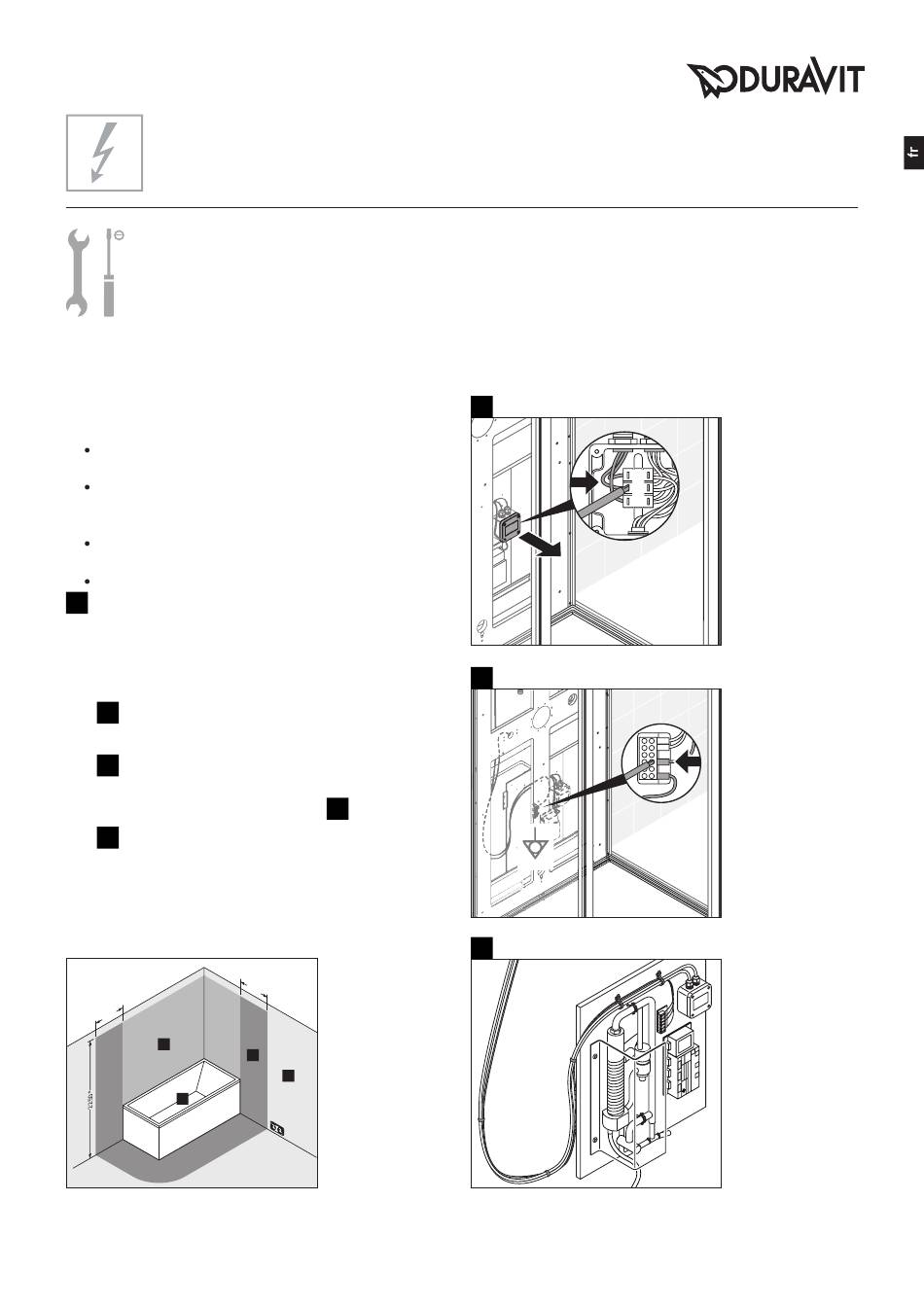

Raccorder la cabine de douche hammam (graph. 38)
REMARQUE ! Permettre l'inspection au niveau de
l'unité technique.
> Poser le câble de telle façon que l'unité technique
puisse être retirée sans problème.
I
Raccorder le câble d'alimentation à la prise
secteur.
II
Raccorder le potentiel de compensation de la
maison et le potentiel de compensation fourni
pour le tableau de commande
III
REMARQUE ! Eviter tout dysfonctionnement.
> Les câbles doivent être maintenus à l'écart des
tuyaux chauds et transportant de la vapeur.
> Relier les câbles à l'aide de serre-câbles.
Zones de protection selon DIN VDE 0100-701
0
6 0
1
0
47
au rail.
6 0
0
2
3
* ou la hauteur de
la tête de douche /
sortie d'eau la plus
élevée ; en fonction
de ce qui est plus
élevé
220 - 240 V~, 50/60 Hz
3,1 kW
I = 16 A
N
I ≤ 30 mA
ΔN
I
PE
N
L
II
III
9
DD_M_St.Trop_VW/13.02.7
