Remarques importantes

Concernant la notice de montage
Cette notice de montage fait partie de la cabine de
douche hammam Duravit et doit être lue soigneusement
avant le montage.
Explication des avertissements et symboles
DANGER !
AVERTISSEMENT ! En cas de risques moyens,
ATTENTION !
REMARQUE !
Référence au chapitre Installation électrique
Référence aux consignes de montage dans ce
chapitre
Invitation à vérifier (par ex. les rayures)
Indication de la durée (par ex. 10 minutes)
Invitation à vérifier l'étanchéité
Groupe cible et qualification
La cabine de douche hammam doit uniquement être
montée par des installateurs sanitaires formés à cet
effet. L'installation électrique doit uniquement être
réalisée par des installateurs électriques qualifiés.
REMARQUE !
L'installation doit obligatoirement être réalisée selon les
consignes d'installation des fournisseurs locaux ainsi que
les normes spécifiques aux pays.
8
DD_M_St.Trop_VW/13.02.7
En cas de risques élevés,
dangers mortels,
blessures graves
blessures graves
En cas de risques faibles,
blessures légères
En cas de dégâts matériels
éventuels
Consignes de montage
Avant le montage, lire les fiches techniques de
préinstallation. Celles-ci peuvent être téléchargées sur
Internet via le site www.duravit.com.
10
Monter la charnière de la porte (graphique 10)
> En fonction de la situation, monter la charnière à
droite ou à gauche.
> Fixer la charnière sans user de force, utiliser le
lubrifiant joint.
24

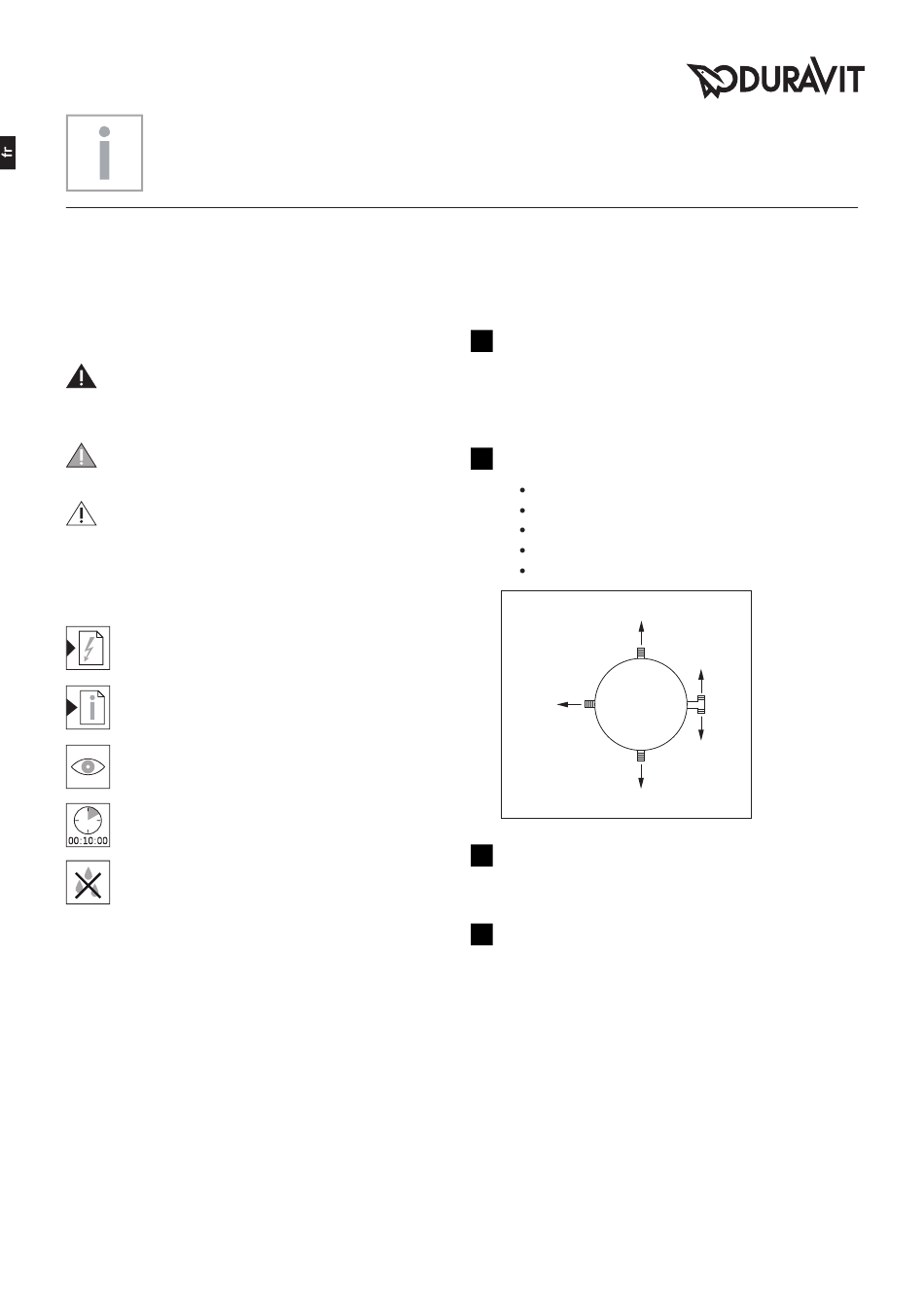

Raccorder le boîtier d'installation (graphique 24)
A : Douche de tête
B : Filtre anticalcaire
C : Eau froide
D : Douchette
E : Eau chaude
A
E
D
35
Placer le receveur (graphique 35)
> Contrôler la hauteur du receveur (-2 mm) et
réajuster le cas échéant.
45
REMARQUE ! (graphique 45)
> Le tuyau est nécessaire pour la purge, c'est
pourquoi il doit toujours être raccordé et ouvert.
B
C
