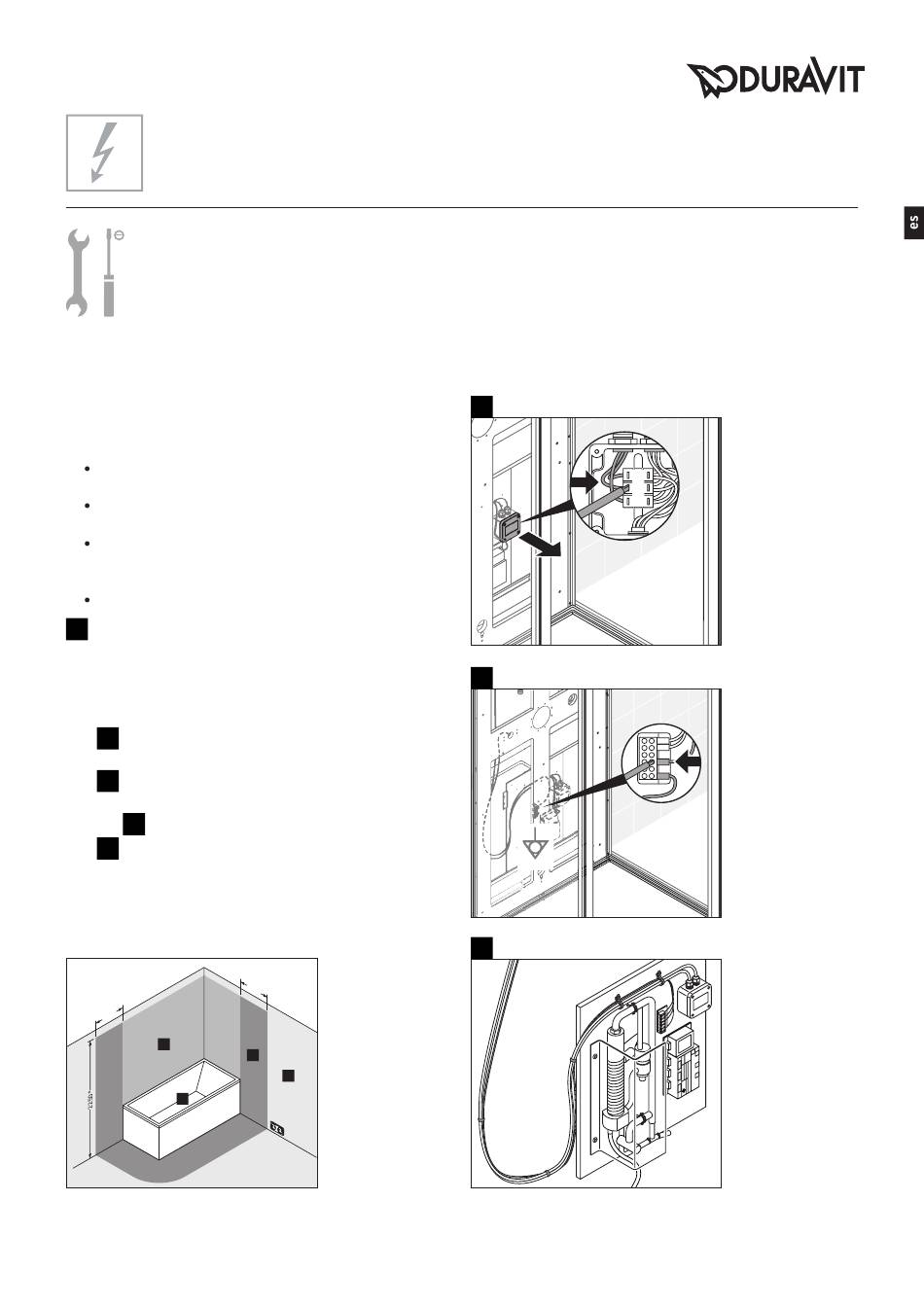

Instalación Eléctrica - Duravit St.Trop Montageanleitung

Instalación eléctrica
Suministro eléctrico
Potencia nominal máxima
Fusible
DDR
Preinstalación
> Colocar el cable para el suministro eléctrico bien
fijado:
instalar por separado un fusible y un dispositivo
diferencial (DDR)
instalar un interruptor principal omnipolar fuera de
las zonas de seguridad 0, 1 y 2.
Dejar que el cable de alimentación sobresalga
3.000 mm
> Instalar el cable de conexión equipotencial:
Dejar que el cable sobresalga 3.000 mm
38
Fijar la ducha de vapor (imagen 38)
¡ADVERTENCIA! Debe permitirse el registro de la
unidad técnica.
> Colocar el cable de tal forma que la unidad
técnica pueda sacarse sin problema.
I
Conectar el cable de alimentación a la toma de
corriente.
II
Conectar a la guía la conexión equipotencial de
la casa y la conexión equipotencial incluida para
47
el panel de control.
III
¡ADVERTENCIA! Para evitar fallos de
funcionamiento,
> mantener el cable alejado de las tuberías
calientes por las que fluye el vapor.
> Atar los cables juntos con una brida.
Zonas de protección según la norma DIN VDE 0100-701
0
6 0
1
0
6 0
0
2
* o la altura del
3
rociador superior/
salida de agua
situada a mayor
altura, dependiendo
de lo que esté más
arriba
220 - 240 V~, 50/60 Hz
3,1 kW
I = 16 A
N
I ≤ 30 mA
ΔN
I
PE
N
L
II
III
13
