Instrucciones De Montaje - Duravit St.Trop Montageanleitung

Información importante

Instrucciones de montaje

Estas instrucciones de montaje acompañan a la ducha
de vapor Duravit y es necesario leerlas cuidadosamente
antes del montaje.
Explicación de las indicaciones y símbolos de
advertencia
¡PELIGRO!
¡ADVERTENCIA!
¡CUIDADO!
¡ADVERTENCIA!
Indica el capítulo Instalación eléctrica
Indica una advertencia acerca del montaje en
este
capítulo
Fíjese que no haya, por ejemplo, arañazos
Tiempo necesario (por ejemplo, 10 minutos)
Compruébese la estanqueidad
Instaladores y sus cualificaciones
La ducha de vapor únicamente podrán montarla
instaladores sanitarios cualificados. La instalación
eléctrica solo podrán realizarla instaladores eléctricos
cualificados.
¡ADVERTENCIA!
Deberán cumplirse sin restricciones las instrucciones de
instalación de las empresas de suministro locales y las
normas específicas de cada país.
12
DD_M_St.Trop_VW/13.02.7
Riesgo elevado, peligro de
muerte olesiones graves
Riesgo medio,
lesiones graves
Riesgo bajo,
lesiones leves
Posibles daños materiales
Advertencia acerca del montaje
Antes de llevar a cabo el montaje, tener en cuenta las
fichas de preinstalación. Pueden descargarse en Internet
del sitio web www.duravit.com.
10
Montar el tope de puerta (imagen 10)
> Colocar la puerta a la izquierda o derecha
dependiendo del resto de la instalación.
> Fijar el tope de puerta sin usar la fuerza,
empleando el lubricante proporcionado.
24

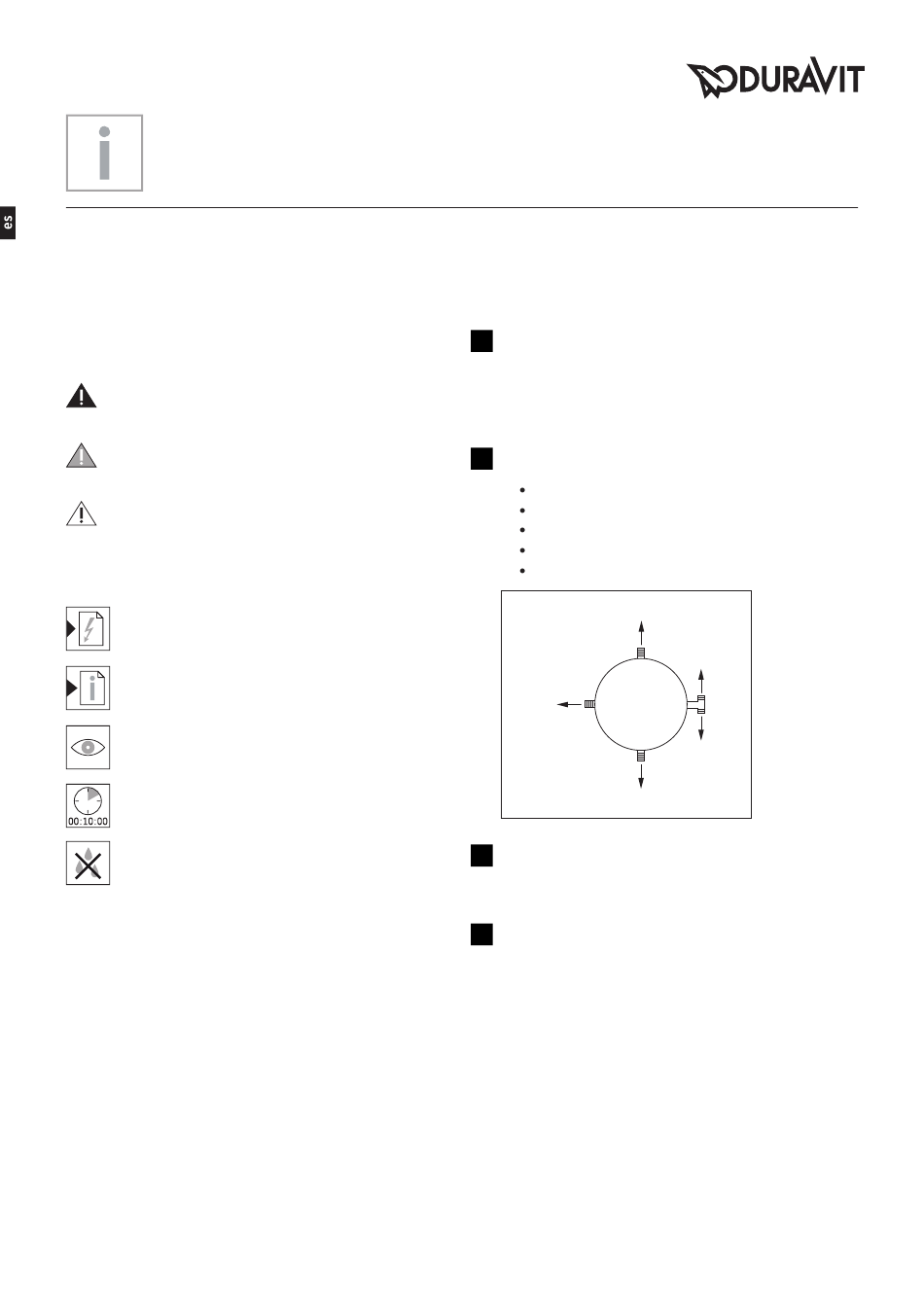

Fijar la caja de instalación (imagen 24)
A: rociador superior
B: filtro de cal
C: agua fría
D: teleducha
E: agua caliente
A
E
D
35
Fijar el plato de ducha (imagen 35)
> Comprobar la altura del plato de ducha (-2 mm) y
ajustar si fuera necesario.
45
¡ADVERTENCIA! (imagen 45)
> El tubo es necesario para la ventilación, por lo
que debe dejarse conectado y abierto.
B
C
