Elektrische installatie

Stroomvoorziening
max. nominaal vermogen
Zekering
RCD
Voorinstallatie
> Vastgelegde toevoerleiding voor stroomtoevoer
leggen:
aparte zekering en lekstroomschakelaar (RCD)
voorschakelen
met alle polen gescheiden hoofdschakelaar
buiten de aangegeven beschermingszones (0 - 2)
voorschakelen
Toevoerleiding 3000 mm laten uitsteken
> Aardleiding leggen:
Leiding 3000 mm laten uitsteken
38

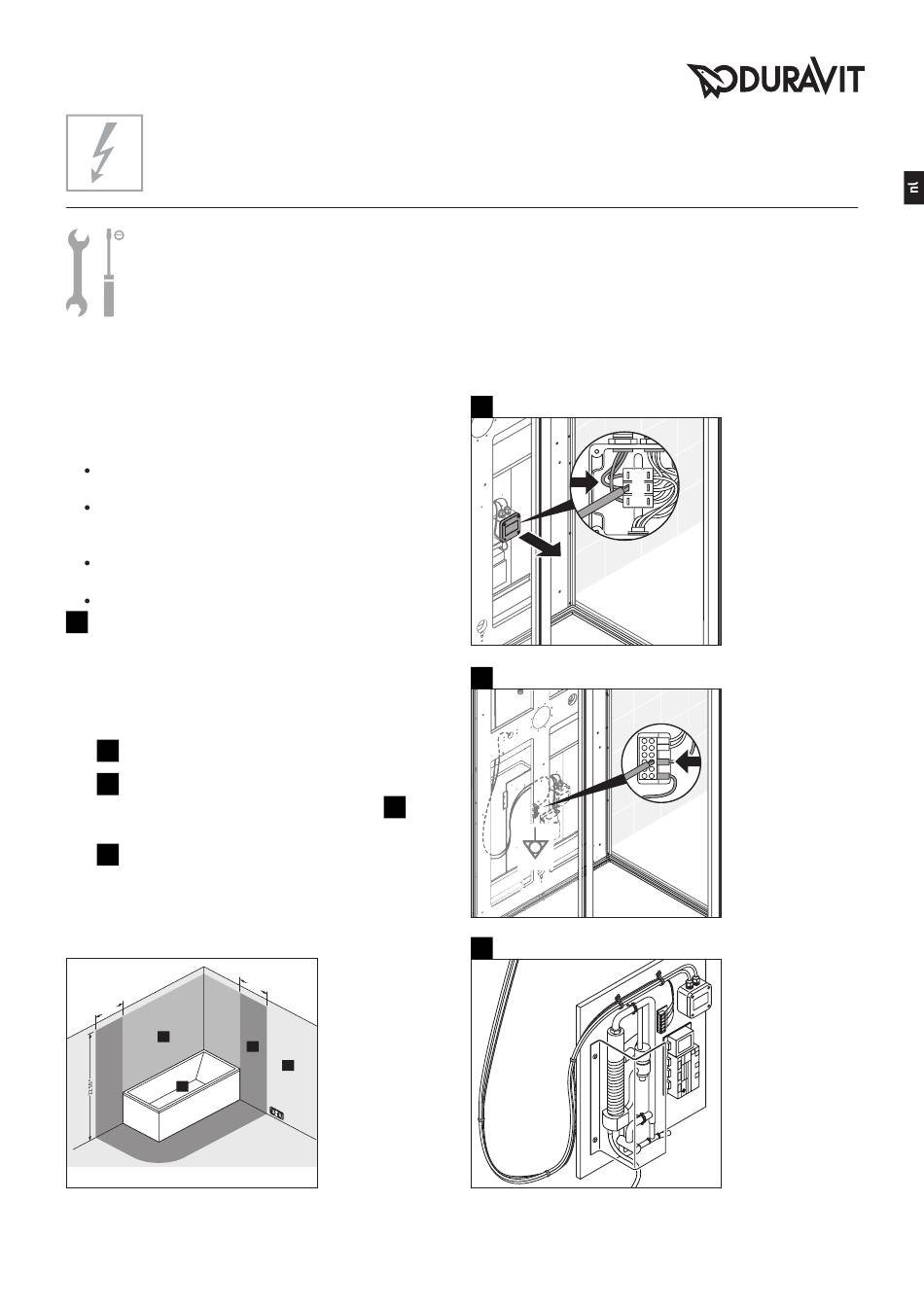

Stoomdouche aansluiten (afbeelding 38)
AANWIJZING! Inspectie van de technologie-eenheid
mogelijk maken.
> Voldoende kabel overlaten, zodat de technologie-
eenheid gemakkelijk naar buiten kan worden
getrokken.
I
Toevoerleiding op stopcontact aansluiten.
II
Aardleiding van het huis en meegeleverde
aardleiding voor het bedieningspaneel
de rail aansluiten.
III
AANWIJZING! Functiestoring vermijden.
> Kabels uit de buurt van hete,
stoomdoorvoerende buizen houden.
> Leidingen met kabelbinders samenbinden.
Beschermende zones volgens DIN VDE 0100-701
0
6 0
1
0
47
aan
6 0
0
2
3 * of hoogte van
de hoogste vast
aangebrachte
douchekop/
wateruitlaat,
afhankelijk wat
hoger is
220 - 240 V~, 50/60 Hz
3,1 kW
I = 16 A
N
I ≤ 30 mA
ΔN
I
PE
N
L
II
III
11
