Elektroinstallation - Duravit St.Trop Montageanleitung

Elektroinstallation

Stromversorgung
max. Nennleistung
Absicherung
RCD
Vorinstallation
> Festverlegte Zuleitung für Stromversorgung legen:
separate Absicherung und
Fehlerstrom-Schutzeinrichtung (RCD) vorschalten
allpolig trennenden Hauptschalter
außerhalb der vorgegebener Schutzzonen (0 - 2)
vorschalten
Zuleitung 3 000 mm herausschauen lassen
> Leitung für Potentialausgleich legen:
Leitung 3 000 mm herausschauen lassen
38

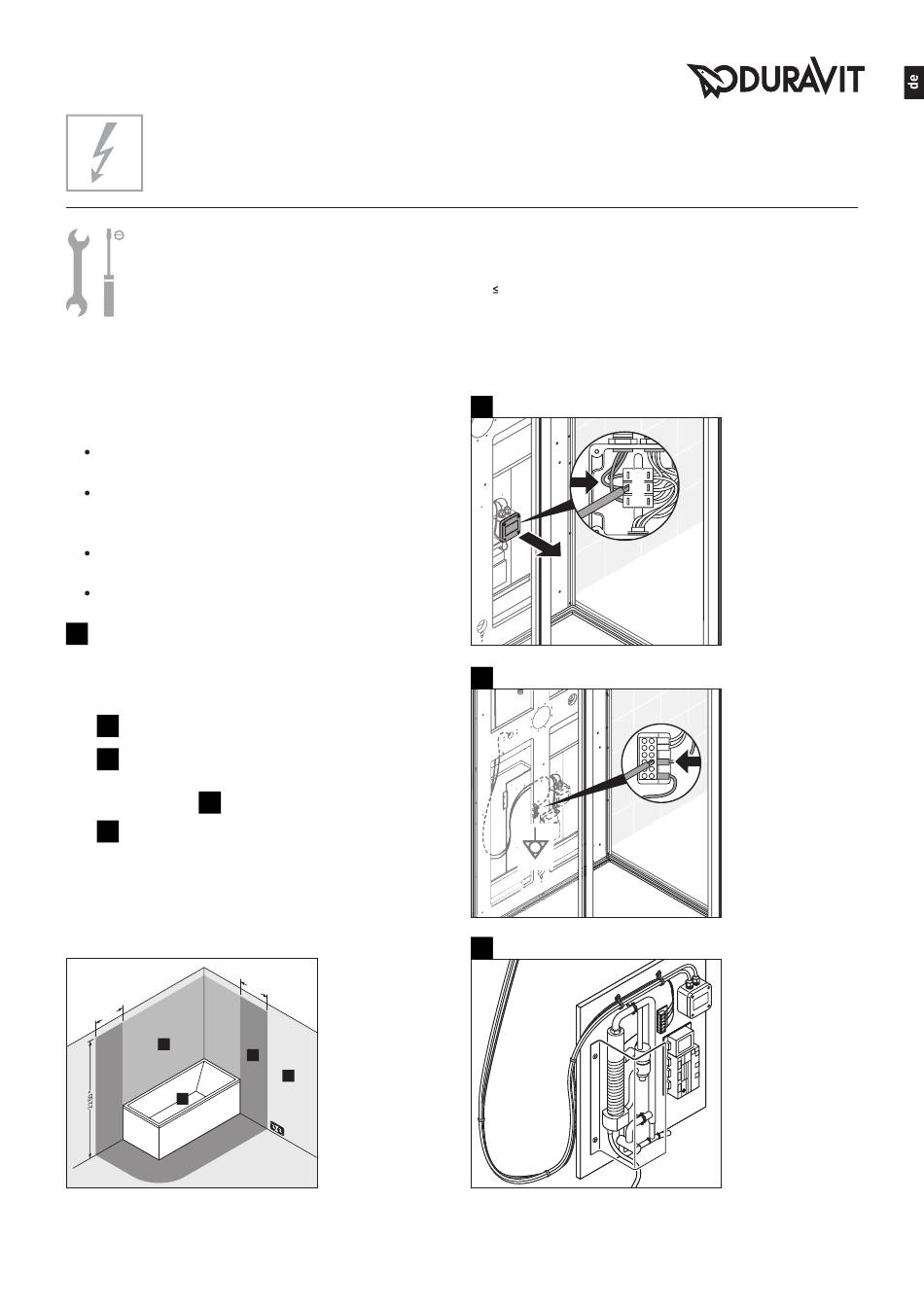

Dampfdusche anschließen (Grafik 38)
HINWEIS! Revison an Technikeinheit ermöglichen.
> Kabelschlaufe legen, so dass Technikeinheit
problemlos herausgezogen werden kann.
I
Zuleitung an Netzanschlussdose anschließen.
II
Potentialsausgleich des Hauses und
mitgelieferter Potentialausgleich für das
47
Bedienfeld an Schiene anschließen.
II
HINWEIS! Funktionsstörung vermeiden.
> Kabel von heißen, dampfführenden Rohren
fernhalten.
> Leitungen mit Kabelbindern zusammenbinden.
Schutzzonen nach DIN VDE 0100-701
0
6 0
1
0
6 0
0
2
* oder Höhe des
3
höchsten fest
angebrachten
Brausekopfes/
Wasserauslasses;
je nachdem, was
höher ist
220 - 240 V~, 50/60 Hz
3,1 kW
I = 16 A
N
I 30 mA
ΔN
I
PE
N
L
II II
III III
5
