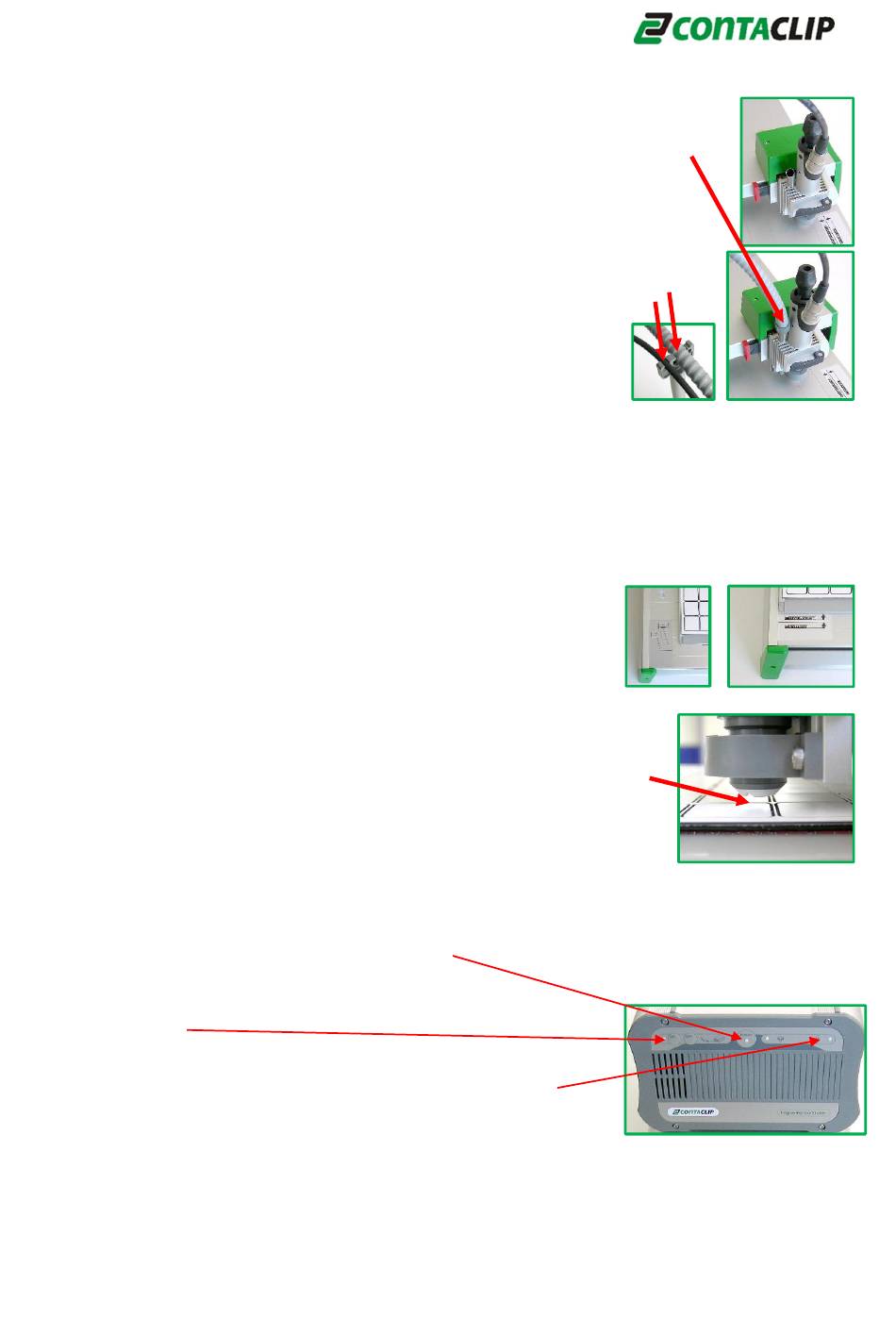

3.7 Anschlüsse am Gravierkopf
Schieben Sie den Gravierkopf von Hand in die untere rechte Ecke wobei
der Plotter ausgeschaltet sein muss. Stecken Sie nun den Saugschlauch
auf den Gravierkopf und legen ihn im leichten Bogen und klemmen ihn
dann in das Klemmstück vom Stativ ein. Danach verbinden Sie den
Schlauch mit dem Staubsauger. Der Anschluss der Gravierspindel erfolgt
in gleicher Weise. Verbinden Sie die andere Seite des Anschlusses mit
dem Engraver-Controller (EC) und ziehen Sie die Verschraubungen der
Stecker fest.
3.8 Testlauf
Schalten Sie zunächst den Engraver-Controller (EC) über den Netzschalter auf der
Rückseite des Gerätes ein. Danach schalten Sie den Plotter EMS-3 an. Der
Gravierkopf fährt nun die Nullpositionen an. Die grüne LED (Engraving mode) vom
EMS-3 muss leuchten, der EMS-3eco hat diesbezüglich keine Anzeige. Schalten Sie
jetzt den EMS-3 wieder aus.
3.9 Graviermaterial auflegen
Legen Sie die Aufnahme mit dem Graviermaterial auf den
EMS-3 bzw. EMS-3eco auf, wie in der Abbildung gezeigt.
Fahren Sie dann den Gravierkopf (der Plotter muss aus-
geschaltet sein) von Hand über das Graviermaterial.
Wichtig: Der Zwischenraum zwischen dem unteren Ende der
Spindel und dem Graviermaterial muss ca.
2 mm
betragen. Nun
können Sie den Engraver-Controller (EC) und den Plotter
einschalten, die Graviereinheit ist startbereit. Die
grüne
LED
(Engraving mode) vom EMS-3 muss leuchten, der EMS-3eco hat
diesbezüglich keine Anzeige.
3.10 Funktionen und Anzeigen am Funktionen und Anzeigen am VEC 500
Der Engraver-Controller (EC) wird auf der Rückseite eingeschaltet, die
Betriebsbereitschaft wird durch die
grüne
LED angezeigt. Der Engraver-Controller
(EC) steuert den Engraver-Vacuum-Cleaner (EVC) automatisch. Bei Bedarf kann
der Engraver-Vacuum-Cleaner (EVC) manuell durch die
Tasten ON und OFF geschaltet werden, z.B. um
Restpartikel nach der Gravur aufzusaugen. Der
störungsfreie Betrieb der Spindel wird durch die
gelbe
LED
angezeigt, liegt eine Störung vor, leuchtet die
rote
LED und
das Gravieren ist nicht möglich bzw. wird umgehend
beendet.
