3. Anschluss und Montage des Engravers an den EMS-3
EMS-3
Die Montage und der Anschluss der Graviereinheit an den
ist leicht zu
bewerkstelligen. Behandeln Sie die Komponenten sorgfältig, damit keine
Beschädigungen auftreten.
Gehen Sie bei der Montage der Graviereinheit wie folgt vor.

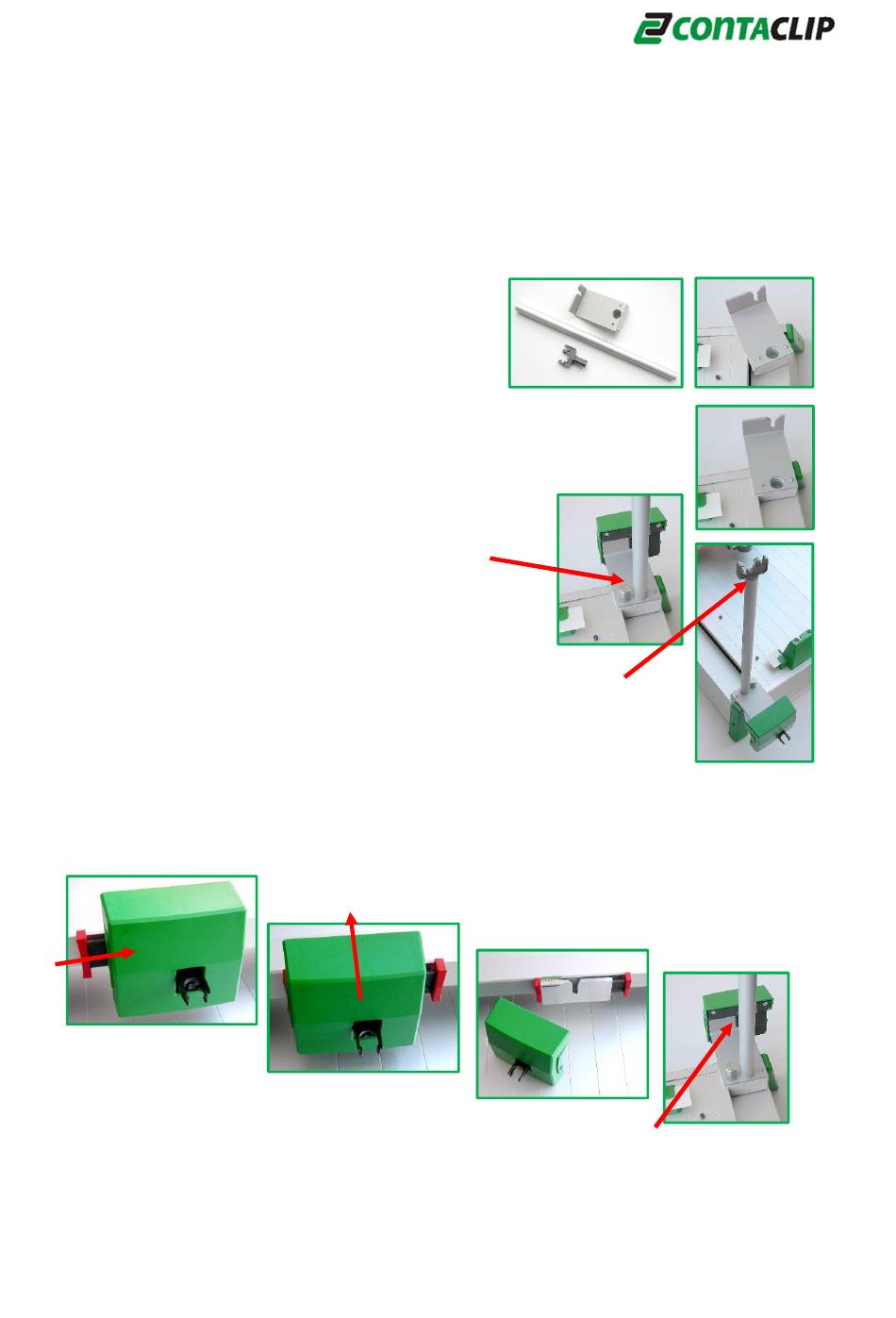

3.1 Montage der Halterung, Kabel und Schlauchstativ
Schieben Sie zuerst die Halterung über die
Grundplatte und drücken dann die Halterung in
das Seitenprofil wie in der rechten Abbildung
dargestellt.
Stecken Sie das Alu-Rohr in die Halterung ein.
Stecken Sie das Klemmstück für das Gravierkabel und den
Saugschlauch ins Alu-Rohr.
3.2 Demontage der Pen-Absenkeinheit vom EMS-3
Schieben Sie den Verriegelungsschieber nach rechts. Damit geben sie die
Absenkeinheit frei.
Heben Sie die Absenkeinheit vorsichtig nach oben heraus.
Stecken Sie die Absenkeinheit in die dafür vorgesehene Halterung.
6
