4.1 Kalibrierung und Null-Stellen des Gravierwerkzeugs
(Normierung der Graviernadel)

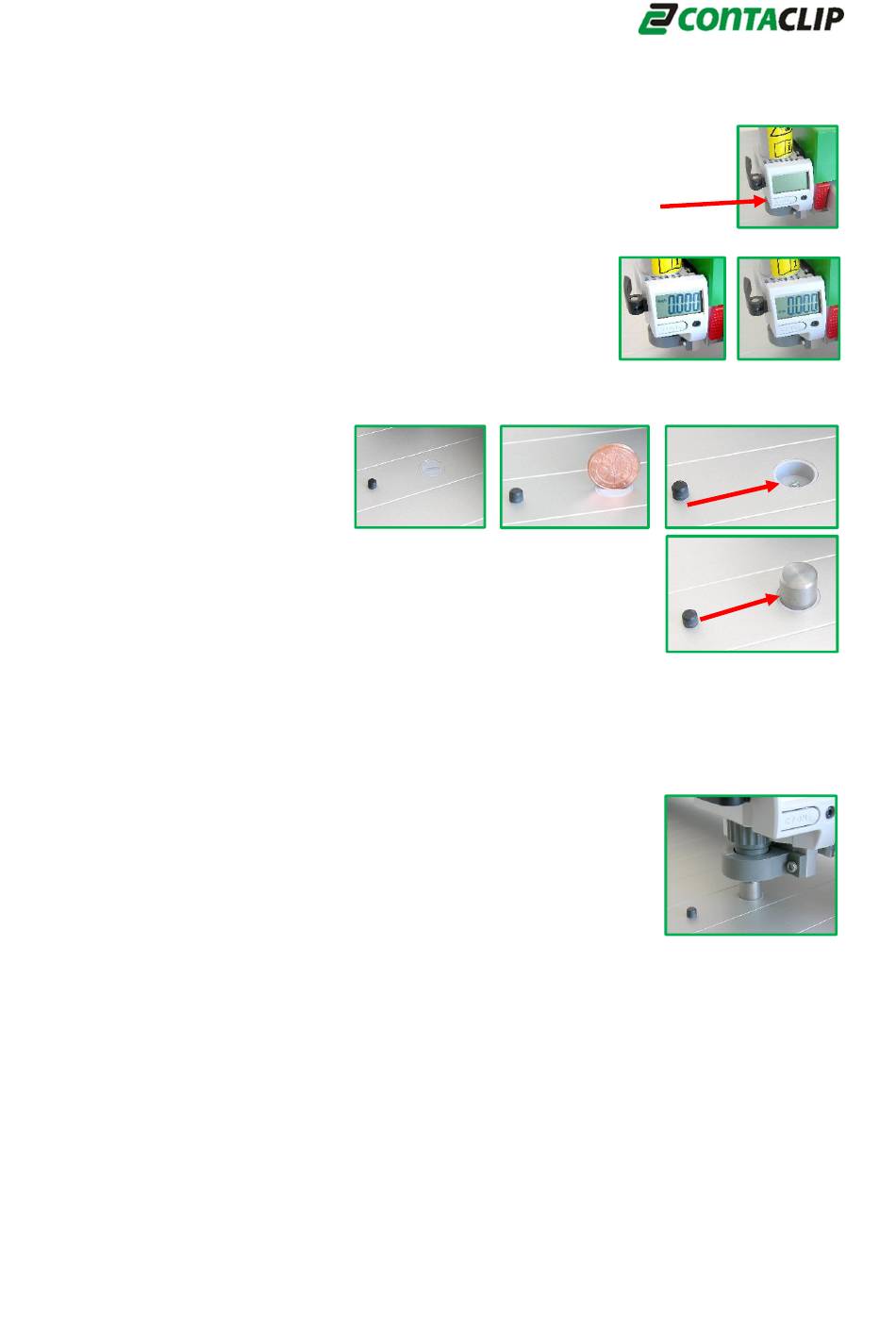

Der Gravierkopf ist mit einer Anzeige ausgestattet, die die Anzahl der
Schritte des Tiefensteller zählt, mit dem die Graviertiefe eingestellt wird.
Die Anzeige ist grundsätzlich aus, ein kurzes Tippen auf den Taster an
der Vorderseite schaltet den Zähler ein.
Wenn der Taster für ca. 3 Sekunden gedrückt wird,
schaltet die Anzeige von mm auf inch um und umgekehrt.
Wenn die Anzeige für ca. 15 Minuten nicht genutzt wird,
schaltet sie sich ab. Innerhalb der Anzeige befindet sich
eine Batterie Typ CR 2032.
Bei dem
EMS-3eco gehen Sie bitte folgendermaßen vor: Schrauben Sie die
Abdeckung mit einer Münze
oder Schraubendreher heraus
und sichern diese, indem Sie
sie auf die Position des
Haltewinkels schrauben.
Nehmen Sie von dort den Kontaktbolzen und schrauben diesen
in die dafür vorgesehene Position, siehe Bild.
Nun bringen Sie das System in den Graviermodus, indem Sie
zunächst den Engraver-Controller (EC) einschalten. Die
grüne
LED muss leuchten. Wenn Sie den EMS-3 Engraver das erste
Mal benutzen, stecken Sie eine Graviernadel bis zum Markierungsring in die Spindel,
schrauben den Tiefensteller so weit auf, bis die Nadel deutlich hervorsteht.
Nun drücken Sie die Taste Beep off und dann die ON Taste. Es leuchtet die Clear
buffer LED, alle anderen nicht. Nun drücken Sie die Beep off Taste erneut, danach
die STOP Taste.
Nun fährt der Plotter, der sich im Graviermodus befindet, zur
Position des Kontaktbolzens und senkt langsam den
Gravierkopf ab, bis ein Kontakt zwischen der Graviernadel und
dem Kontaktbolzen entsteht. Dieser Wert wird gespeichert und
der Plotter fährt dann auf die Ausgangsposition (home position).
Nun ist die generelle Höheneinstellung zwischen der
eingesetzten Nadel und dem Gravierkopf erfolgt. Diese Vorgehensweise ist nur bei
erstmaliger Inbetriebnahme erforderlich.
Anmerkung: Wenn es keinen Kontakt zwischen der Nadel und dem Kontaktbolzen
gegeben hat, blinken die ON LED und STOP LED zusammen. Der Plotter muss
ausgeschaltet, die Graviernadel weiter aus dem Tiefensteller herausschauen und der
Vorgang wiederholt werden.
Nun drücken Sie die Beep Off Taste zur Nullstellung der Graviernadel. Der Plotter
fährt mit dem Gravierkopf über die Position des Kontaktbolzens und senkt ab.
Steht die Graviernadel aus dem Tiefensteller hervor ertönt ein Beep-Signal. Drehen
Sie nun den Tiefensteller nach links bis das Signal erlischt. Damit steht die Nadel nun
in der Null-Position und ist normiert.
11
