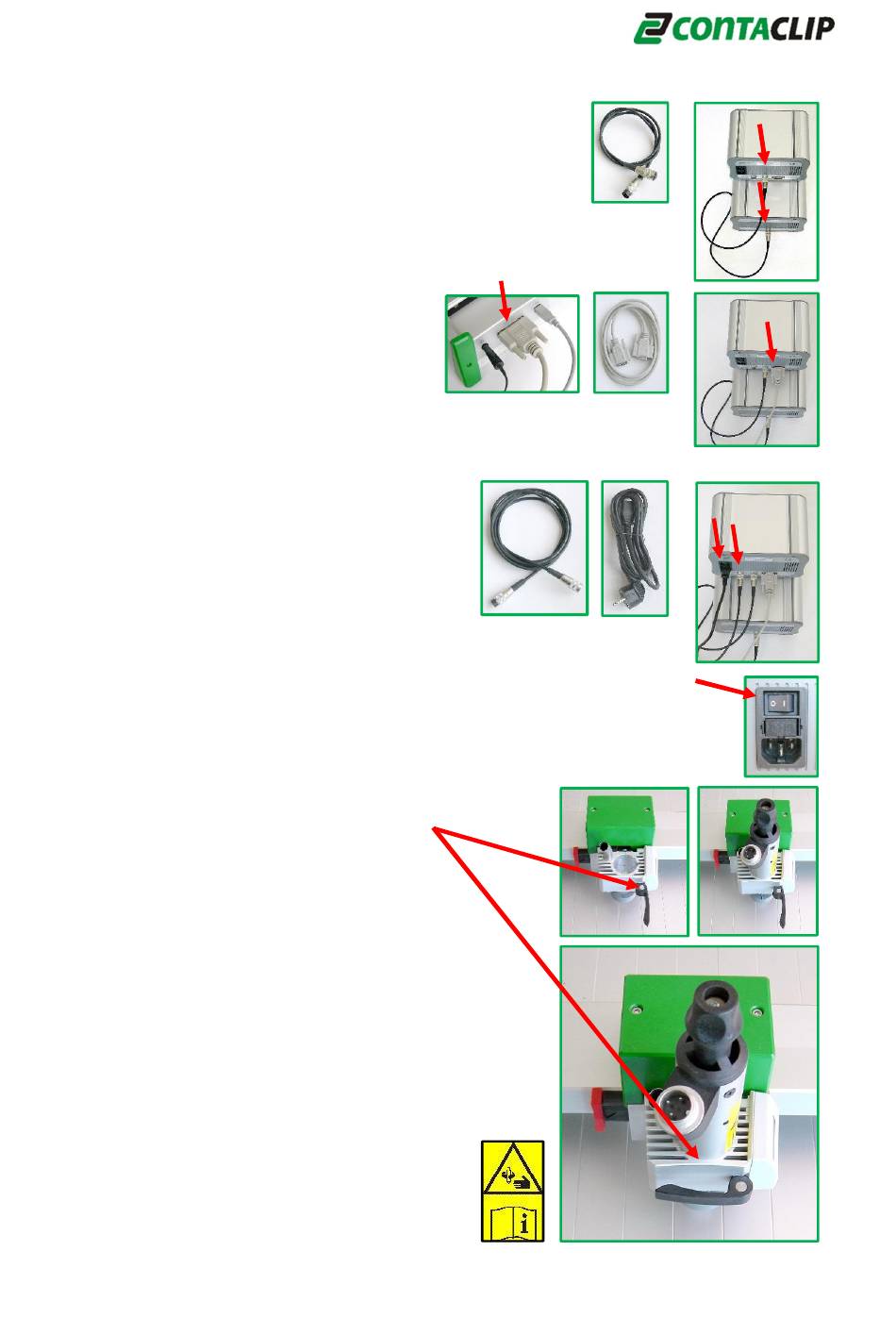

3.5 Anschluss der Verbindungsleitungen
Schließen Sie das Staubsaugerkabel am
Engraver-
Vacuum-Cleaner (EVC) und Engraver-Controller (EC)
an und schrauben die Verbindungen fest.
Schließen Sie das beiliegende
Verbindungskabel an der Steuereinheit
an und sichern Sie die Verbindung
indem Sie die Rändelschrauben an den
jeweiligen Anschlüssen festziehen.
Die andere Seite des Kabels verbinden sie mit dem Plotter.
Schließen Sie das entsprechende
Spindelkabel am Engraver-Controller (EC)
an und schrauben die Verbindungen fest.
Stecken Sie das beiliegende Netzkabel am
Engraver-Controller (EC).
Verbinden sie das andere Ende mit einer Steckdose.
Unterhalb des Ein-/Aus-Schalters befindet sich eine Feinsicherung (4A).
3.6 Gravierspindel in den Gravierkopf einsetzen
Setzen Sie die Gravierspindel in den Gravierkopf ein
und klemmen diese mit dem Hebel fest.
Die Gravierspindel ist bereits mit einem
Gravierstichel 0,5 mm fabrikmäßig bestückt.
Achtung: Bitte lesen und beachten Sie die
Sicherheitshinweise zum Betrieb!
8
